Герметизирующая муфта для ремонта обсадной колонны водной скважины
В 2019 году работниками Управления аварийно-восстановительных работ — начальником участка АВР № 2 Сергеем Коростелевым, заместителем начальника участка АВР № 2 Николаем Дикаревым, мастером участка АВР № 2 УАВР Игорем Матвиенко и мастерами участка АВР № 1 Владимиром Сурдяевым и Сергеем Чуркиным была завершена разработка и реализация опытного образца герметизирующей муфты для ремонта обсадной колонны водной скважины в целях восстановления работоспособности артезианских скважин и снижения затрат при их обслуживании.
Авторами патента была разработана герметизирующая муфта для отсечения поврежденной фильтровой зоны скважины и установки новой фильтровой колонны.
Герметизирующая муфта предназначена для отсечения поврежденной фильтровой зоны скважины и установки новой фильтровой колонны. Устройство состоит из корпуса, резинового уплотнения и фиксирующего кольца. Корпус изготовлен из металла круглого сечения, диаметр металла подбирается исходя из диаметра обсадной колонны. На токарном станке в верхней части корпуса выполнена левосторонняя резьба, с помощью которой муфту с фильтровой колонной присоединяют к буровому инструменту и устанавливают на забой скважины. Также в верхней части корпуса выполнено углубление под конус для беспрепятственного направления и присоединения бурового инструмента к резьбе при необходимости обслуживания и ремонта фильтровой колонны. В нижней части корпуса муфты выполнена присоединительная правосторонняя резьба, которая служит для крепления ремонтной фильтровой колонны, диаметр которой подбирается исходя из диаметра фильтровой зоны обсадной колонны. На тело корпуса устанавливается резиновое уплотнение, шириной, рассчитанной исходя из диаметра трубы необходимой для герметизации поврежденной части фильтровой зоны обсадной колонны и предотвращения попадания песка во внутреннюю полость обсадной колонны. Резиновое уплотнение фиксируется металлическим кольцом, которое монтируется с помощью сварки. Также в корпусе выполнено сквозное отверстие, которое служит для прохода воды из фильтровой колонны. Муфту устанавливают на расстоянии от 1 до 2 метров до начала фильтровой зоны обсадной колонны. Ремонтная фильтровая колонна устанавливается на забой скважины. После установки муфты с фильтровой колонной чистая вода, проходя через сквозное отверстие муфты, подается с помощью погружного насоса через насосно-компрессорные трубы на поверхность.

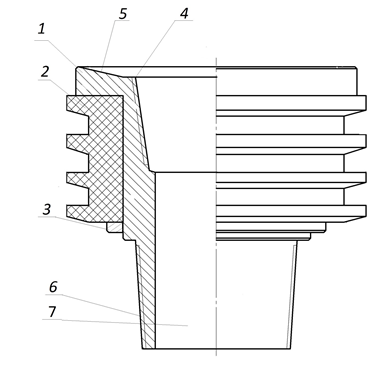

Эскиз 1 — Герметизирующая муфта для ремонта артезианской скважины
Применение полезной модели повышает эффективность проведения ремонта артезианской скважины и продлевает срок её дальнейшей эксплуатации.
В 2020 году герметизирующая муфта была успешно установлена для фильтрации воды на водозаборе УАВР № 3 (г. Вологда) и в дальнейшем предполагается к внедрению на других артезианских скважинах по результатам обследования их технического состояния.

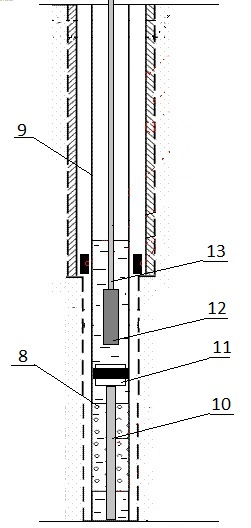

Эскиз 2 — Ствол артезианской скважины
Обозначения:
1 — корпус муфты; 2 — резиновое уплотнение; 3 — фиксирующее кольцо; 4 — левосторонняя резьба; 5 — углубление под конус; 6 — правосторонняя резьба; 7 — сквозное отверстие; 8 — поврежденная часть фильтровой зоны; 9 — обсадная колонна; 10 — фильтровая колонна; 11 — муфта; 12 — погружной насос; 13 — насосно-компрессорная труба.

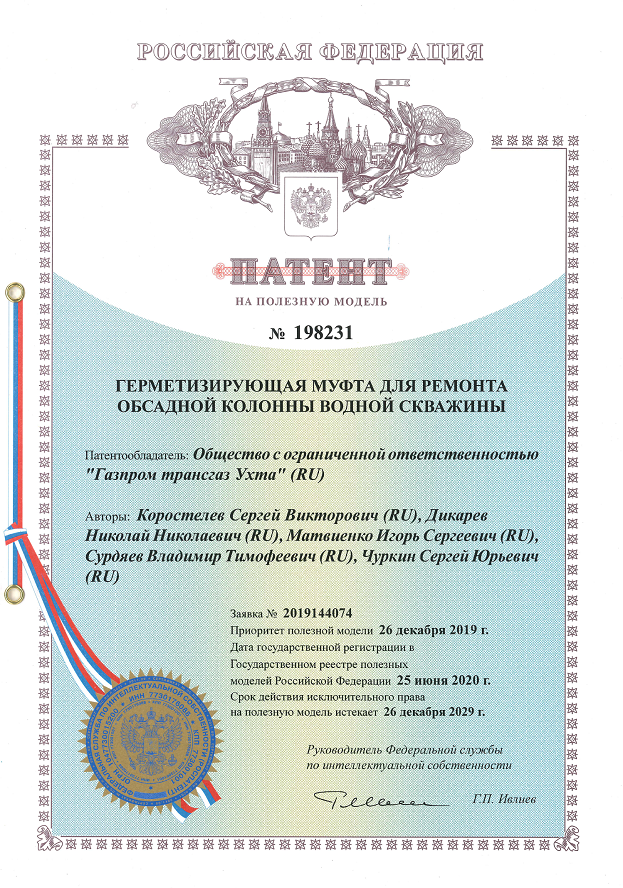

На полезную модель был получен патент РФ № 198231, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности ().
