Способ диагностирования сварных соединений, наплавок и тела трубы магистральных газопроводов большого диаметра радиографическим методом неразрушающего контроля под давлением, без прекращения транспорта газа

В 2017 году начальником участка контроля качества сварных соединений УАВР Андреем Товстым вместе с группой руководителей и специалистов (Станислав Адаменко, Евгений Дасис, Андрей Попков) была разработана технология диагностирования сварных соединений находящихся в эксплуатации магистральных газопроводов радиографическим методом неразрушающего контроля под давлением, без прекращения транспорта газа.

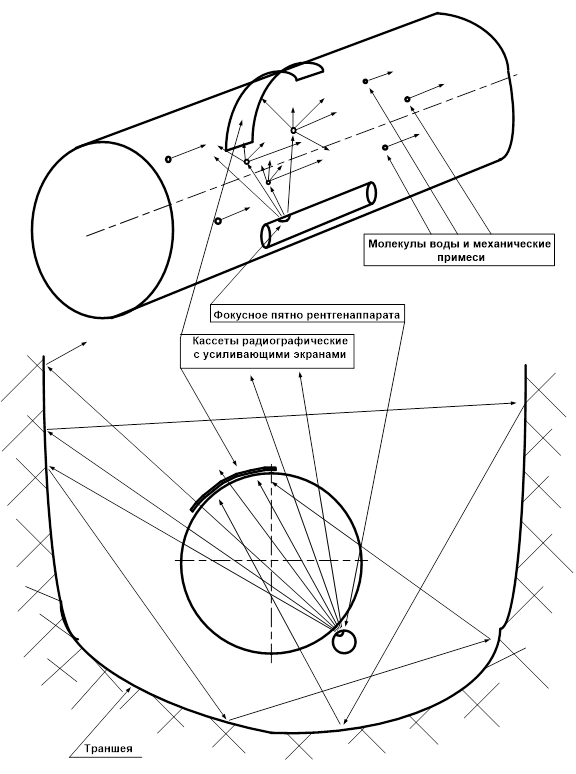

Изобретение заключается в проведении радиографического контроля под давлением перекачиваемой среды с использованием совокупности следующих материалов и оборудования: радиографической кассеты длиной не более 300 мм, состоящая из внешнего светонепроницаемого чехла и внутреннего светонепроницаемого чехла, оснащённого усиливающими экранами (металло-флюоресцентные, синеизлучающие, с коэффициентом сокращения экспозиции 70 ÷ 150 раз) и рентгеновской пленкой (сенсибилизированная со средним градиентом 3,3; чувствительность (p-1) 800–1200; класс по EN 584 — 10), уложенной между усиливающими экранами, рентгеновский аппарат постоянного потенциала, с возможностью регулировки анодного напряжения от 250 до 300 кВ, а проявка полученных радиографических снимков осуществляется при температуре

t ≈ 5÷7°С.

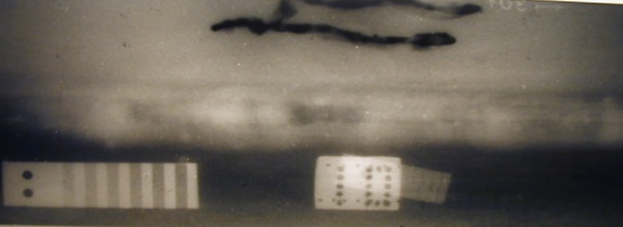

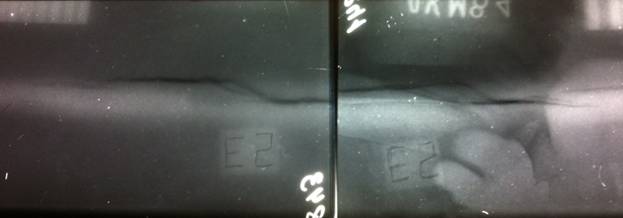

Эффект изобретения проявляется в том, что данный метод позволяет расширить возможность применения рентгеновской дефектоскопии сварных соединений, наплавок и тела трубы в дополнение к применяемым в настоящее время методам (ультразвуковой, магнитопорошковый, капиллярный и т.д.) под давлением, без прекращения транспорта газа. Применение рентгеновских аппаратов, радиографических плёнок, усиливающих экранов с указанными характеристиками, а также указанного метода проявки позволяет сократить общее время простоя магистральных трубопроводов при проведении диагностических работ, а также позволяет в дополнение к существующим методам контроля, наиболее точно определить состояние диагностируемых объектов.

Полевые испытания проводились в течение нескольких лет на объектах МГ «Бованенково-Ухта» (1-я и 2-я нитка) в Печорском и Сосногорском ЛПУМГ, МГ «Ухта-Торжок» (I очередь) в Сосногорском, Синдорском и Микуньском ЛПУМГ, МГ «Пунга-Ухта-Грязовец IV» (4-я нитка) в Грязовецком ЛПУМГ.

В результате применения изобретения был получен экономический эффект за счёт исключения простоев магистральных трубопроводов при проведении диагностических работ радиационным методом с повышением уровня достоверности результатов диагностики другими методами неразрушающего контроля, до принятия решения о методах ремонта дефектных сварных соединений и до вывода газопровода из эксплуатации.
