Способ центровки блока датчиков магнитного подвеса относительно неподвижного вала ротора центробежного нагнетателя газоперекачивающего агрегата
В 2017 году инженером 1 категории службы АСУ, А и ТМ
КС «Воркутинская» Воркутинского ЛПУМГ была завершена разработка и практическая реализация способа центровки блока датчиков магнитного подвеса относительно неподвижного вала ротора центробежного нагнетателя газоперекачивающего агрегата.

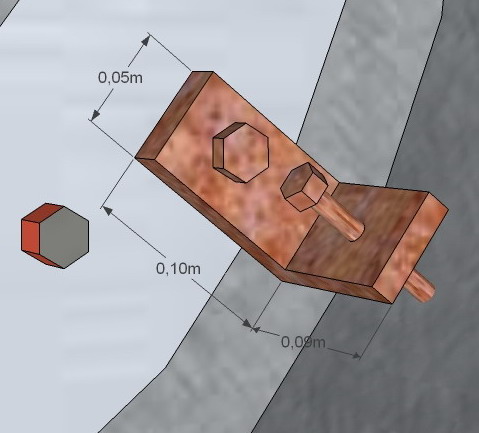

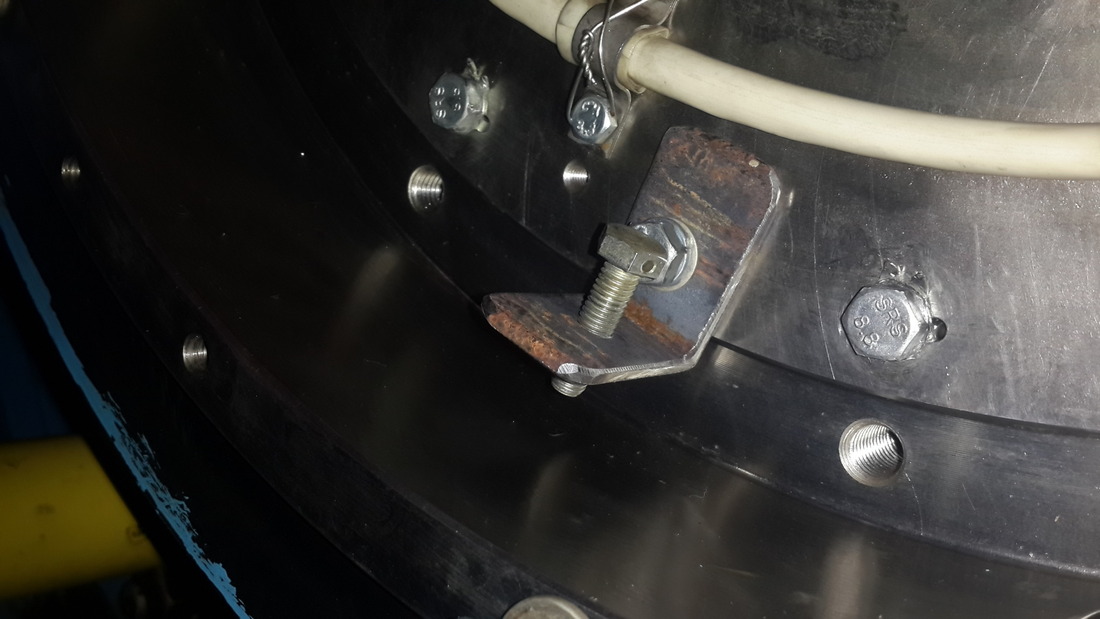

Способ центровки блока датчиков магнитного подвеса относительно неподвижного вала ротора центробежного нагнетателя газоперекачивающего агрегата, заключающийся в перемещении корпуса блока датчиков в радиальном направлении отличается от всех известных тем, что перемещение блока датчиков магнитного подвеса в радиальных направлениях, до получения необходимых зазоров между блоком датчиков и измерительной втулкой вала ротора, осуществляют с помощью четырех, временно закрепленных на корпусе блока датчиков регулировочных элементов (двух верхних, двух нижних), расположенных в осях измерения датчиков и в диаметрально противоположных направлениях, состоящих из уголков с отжимными болтами имеющих коническую форму в начале резьбы, при этом для более точного выставления зазоров предусмотрено предварительное натяжение регулировочных элементов.
КС «Воркутинская» Воркутинского ЛПУМГ была завершена разработка и практическая реализация способа центровки блока датчиков магнитного подвеса относительно неподвижного вала ротора центробежного нагнетателя газоперекачивающего агрегата.
Круть Евгений, инженер 1 категории службы АСУ, А и ТМ КС «Воркутинская», Воркутинское ЛПУМГ
Способ центровки блока датчиков магнитного подвеса относительно неподвижного вала ротора центробежного нагнетателя газоперекачивающего агрегата, заключающийся в перемещении корпуса блока датчиков в радиальном направлении отличается от всех известных тем, что перемещение блока датчиков магнитного подвеса в радиальных направлениях, до получения необходимых зазоров между блоком датчиков и измерительной втулкой вала ротора, осуществляют с помощью четырех, временно закрепленных на корпусе блока датчиков регулировочных элементов (двух верхних, двух нижних), расположенных в осях измерения датчиков и в диаметрально противоположных направлениях, состоящих из уголков с отжимными болтами имеющих коническую форму в начале резьбы, при этом для более точного выставления зазоров предусмотрено предварительное натяжение регулировочных элементов.

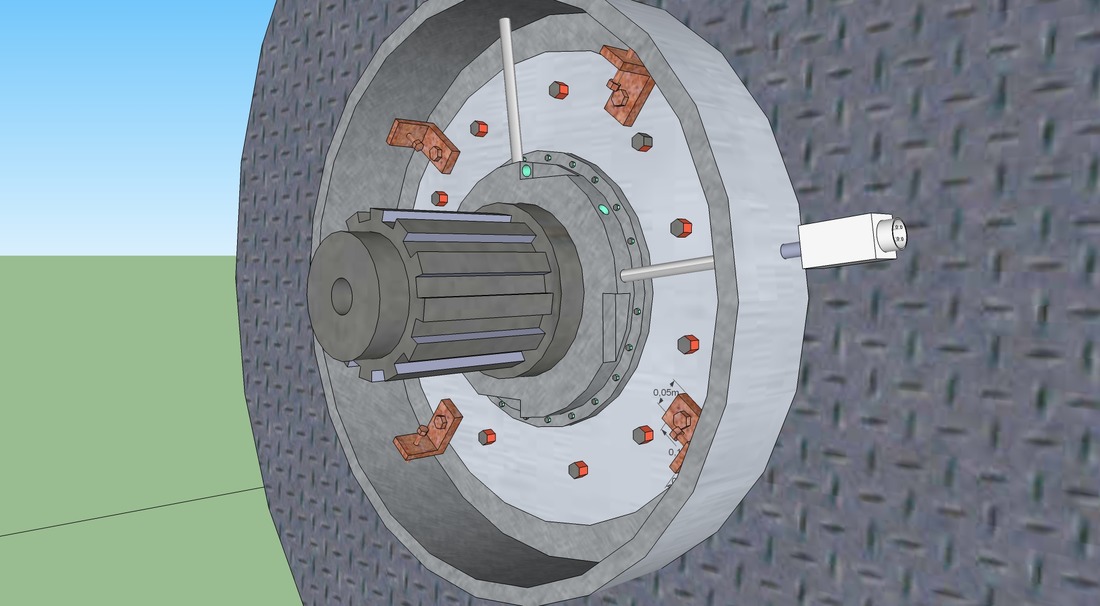

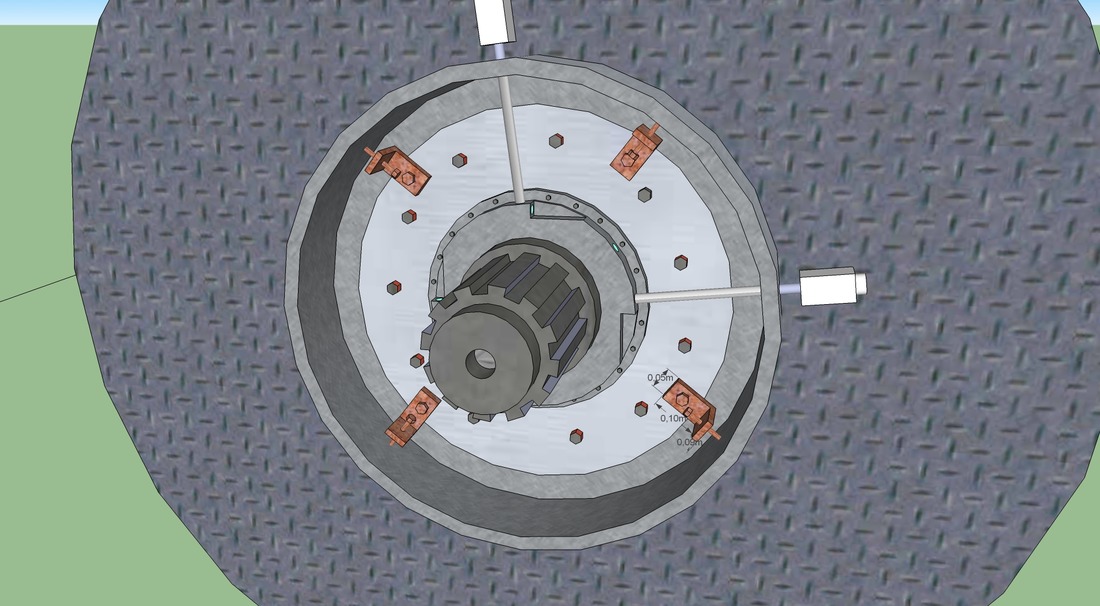

Схема 4
Изобретение используется при технологических операциях сборки магнитных подвесов центробежных нагнетателей газоперекачивающих агрегатов, а также их ремонте на компрессорных станциях и обеспечивает при своем использовании снижение вибрации вала ротора, заданную точность при сборке и сокращение затрачиваемого времени.
В 2018 году данный способ был успешно опробован при сборке центробежных нагнетателей НЦ25М/120 с магнитным подвесом КТМ1-С на компрессорной станции «Воркутинская» Воркутинского ЛПУМГ и в дальнейшем предполагается к использованию на аналогичных системах управления магнитным подвесом на компрессорных цехах всех ЛПУМГ.
На изобретение был получен патент РФ № 2672238, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности ()
Контактные данные автора текста для связи:
Круть Евгений Владимирович, инженер 1 категории службы АСУ, А и ТМ КС «Воркутинская», Воркутинское ЛПУМГ
Телефон: 24591
Электронная почта: ekrut@sgp.gazprom.ru

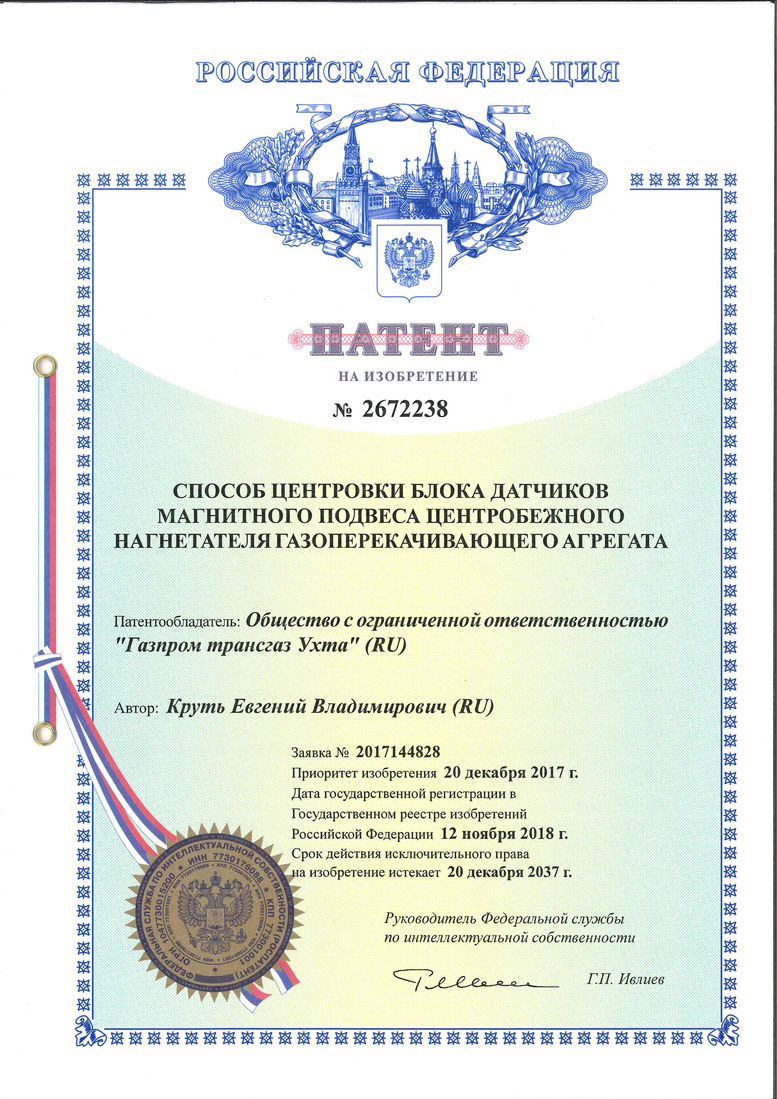

Патент на изобретение «Способ центровки блока датчиков магнитного подвеса относительно неподвижного вала ротора центробежного нагнетателя газоперекачивающего агрегата»
