Устройство для снятия-установки дымовых пожарных извещателей

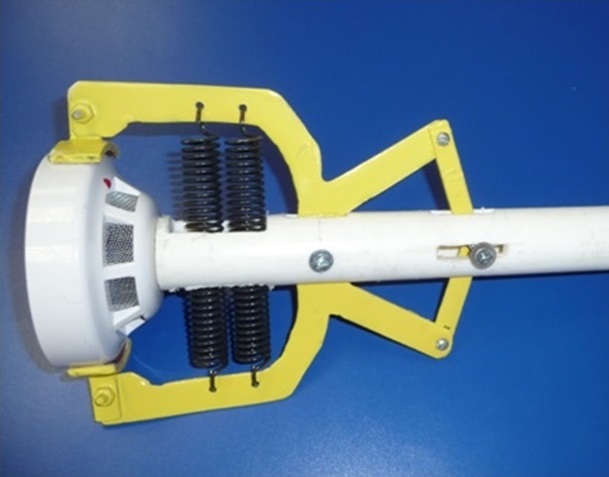

Устройство состоит из двух одинаковых захватов, закреплённых на главной ручке-штанге по принципу половинок ножниц навстречу друг другу. В конструкции устройства, для надёжного удержания извещателей захватами используются сменные пружины растяжения, заранее подобранные с необходимым усилием сжатия. Для разжимания захватов предусмотрен натяжной трос. Главную ручку-штангу можно удлинить с помощью дополнительных удлиняющих штанг. Конструкция устройства позволяет отрегулировать его для работы с извещателями различных типоразмеров.

Принцип действия устройства следующий. При перемещении вниз натяжного троса относительно ручки-штанги — захваты устройства разжимаются. Разжатые захваты прикладываются к корпусу извещателя. При отпускании натяжного троса, захваты, под действием пружин растяжения, автоматически сжимают корпус извещателя. Путём поворота устройства корпус извещателя отсоединяется от базы. Установка извещателя производится в обратной последовательности. При присоединении извещателя к базе, верхняя плоскость главной ручки-штанги прижимает извещатель к базе.
Полезная модель используется в автоматических системах пожарной сигнализации и позволяет снимать-устанавливать на место дымовые пожарные извещатели круглого сечения, установленные на большой высоте от уровня пола, в результате, отпадает необходимость оформления работ с повышенной опасностью, что исключает риск возникновения травматизма, связанного с проведением работ на высоте.
В 2018 году полезная модель была успешно опробована в автоматических системах пожарной сигнализации на объектах Нюксенского ЛПУМГ и в дальнейшем предполагается к использованию в автоматических системах пожарной сигнализации других ЛПУМГ.
В результате использования полезной модели в Нюксенском ЛПУМГ был достигнут экономический эффект 300 974 руб., за счёт сокращения времени обслуживания дымовых пожарных извещателей.

На полезную модель был получен патент РФ № 182415, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
