Бак-циклон системы суфлирования маслобака газотурбинной установки

В 2022 году в Юбилейном ЛПУМГ начальником цеха № 7 Константином Сергеевичем Блохиным, главным инженером Игорем Владимировичем Бердиным и начальником управления Андреем Павловичем Логуновым была завершена разработка и реализация опытного образца бака-циклона системы суфлирования маслобака, в целях снижения безвозвратных потерь масла в системе маслоснабжения газотурбинных установок.

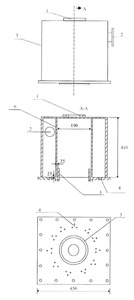

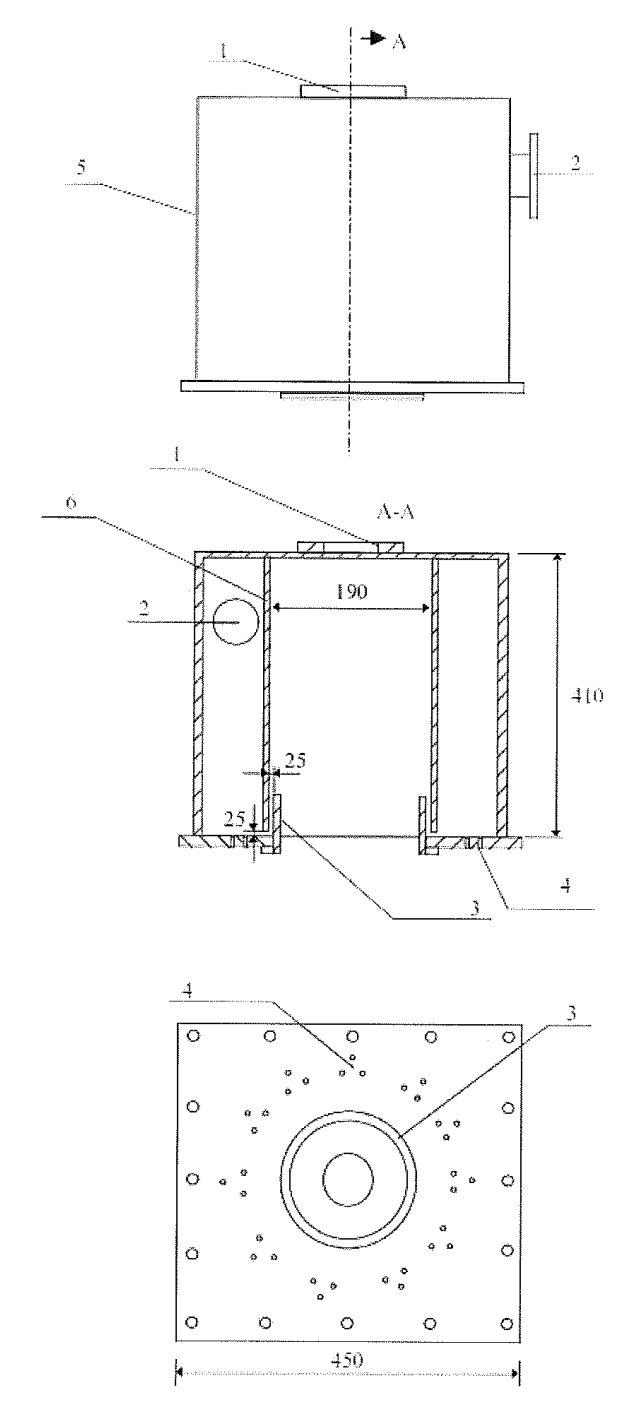

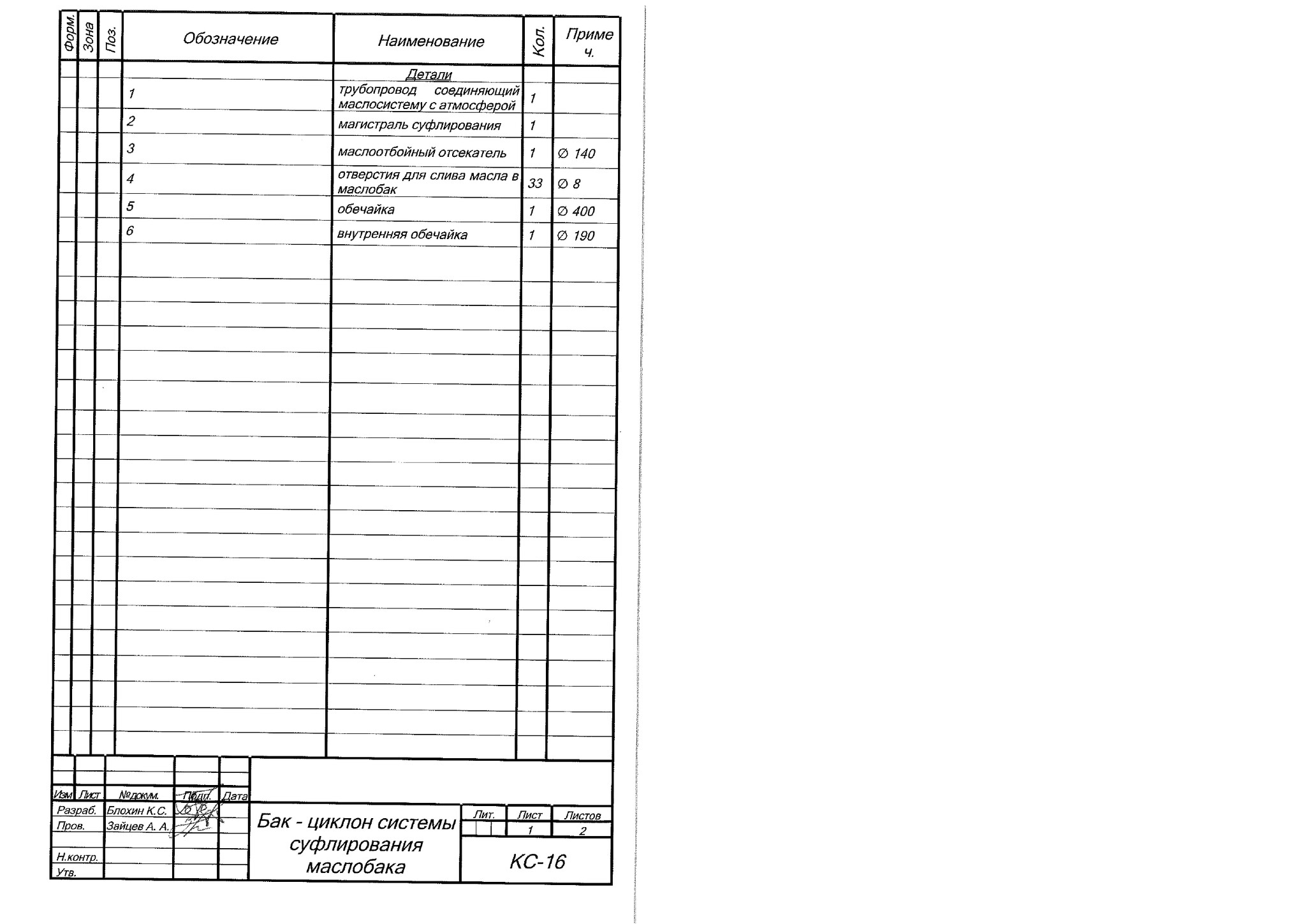

Устройство маслосистемы газотурбинной установки, предназначенное для отделения частиц масла от воздуха, состоит из корпуса, выполненного в виде цилиндра, к верхней части которого крепится трубопровод, соединяющий маслосистему с атмосферой, с правой стороны устройства крепится магистраль суфлирования, в нижней центральной части расположен маслоотбойный отсекатель с отверстием диаметром 140 мм и увеличенное количество отверстий, расположенных вокруг маслоотсекателя в нижней части бак-циклона.

Применение устройства позволяет исключит повышенный расход масла в системе маслоснабжения ГТУ за счет увеличенного количества отверстий для слива масла и маслоотбойного отсекателя, благодаря которому происходит дополнительная сепарация масла от воздуха. В 2022 году полезная модель успешно опробована в маслосистеме ГПА-25М-04 «Урал» цеха №7 КС «Новоюбилейная». В результате использования устройства в Юбилейном ЛПУМГ был достигнут экономический эффект 275 тысяч рублей за счёт исключения потерь масла.

На полезную модель был получен патент РФ № 225000, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
