Фильтрационная установка для очистки гидравлической жидкости и способ ее применения

В 2018 году работниками Приводинского ЛПУМГ: инженером 1 категории группы диагностического обследования оборудования Зиновкиным Александром и начальником цеха №1, 2 Новинским Андреем разработана конструкция фильтрационной установки для очистки гидравлической жидкости от твёрдых механических загрязнений, а также разработан способ её применения на производстве.

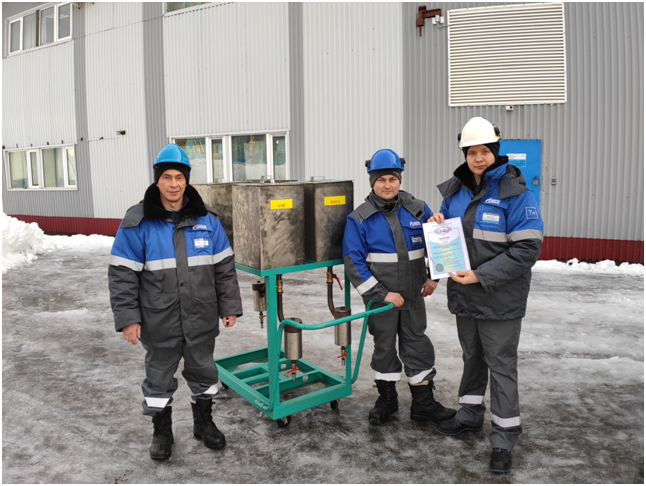

Новинский Андрей, автор полезной модели с бригадой группы запорной арматуры: Подпругин Константин и Смирнов Андрей

Установка изготовлена из опорной рамы, выполненной из сваренных между собой продольных и поперечных швеллеров. На опорной раме установлены изготовленные из уголка вертикальные стойки, на которых смонтировано основание для установки четырех фильтрационных блоков с очищаемой гидравлической жидкостью. Каждый фильтрационный блок представляет собой выполненный из нержавеющей стали корпус, закрывающийся крышкой, предназначенной для защиты фильтра грубой очистки от загрязнений. Фильтр грубой очистки, установленный в верхней части фильтрационного блока, представляет собой рамку, в которой закреплена сетка с размером ячеек 0,01 мм для жидкостей ПМС-20 и Николюб 4020 и с размером ячеек 0,2 мм для масел АМГ-10 и ВМГЗ. В нижней части фильтрационного блока вварен маслопровод с установленным отсечным шаровым краном. Маслопровод соединяет фильтрационный блок с корпусом фильтра тонкой очистки. В корпус фильтра тонкой очистки через завинчивающуюся крышку смонтирован фильтр тонкой очистки, представляющий собой сменный бумажный фильтрующий элемент типа «Реготмас». В нижней части корпуса фильтра тонкой очистки вварен маслопровод с установленным выпускным шаровым краном. Для удобства использования фильтрационная установка выполнена мобильной (снабжена рукояткой и колесными парами).

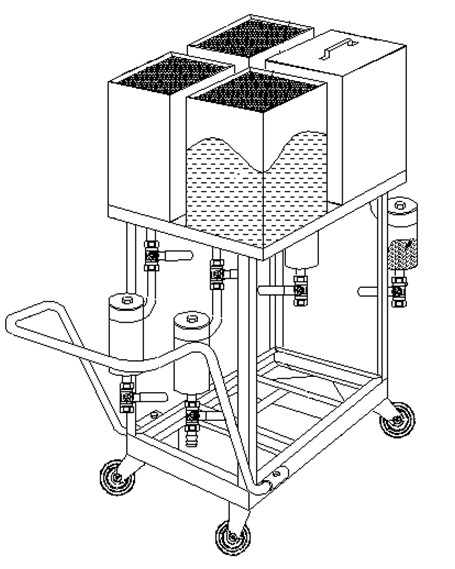

Эскиз фильтрационной установки

Технология очистки гидравлической жидкости от твердых механических загрязнений заключается в следующем. Очищаемая жидкость проходит первоначальное обследование на содержание воды и механических примесей в химической лаборатории. При содержании в пробе воды выполняют отстаивание очищаемых расходных материалов при положительной температуре (не менее 240 часов) с последующим отстаиванием при отрицательных температурах методом вымораживания (не менее 240 часов). Далее проводят повторный анализ на содержание воды в химической лаборатории и, при отсутствии воды в пробе, производят дальнейшую очистку гидравлической жидкости с использованием фильтрационной установки. Отсутствие механических примесей в жидкости подтверждается результатом химического анализа.

В 2019 году фильтрационная установка для очистки гидравлической жидкости и способ ее применения успешно опробованы при проведении технического обслуживания ЗРА ГКС Приводинского ЛПУМГ.

В результате использования полезной модели в Приводинском ЛПУМГ достигнут экономический эффект за счёт исключения материальных затрат на приобретение гидравлической жидкости, который на данный момент составляет 761, 1 тыс. руб.

На полезную модель был получен патент РФ № 194756, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
