Осесимметричный регулирующий клапан
В 2023 году главным инженером Юбилейного ЛПУМГ — Бердиным Игорем Владимировичем, начальником службы по управлению техническим состоянием и целостностью газотранспортной системы Поповым Владимиром Владимировичем, ведущим инженером производственного отдела по эксплуатации компрессорных станций Терентьевым Евгением Алексеевичем в качестве полезной модели был разработан осесимметричный регулирующий клапан, который относится к области арматуростроения, в частности к регулирующим клапанам, предназначенным для установки на трубопроводах добычи, транспортировки и хранения газа.

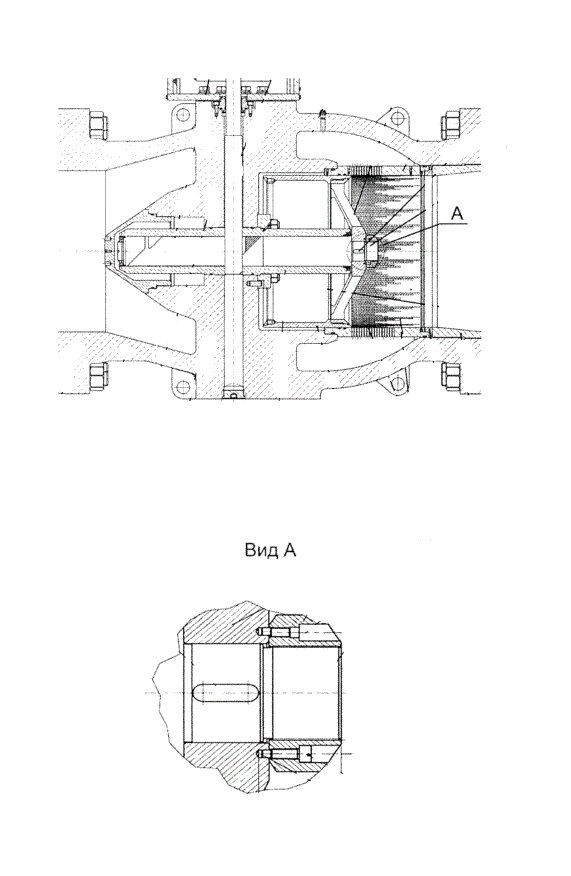

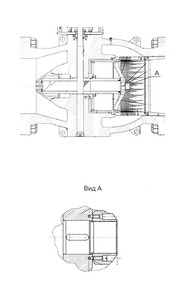

Осесимметричный регулирующий клапан, содержащий корпус с входным и выходным патрубками и размещенный внутри корпуса обтекатель с образованием кольцевого канала, выходная часть которого перекрыта установленной с возможностью демонтажа перфорированной отверстиями цилиндрической гильзой, соединенной с кольцевым седлом, размещенным в выходном патрубке, и размещенный в цилиндрической гильзе с возможностью осевого перемещения внутри нее цилиндрический поршень, зафиксированный на ведомом штоке зубчато-реечного приводного механизма концевой гайкой, которая зафиксирована от отворачивания винтом, установленным в выполненное в ней при монтаже проходное резьбовое отверстие, продолженное отверстием на торце поршня или несколькими винтами, установленными в выполненные в ней при монтаже проходные резьбовые отверстия, продолженные отверстиями на торце поршня, при этом поршень от проворота на ведомом штоке зафиксирован шпонкой или винтом, установленным в высверленное после фиксации гайки отверстие в резьбовой поверхности гайки и штока. Техническим результатом, обусловленным заявляемым в качестве полезной модели усовершенствованием конструкции осесимметричного регулирующего клапана, является повышение надежности крепления поршня на ведомом штоке.

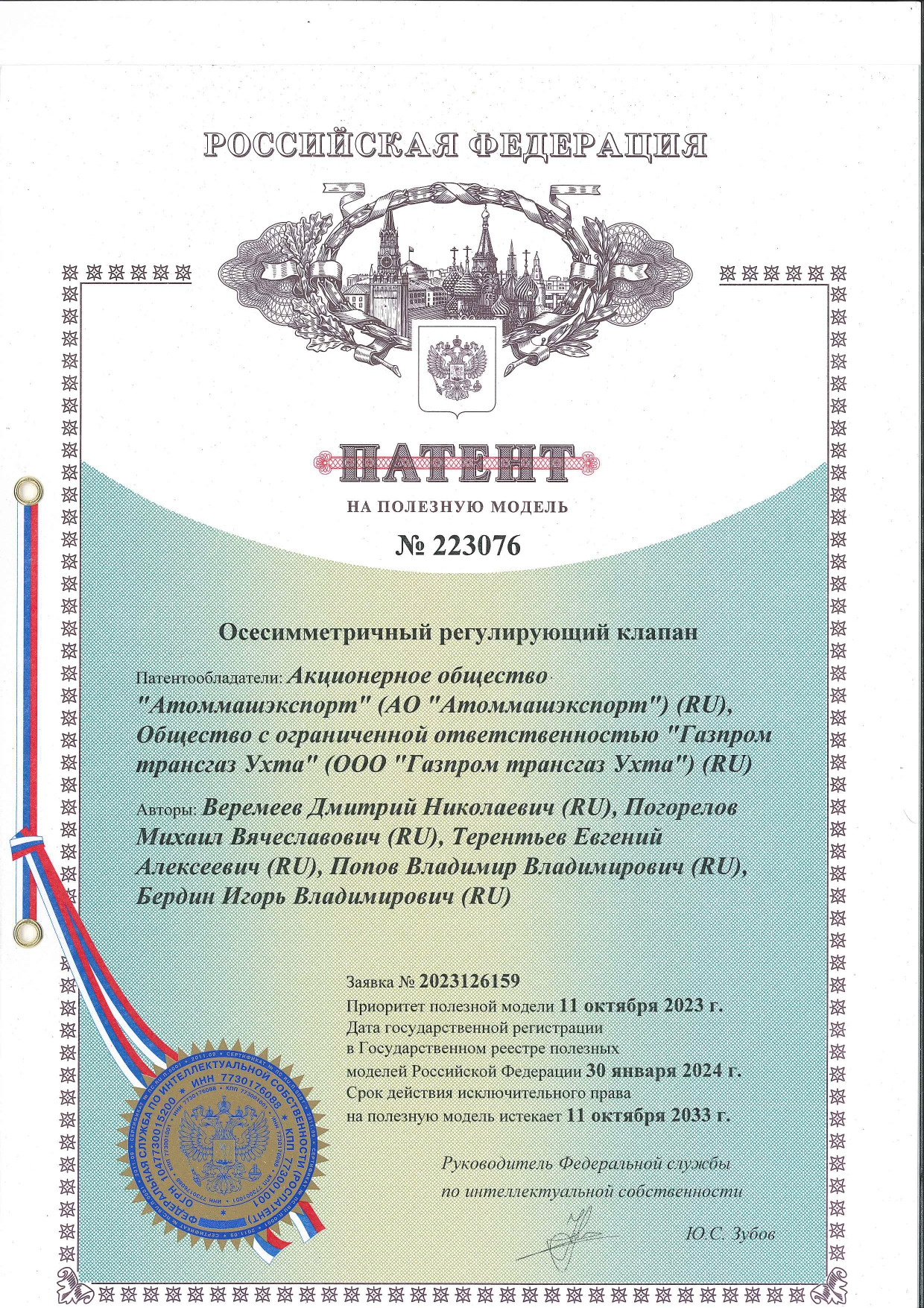

На полезную модель был получен патент РФ № 223076, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
Контактные данные авторов для связи:
Бердин Игорь Владимирович,
Главный инженер Юбилейного ЛПУМГ
Телефон: 46211
Электронная почта:iberdin@sgp.gazprom.ru
Попов Владимир Владимирович
Начальник службы по управлению техническим состоянием и целостностью газотранспортной системы
Телефон: 72960
Электронная почта:popov@sgp.gazprom.ru
Терентьев Евгений Алексеевич
Ведущий инженер производственного отдела по эксплуатации компрессорных станций
Телефон: 72270
Электронная почта:e_terentev@sgp.gazprom.ru
Осесимметричный регулирующий клапан, содержащий корпус с входным и выходным патрубками и размещенный внутри корпуса обтекатель с образованием кольцевого канала, выходная часть которого перекрыта установленной с возможностью демонтажа перфорированной отверстиями цилиндрической гильзой, соединенной с кольцевым седлом, размещенным в выходном патрубке, и размещенный в цилиндрической гильзе с возможностью осевого перемещения внутри нее цилиндрический поршень, зафиксированный на ведомом штоке зубчато-реечного приводного механизма концевой гайкой, которая зафиксирована от отворачивания винтом, установленным в выполненное в ней при монтаже проходное резьбовое отверстие, продолженное отверстием на торце поршня или несколькими винтами, установленными в выполненные в ней при монтаже проходные резьбовые отверстия, продолженные отверстиями на торце поршня, при этом поршень от проворота на ведомом штоке зафиксирован шпонкой или винтом, установленным в высверленное после фиксации гайки отверстие в резьбовой поверхности гайки и штока. Техническим результатом, обусловленным заявляемым в качестве полезной модели усовершенствованием конструкции осесимметричного регулирующего клапана, является повышение надежности крепления поршня на ведомом штоке.
На полезную модель был получен патент РФ № 223076, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
