Переносное устройство для проверки оборудования системы автоматического пожаротушения

В 2020 году ведущим инженером службы АСУ, А и ТМ Алексеем Бабошиным и инженером службы АСУ, А и ТМ Сергеем Кузнецовым в целях оптимизации процесса проведения технического обслуживания системы автоматического пенного пожаротушения компрессорного цеха № 4 Приводинского ЛПУМГ, выполненной с применением пожарных извещателей ДПС-038 и вторичным прибором ПИО-017, была завершена разработка и реализация переносного устройства для проверки оборудования системы автоматического пожаротушения.

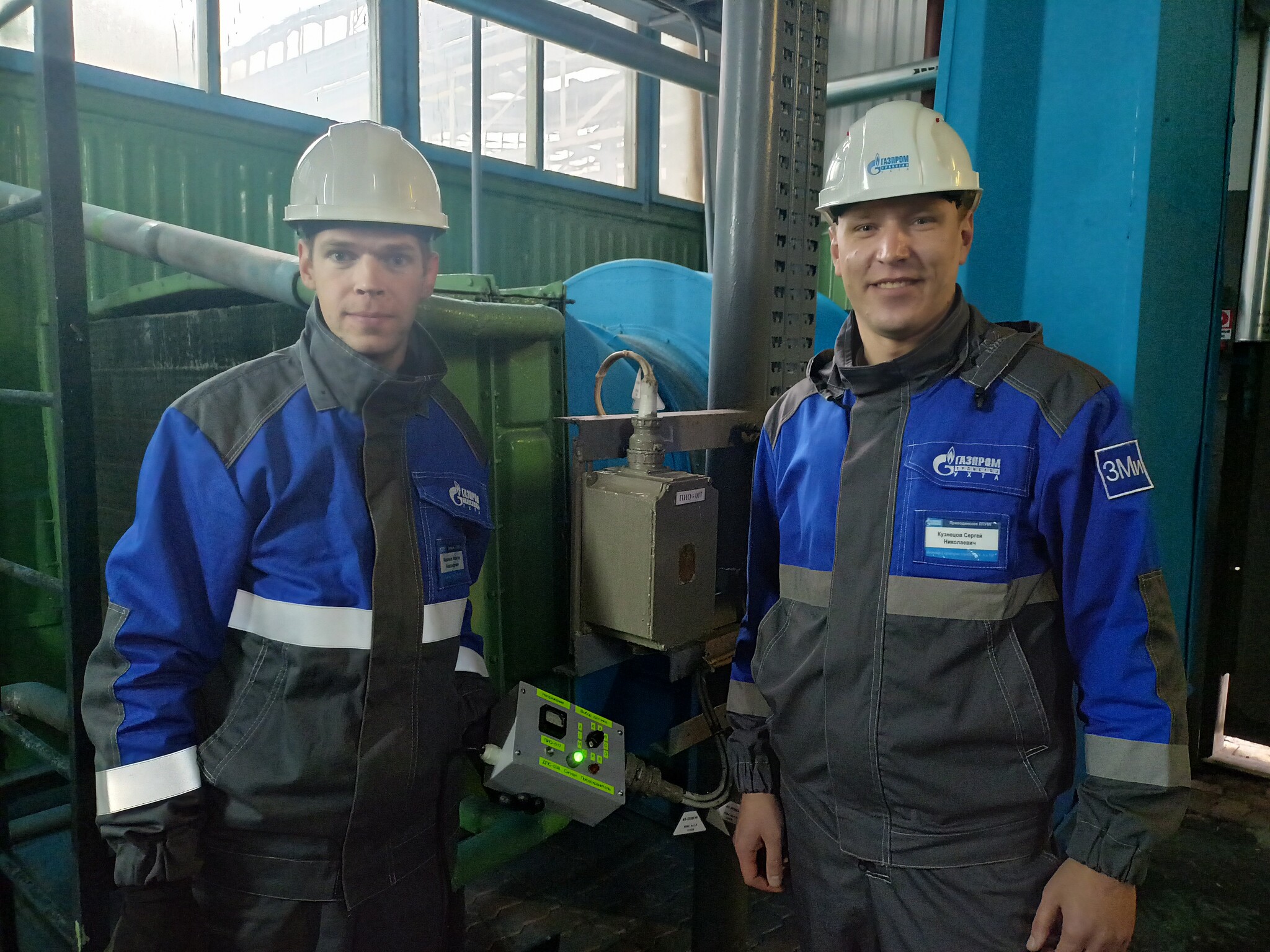

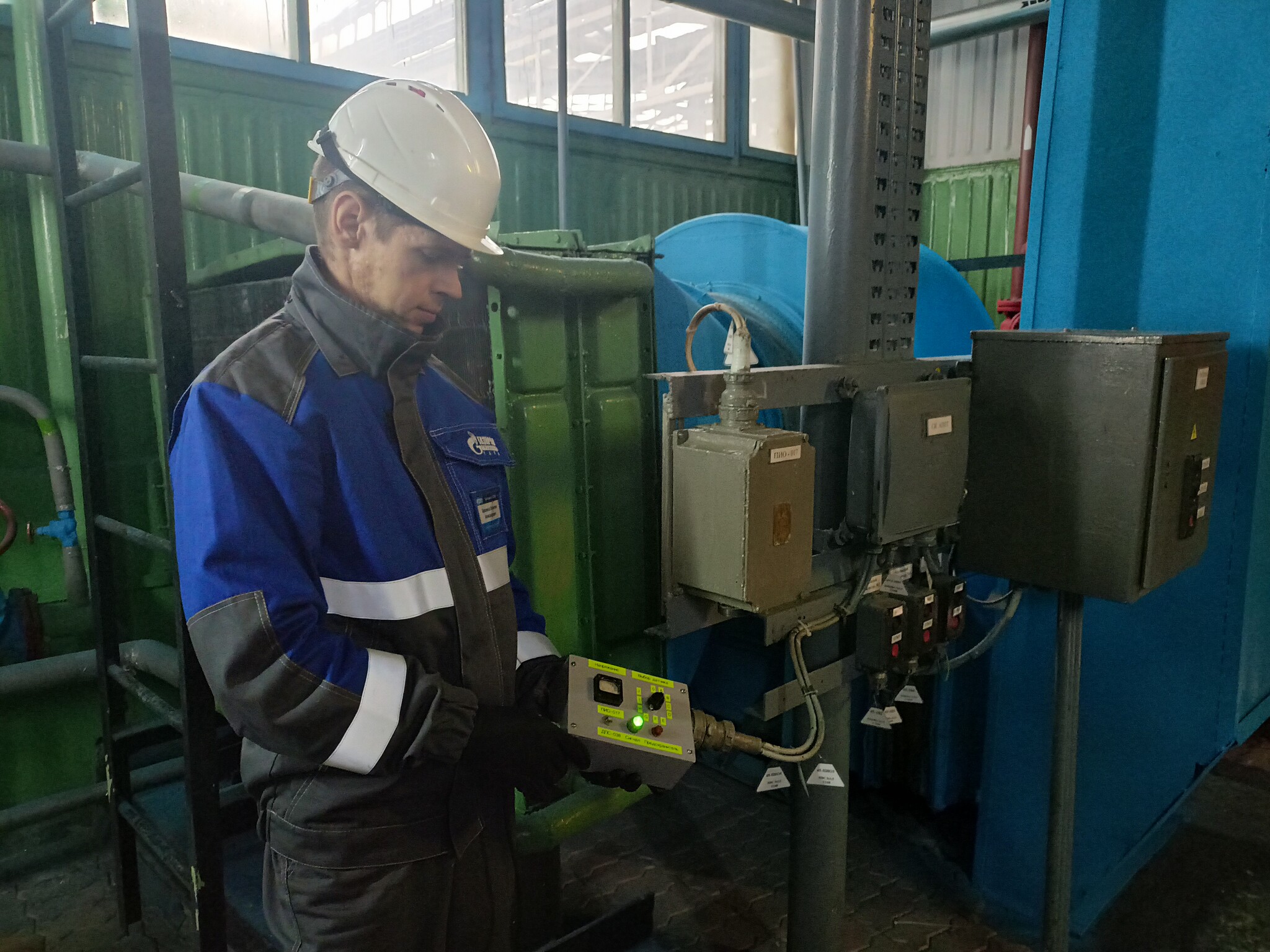

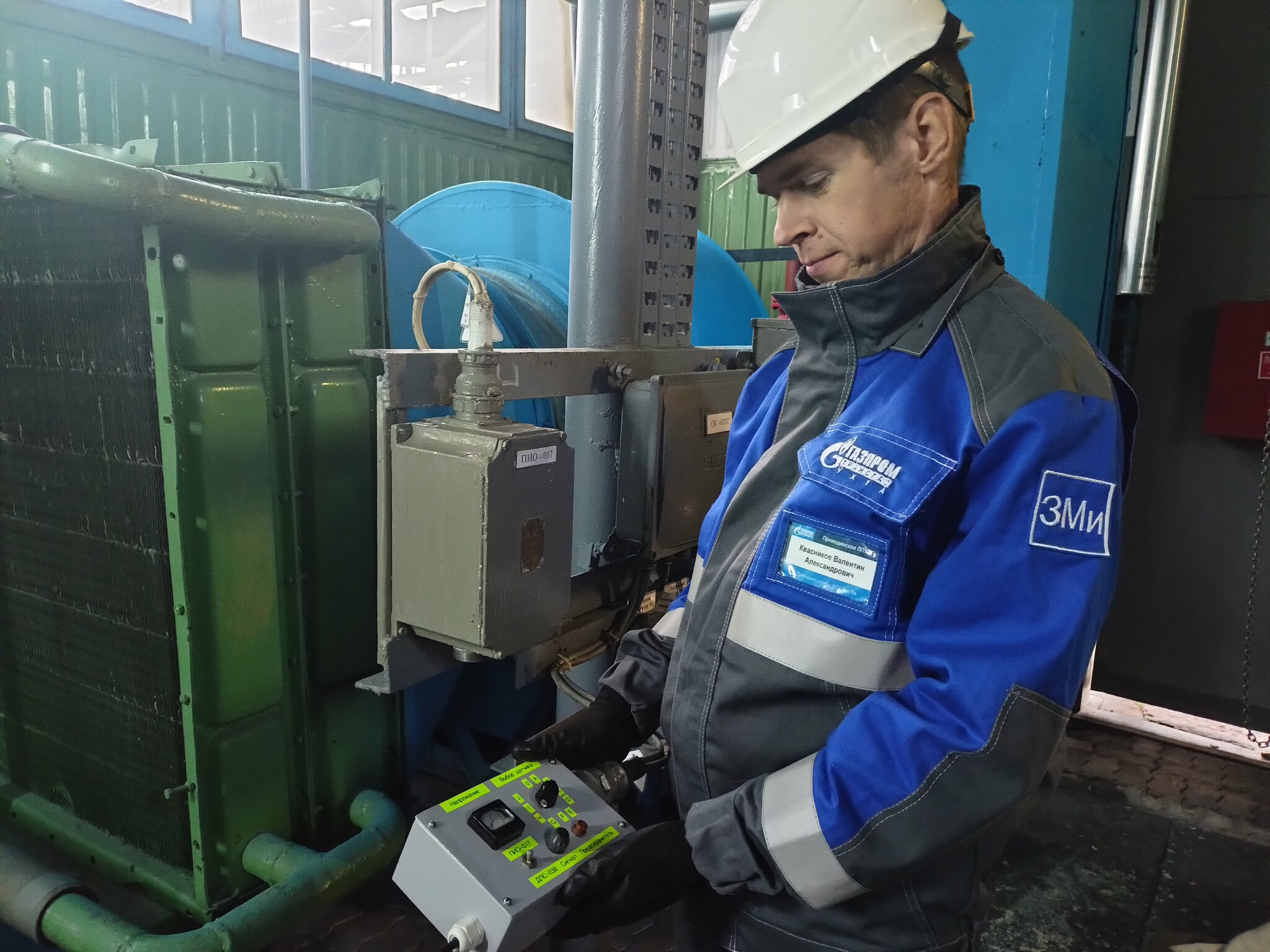

При проведении технического обслуживания системы пожаротушения устройство подключается к кабельной линии пожарных извещателей, а также к «выходному» разъему прибора ПИО-017 для контроля их работоспособности.

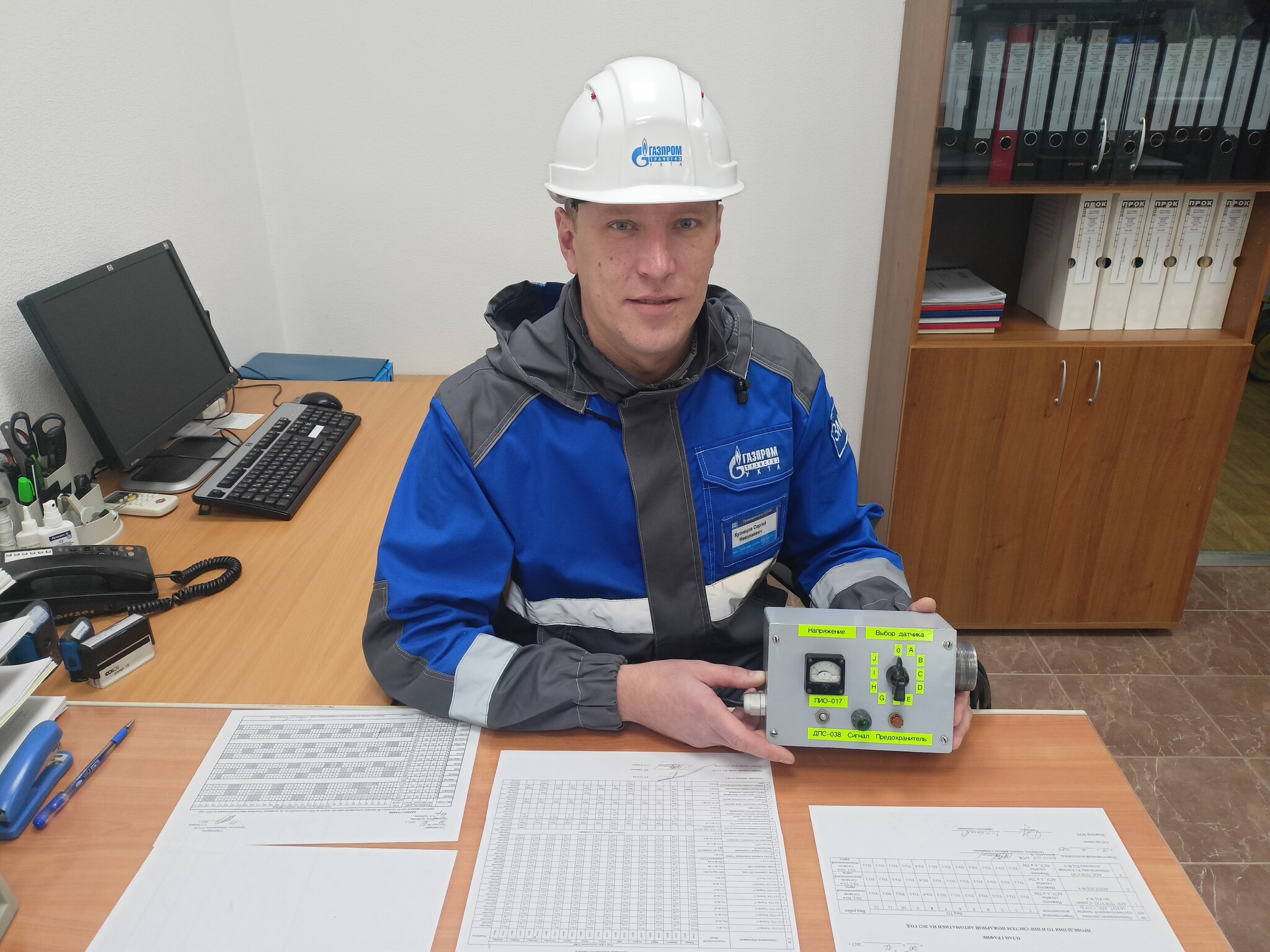

Устройство состоит из прибора, все электронные компоненты которого заключены в корпусе, имеющего форму параллелепипеда. На верхней панели корпуса закреплены вольтметр постоянного тока, переключатель пакетный, тумблер с двумя группами нормально «открытых» и нормально «закрытых» контактов, арматура светосигнальная и предохранитель плавкий. На боковых панелях корпуса закреплены кабель питания и штепсельный разъем для подключения к кабельной линии пожарных извещателей и прибору ПИО-017. Внутри корпуса установлен блок питания. Монтаж между элементами прибора выполнен при помощи монтажного провода в соответствии со схемой.
Устройство успешно опробовано и в дальнейшем предполагается к использованию при обслуживании системы автоматического пожаротушения на КЦ № 4 Приводинского ЛПУМГ.

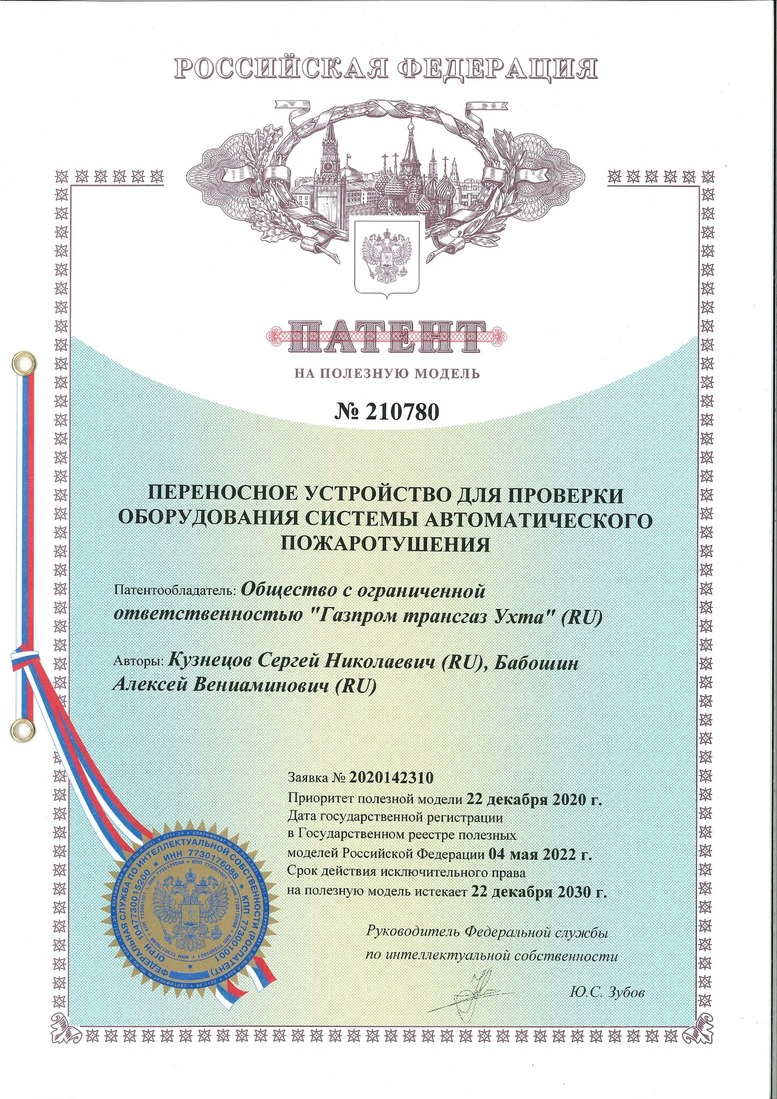

На изобретение был получен патент РФ № 210780, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
