Переносной стенд для диагностики датчиков и измерительных каналов контроллеров частоты вращения вращающихся тел
В 2022 году прибористом службы АСУ, А и ТМ Сосногорского ЛПУМГ Дмитрием Бывшевым была завершена разработка и реализация опытного образца переносного стенда для диагностики датчиков и измерительных каналов контроллеров частоты вращения вращающихся тел с целью реализации максимальной эффективности процесса диагностики и ремонта оборудования систем измерения частоты вращения.

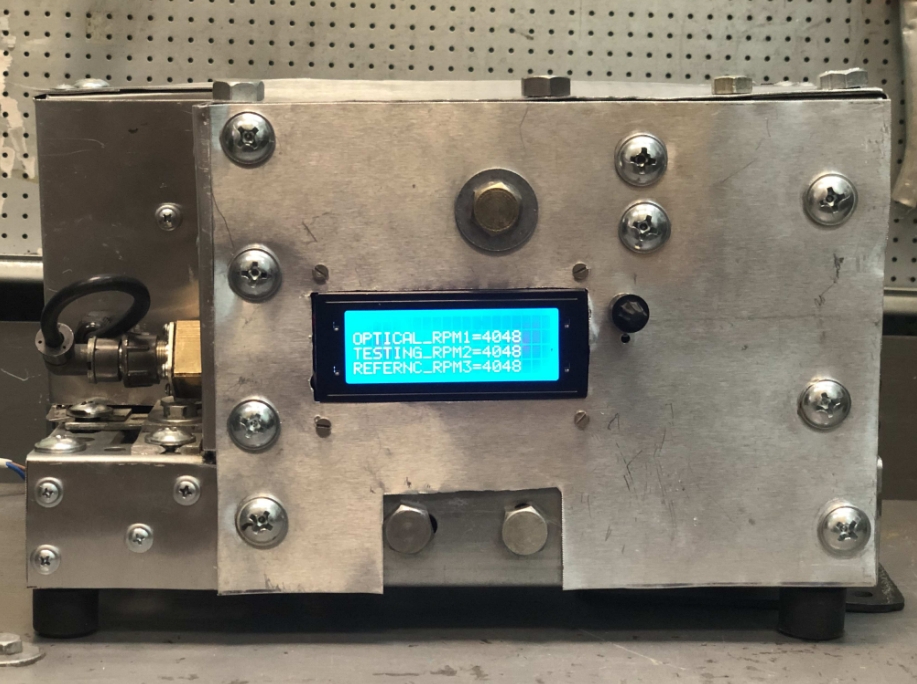

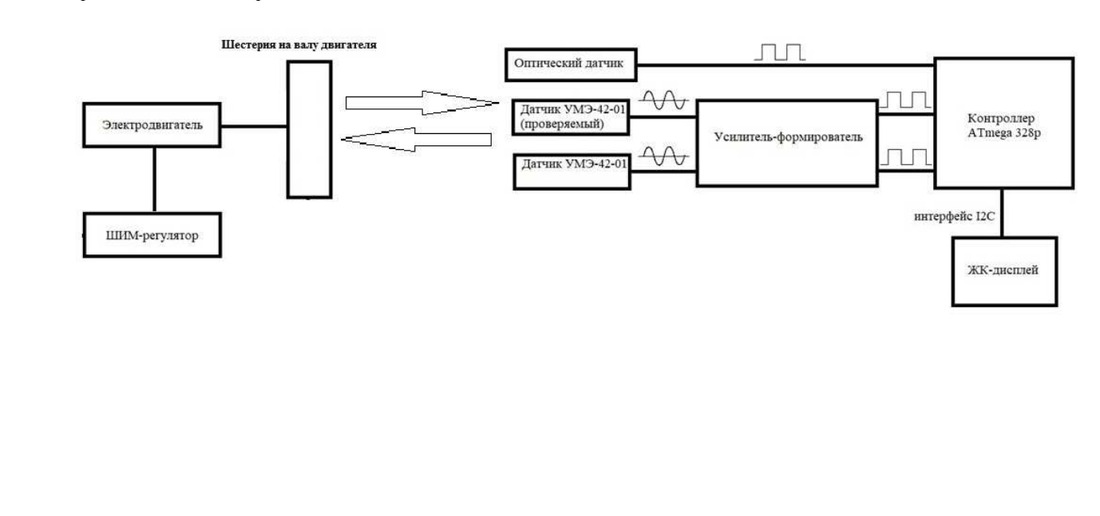

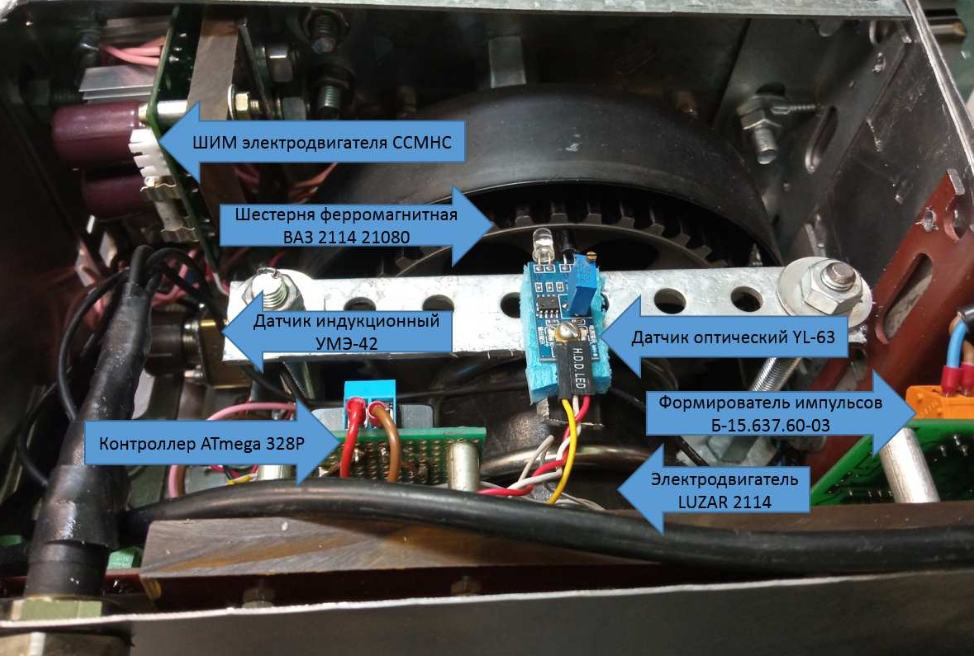

Устройство состоит из корпуса, в котором смонтированы: датчики инфракрасный и индуктивный, регулятор оборотов электродвигателя, электродвигатель с зубчатой шестерней, модуль центрального процессора, плата формирователь входных сигналов, дисплей. Для подключения датчиков к каналам измерения стенда предусмотрен штепсельный разъем. Индикация предусматривает вывод на экран измеряемых параметров во время вращения электродвигателя.
Полезная модель повышает эффективность проведения диагностики и ремонта систем и датчиков измерения частоты вращения с отображением измеряемой величины на дисплей стенда
В 2023 году устройство было успешно опробовано при проверке индуктивных датчиков частоты вращения и линии измерения усилителя-формирователя САУ ГПА на КС-10 Сосногорского ЛПУМГ.

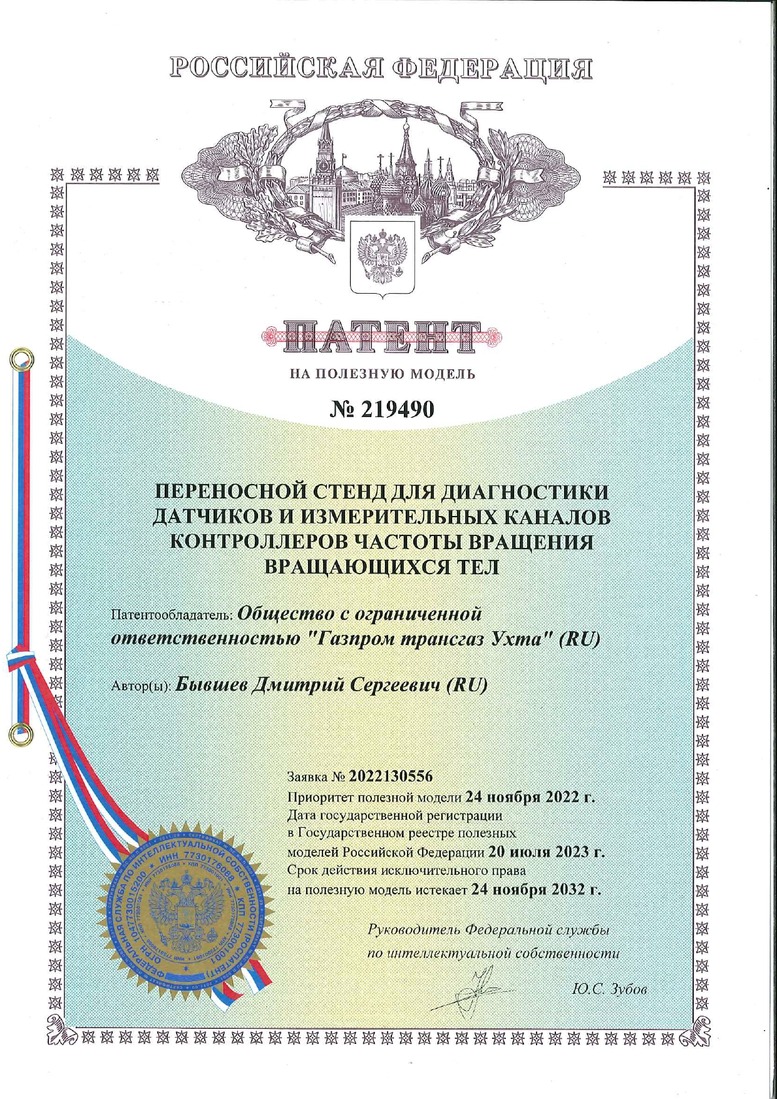

На полезную модель был получен патент РФ № 219490, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
Контактные данные авторов для связи:
Приходкин Кирилл Георгиевич, инженер 2 категории АСУ, А и ТМ
Телефон: 773285
Электронная почта:kprihodkin@sgp.gazprom.ru
Устройство состоит из корпуса, в котором смонтированы: датчики инфракрасный и индуктивный, регулятор оборотов электродвигателя, электродвигатель с зубчатой шестерней, модуль центрального процессора, плата формирователь входных сигналов, дисплей. Для подключения датчиков к каналам измерения стенда предусмотрен штепсельный разъем. Индикация предусматривает вывод на экран измеряемых параметров во время вращения электродвигателя.
Полезная модель повышает эффективность проведения диагностики и ремонта систем и датчиков измерения частоты вращения с отображением измеряемой величины на дисплей стенда
В 2023 году устройство было успешно опробовано при проверке индуктивных датчиков частоты вращения и линии измерения усилителя-формирователя САУ ГПА на КС-10 Сосногорского ЛПУМГ.
На полезную модель был получен патент РФ № 219490, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
