Полезная модель Фильтрационная установка
В 2017 году ведущим инженером службы ГКС Юбилейного ЛПУМГ Сергеем Дьяковым была завершена разработка и реализация опытного образца фильтрационной установки для очистки гидравлических жидкостей, используемых в гидропневмоприводах шаровых кранов, в целях исключения отказов в их работе.

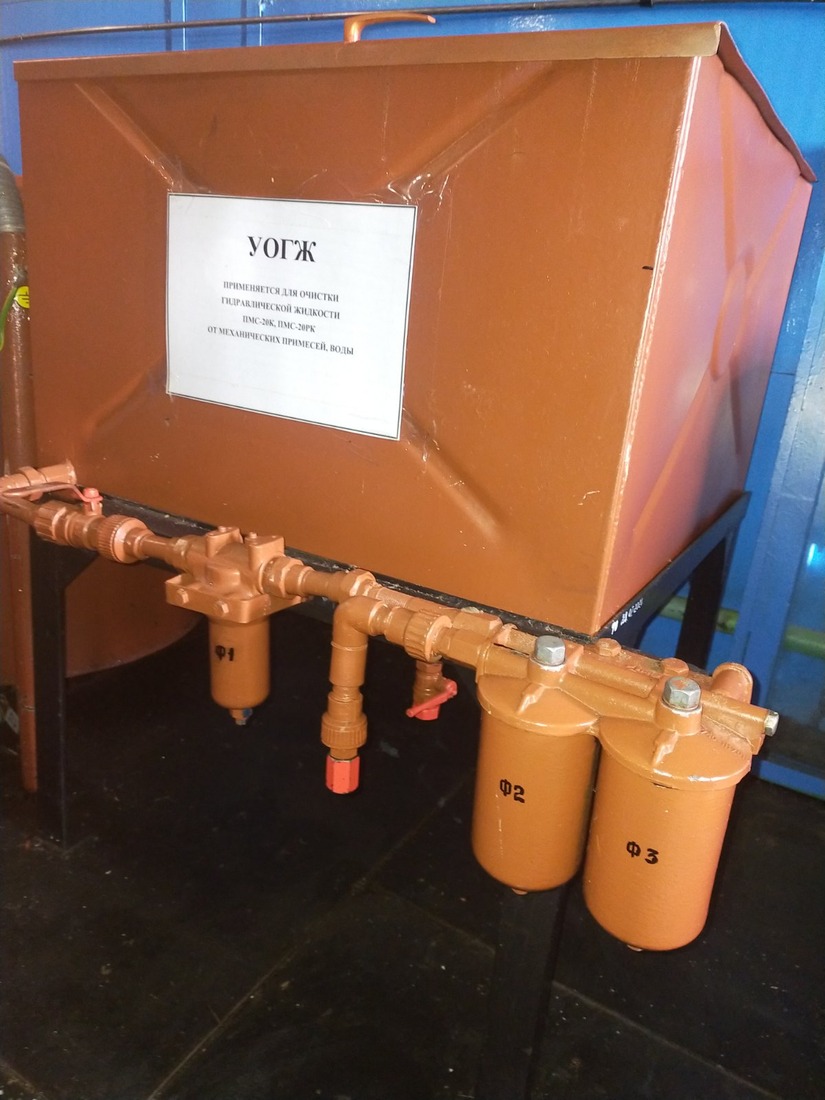

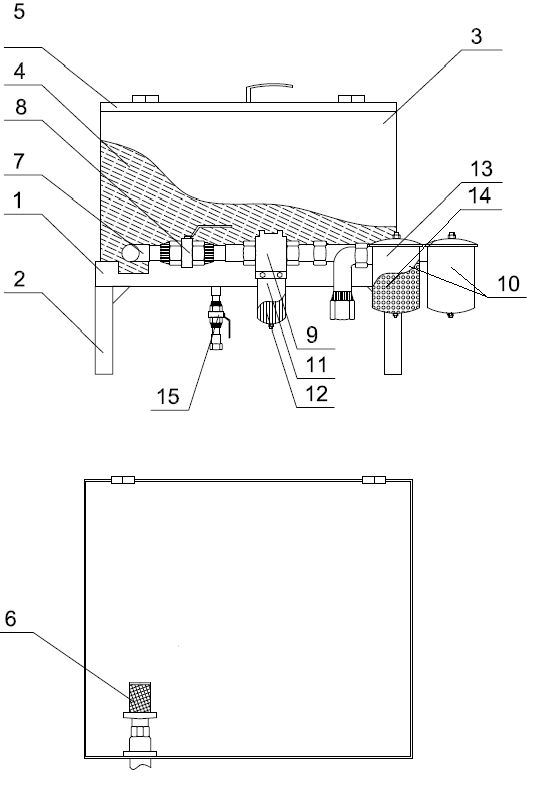

Устройство состоит из опорной рамы, на которую установлен гидробак со встроенным маслопроводом и тремя ступенями очистки. Рамы установки изготовлена с учетом высоты емкостей, применяемых для транспортировки очищенной жидкости.
ФИЛЬТРАЦИОННАЯ УСТАНОВКА ДЛЯ ОЧИСТКИ ГИДРАВЛИЧЕСКОЙ ЖИДКОСТИ
Технология очистки осуществляется следующим образом: неочищенную техническую жидкость заливают в фильтрационный блок (гидробак) и отстаивают 30 минут, после отстаивания производят открытие отсечного шарового крана, и гидравлическая жидкость самотеком по маслопроводу за счет гидростатического столба получает дополнительные степени фильтрации.
Применение полезной модели повышает оперативность выполнения работ при ремонтах гидропневмоприводов, позволяет обеспечивать работоспособное состояние трубопроводной арматуры.
В 2017 году фильтрационная установка была успешно опробована при ремонте пневмогидроприводов шаровых кранов Юбилейного ЛПУМГ.
В результате использования установки в Юбилейном ЛПУМГ был достигнут полезный эффект.

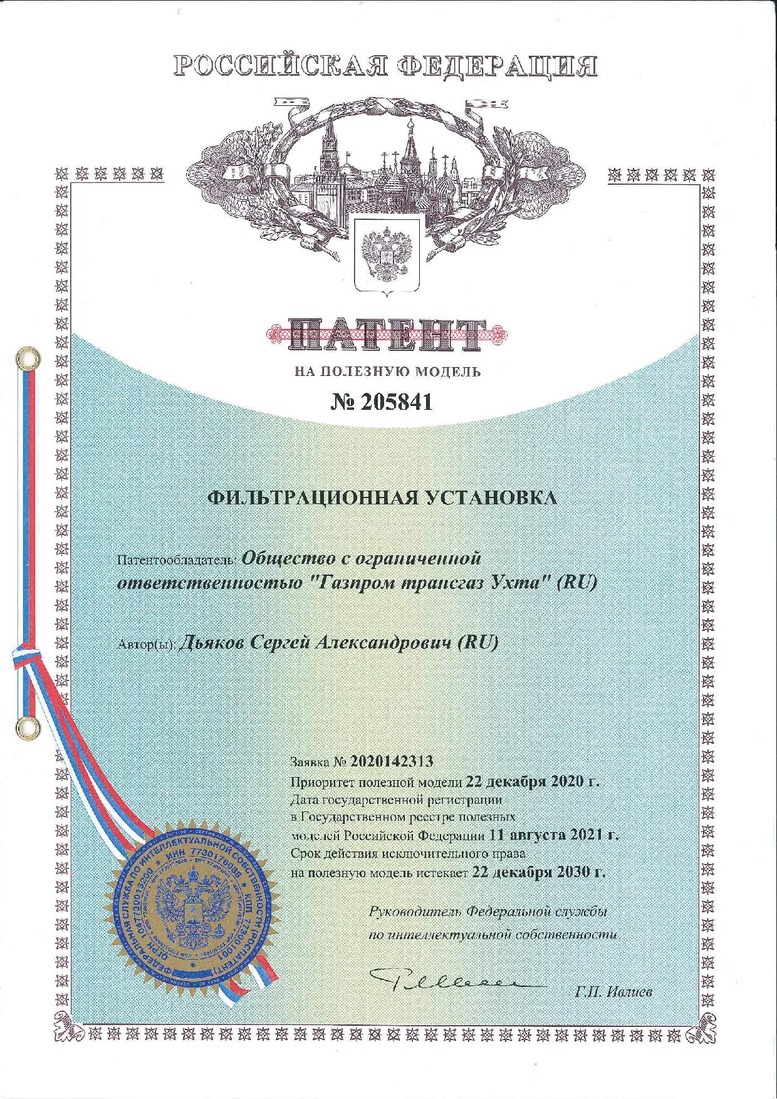

На полезную модель был получен патент РФ № 205841, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
