Приспособление для испытаний соединения на прочность при сдвиге
В 2023 году специалистами Инженерно-технического центра Латышевым Иваном Александровичем, Коноваловым Владиславом Игоревичем, Лаврентьев Никитой Дмитриевичем разработано приспособление для испытаний соединений на прочность при сдвиге.
Полезная модель относится к приспособлениям для испытаний на прочность различных разъемных и неразъемных соединений при сдвиге и предназначения для закрепления образца в испытательном оборудовании.
Предлагаемая разработка позволяет регулировать устройство под конкретный размер и форму образца, более точно устанавливать, надежно фиксировать испытываемый образец и предотвращать появление непроектного крутящего момента при нагружении образца, сократить общее время испытаний партии образцов за счет исключения операции по переустановке различных приспособлений под конкретный типоразмер образца.

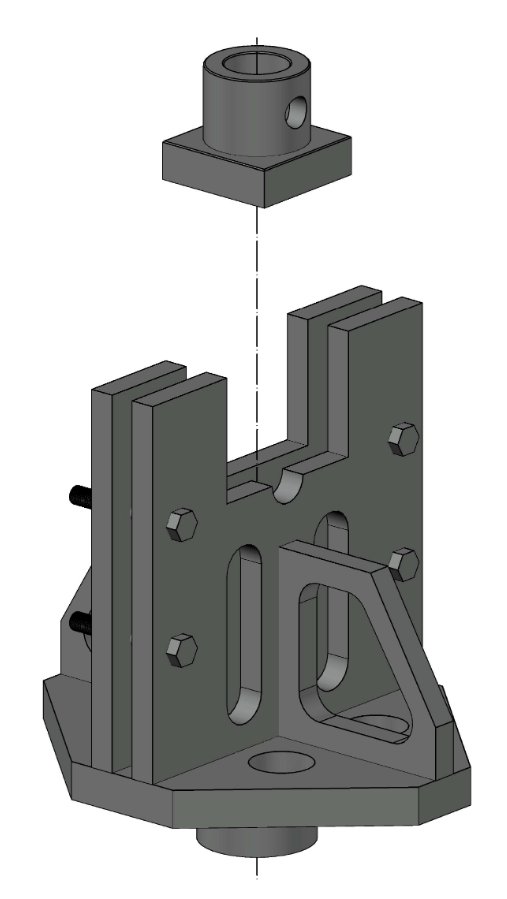

Устройство состоит из неподвижной вертикальной пластины жестко связанной с горизонтальной опорной пластиной 8, подвижной вертикальной пластины, разъемного соединения (например четырех болтовых соединений М14×100), выполняющего роль направляющих и ограничителя перемещения,паза для размещения образца, ребра жесткости и нагружающей оправки (например в виде пластины 100×100×20 мм). Приспособление может быть снабжено креплениями под определенный тип испытательного оборудования, а также иметь технологические отверстия для снижения веса готового изделия.
На устройство получен патент на полезную модель № 225694. Более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
Контактные данные авторов для связи:
Коновалов Владислав Игоревич,
Ведущий инженер, Производственно — технический отдел
Телефон: 40729
Электронная
Латышев Иван Александрович,
Ведущий инженер, Отдел надежности конструкционных элементов
Телефон: 40820
Электронная
Лаврентьев Никита Дмитриевич,
Инженер 2 категории, Отдел надежности конструкционных элементов
Телефон: 40604
Электронная
