Пробоотборное устройство для отбора проб газовоздушной среды из полости защитного кожуха магистрального газопровода
В 2020 году работниками службы АСУ, А и ТМ Приводинского ЛПУМГ: начальником Дмитрием Травниковым и ведущим инженером Владимиром Худяковым, в целях минимизации ложных срабатывании датчика контроля загазованности, установленного на вытяжной свече защитного кожуха магистрального газопровода, завершена разработка и реализация устройства для отбора проб газовоздушной среды из полости защитного кожуха магистрального газопровода.
Дмитрий Травников и Владимир Худяков, авторы изобретения

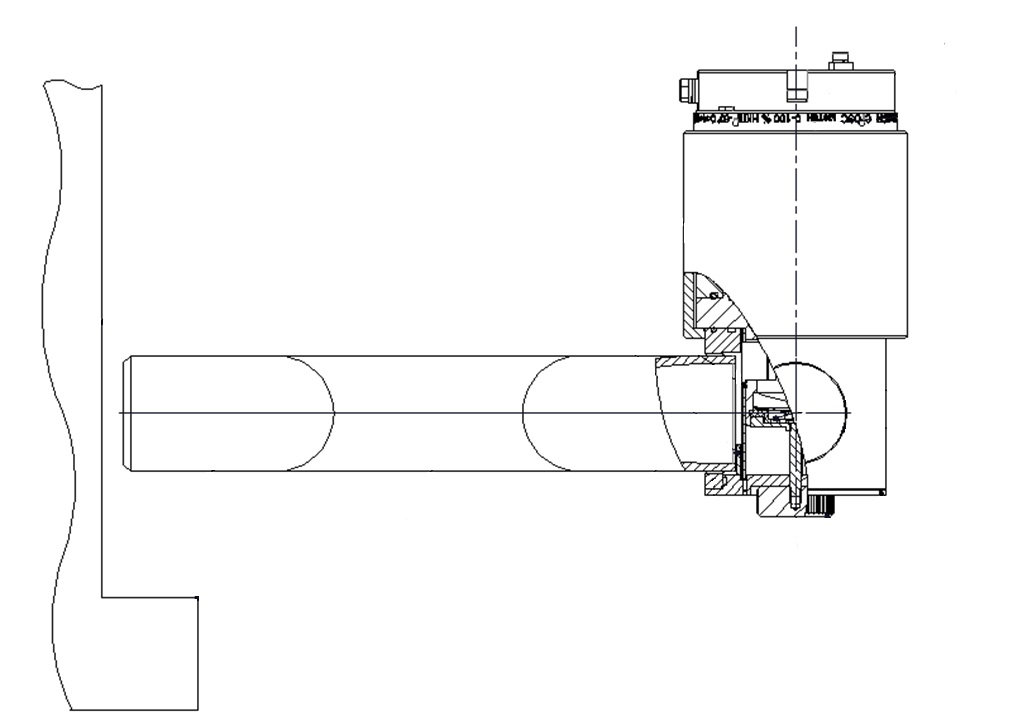

Пробоотборное устройство монтируется на вытяжной свече защитного кожуха магистрального газопровода, датчик загазованности герметизируется в корпусе устройства.

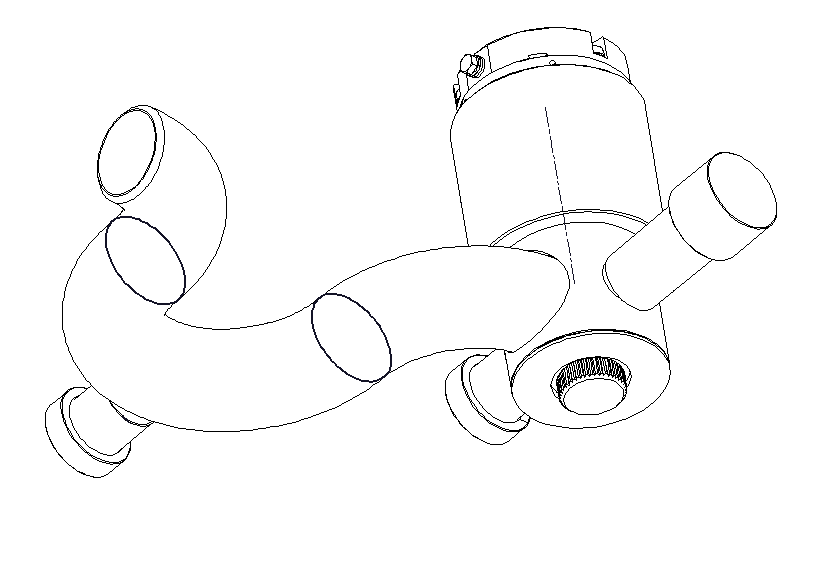

Эскиз устройства для отбора проб газовоздушной среды из полости защитного кожуха магистрального газопровода
Пробоотборное устройство состоит из корпуса, выполненного в форме цилиндра, изготовленного из нержавеющей стали‚ и двух приваренных к нему отводов, образуя затворное устройство, к нижней части корпуса приварены два штуцера друг напротив друга, предназначенные для продувки оптопары датчика контроля загазованности. Ось симметрии затворного устройства пересекается с осью симметрии корпуса под углом 900 таким образом, чтобы при монтаже пробоотборного устройства на вытяжной свече защитного кожуха получился затвор, а датчик контроля загазованности находился в горизонтальном положении относительно земли. В нижней части отвода расположено отверстие для слива конденсата, оснащенное металлическим сетчатым фильтром, для обеспечения защиты оптического приемопередатчика и зеркального отражателя датчика от механических частиц (пыли) и проникновения насекомых, закрепленное гайкой-заглушкой с отверстием в тыльной части.
В 2020 году пробоотборное устройство установлено на вытяжной свече защитного кожуха железнодорожного перехода с МГ «Пунга-Ухта-Грязовец» 503км, СМГ «Ухта-Торжок I» 1624км, СМГ «Ухта-Торжок II. Ямал» 1624км. Устройство успешно опробовано и в дальнейшем планируется к использованию в системах загазованности на железнодорожных (автомобильных) пересечениях с магистральным газопроводом всех ЛПУМГ.
На изобретение был получен патент РФ № 205249, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
Контактные данные автора текста для связи:
Худяков Владимир Васильевич,
Ведущий инженер службы АСУ, А и ТМ Приводинского ЛПУМГ
Телефон: 44449
Электронная почта:vhudiakov@sgp.gazprom.ru

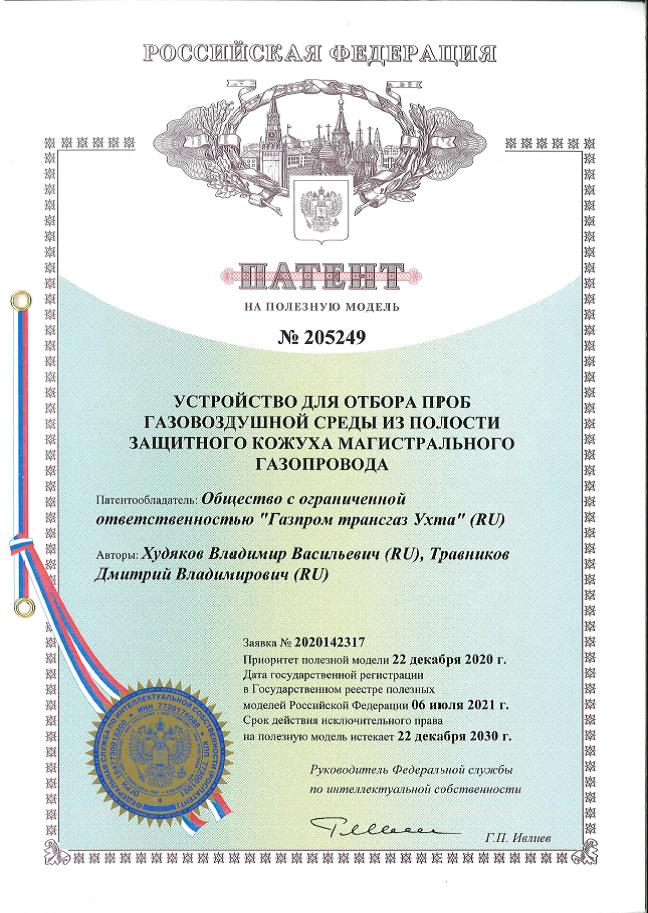

Патент на изобретение
