Шаблон контроля высоты наплавляемого металла
В 2021 году заместителем начальника Синдорского ЛПУМГ Русланом Губаром, руководителем группы диагностического обследования оборудования Синдорского ЛПУМГ Дмитрием Грицаковым и ведущим инженером участка сварочно-монтажных работ Синдорского ЛПУМГ Андреем Колесниковым была завершена разработка и реализация опытного образца «Шаблона контроля высоты наплавляемого металла» в целях измерения высоты наплавляемого металла при ремонте сваркой (наплавкой) поверхностных несквозных дефектных участков тела трубы, дефектов коррозионного растрескивания под напряжением, а также измерения высоты остаточного усиления наплавленного металла в месте ремонта.

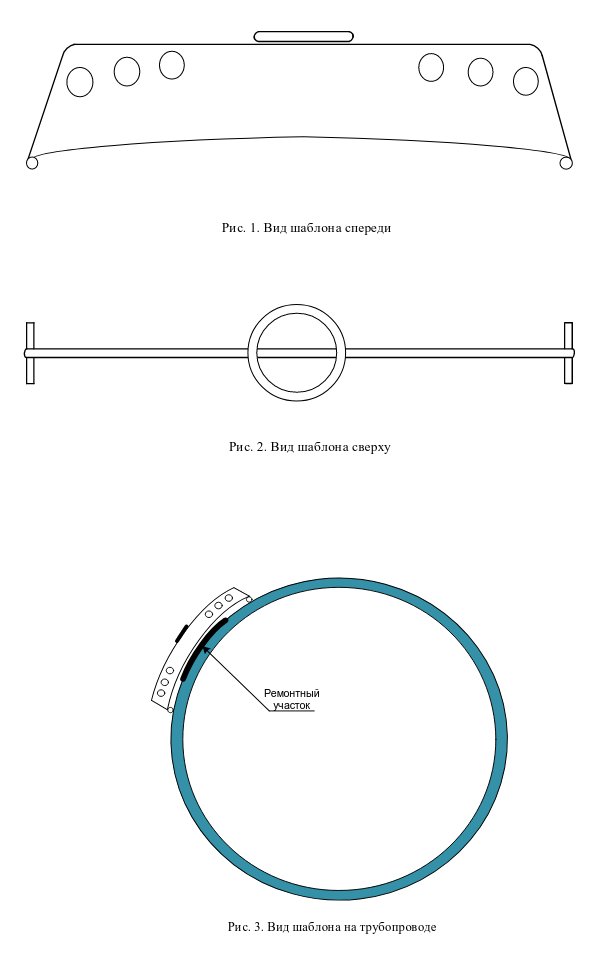

Шаблон состоит из металлической пластины, нижний торец которой проточен под наружный диаметр трубопровода, при этом к нижнему торцу по краям приварены округлые стержни, а в центре верхнего торца приварен металлический прут в форме круга.
Шаблон изготавливается под индивидуальный наружный диаметр трубопровода. На заявленное устройство выполнены рабочие чертежи, изготовлен опытный образец, который успешно прошел испытания при ремонте дефектных участков магистральных газопроводов на объектах Синдорского ЛПУМГ ООО «Газпром трансгаз Ухта».
Применение полезной модели позволяет обеспечить возможность проведения качественного ремонта несквозных внутренних дефектов сваркой (наплавкой) тела трубы с соблюдением требований нормативной документации.

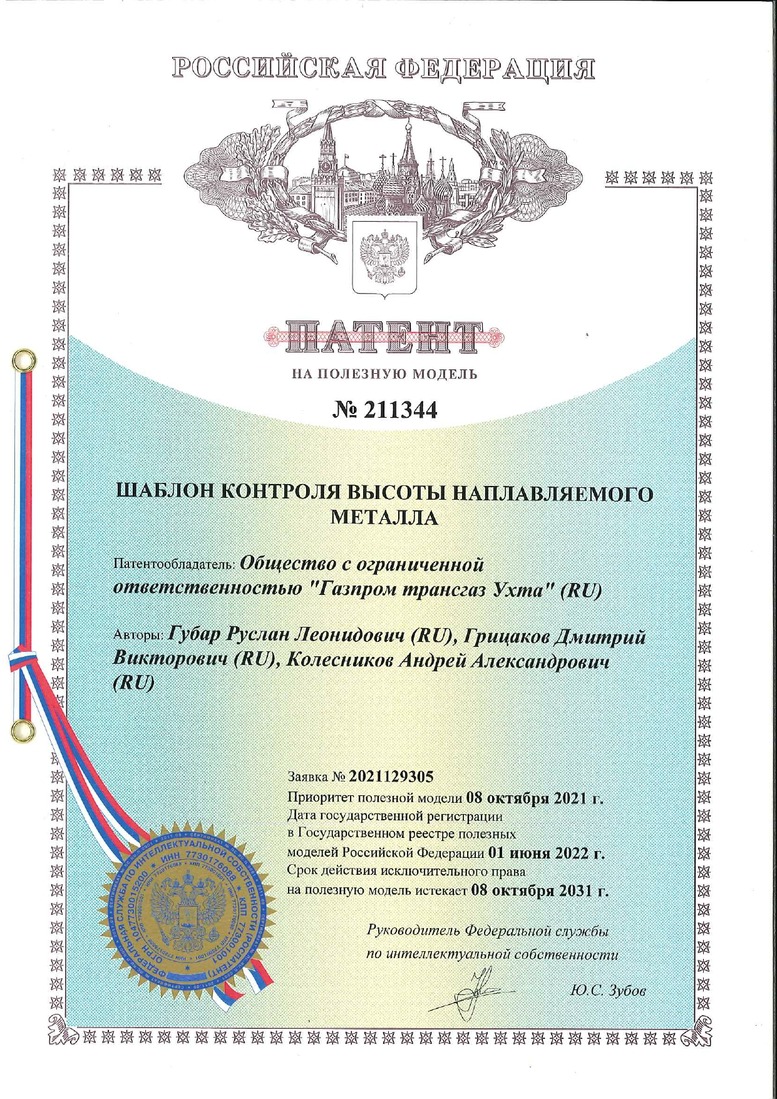

На полезную модель был получен патент РФ № 211344, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
Контактные данные авторов для связи:
Грицаков Дмитрий Викторович, руководитель ГДОО
Телефон: 41557
Электронная почта: dgricakov@sgp.gazprom.ru
Колесников Андрей Александрович, ведущий инженер УСМР
Телефон: 41321
Электронная почта:
Губар Руслан Леонидович
Телефон: 41212
Электронная почта:
