Система противопожарной защиты пункта редуцирования газа
В 2020 году коллективом в составе: заместителя генерального директора по эксплуатации газопроводов Волкова Дмитрия Сергеевича, начальника отдела по эксплуатации газораспределительных станций Янчука Виталия Михайловича, начальника СЭГРС Нюксенского ЛПУМГ Флягина Анатолия Сергеевича и ведущего инженера СЭГРС Нюксенского ЛПУМГ Пахтусова Юрия Германовича завершена разработка схемы системы противопожарной защиты пункта редуцирования газа (далее СПЗ ПРГ).
Работа устройства осуществляется следующим образом.
Работа устройства осуществляется следующим образом.
При повышении температуры выше (от +80°С до +100°С) происходит расплавление плавкой вставки 15 термоклапана 14 и сброс управляющего давления газа через свечной трубопровод 16, после чего происходит закрытие пневмоприводного отсечного клапана 10 на входном газопроводе ПРГ. Перекрытие потока газа пневмоприводным отсечным клапаном приводит к останову огневого подогревателя 3 и ПРГ в целом. Дроссель 13, установленный на трубопроводе импульсного газа на пневмопривод отсечного клапана 10, служит ограничителем расхода газа через регулятор командного давления 12, что позволяет сбросить управляющее давление до атмосферного после расплавления плавкой вставки 15.

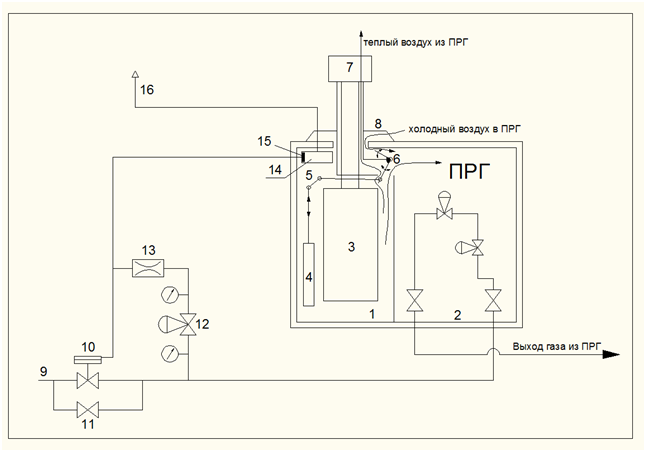

Схема системы противопожарной защиты пункта редуцирования газа.
Таким образом при предпосылке к перегреву огневого подогревателя 3 данная система позволяет перекрыть подачу газа на ПРГ и выполнить сброс остаточного давления из ПРГ на свечной трубопровод 16 в автономном режиме, используя энергию давления транспортируемого газа.
В 2021 году разработана типовая проектная документация на оснащение данной системой автоматических редуцирующих пунктов РП-10 в ООО «Газпром трансгаз Ухта», данное оборудование заявлено в Заявочную кампанию 2022 года.

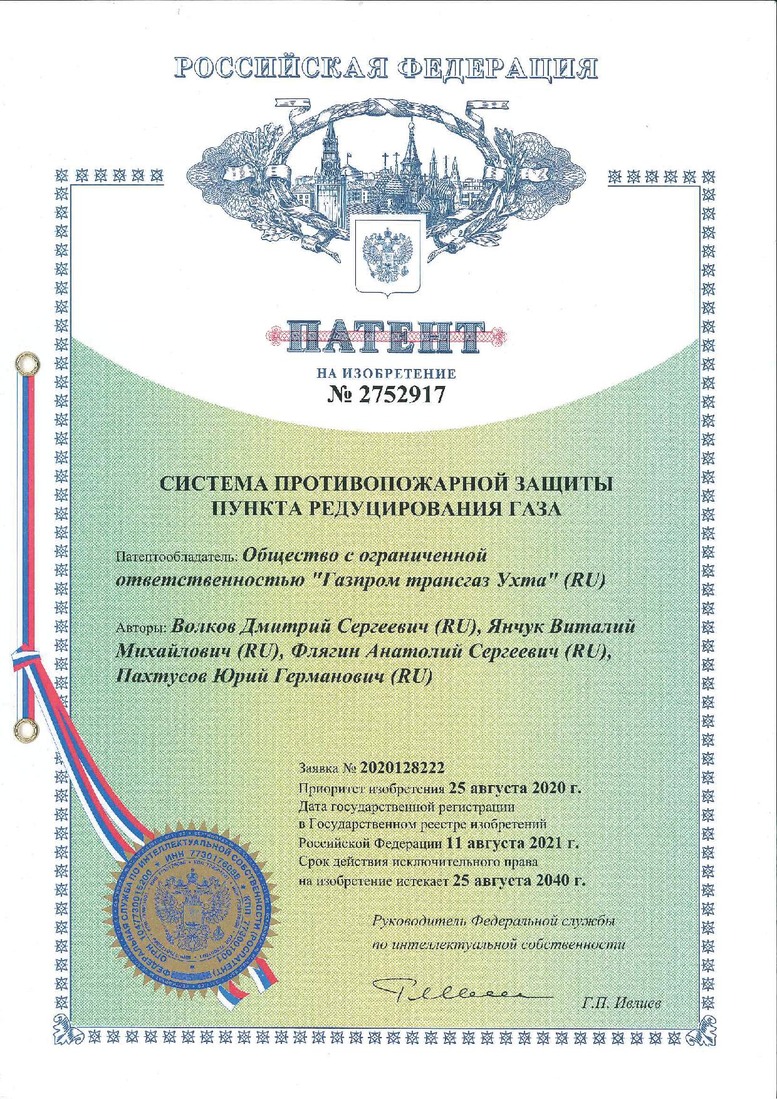

На изобретение был получен патент РФ № 2752917, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www.fips.ru).
