Способ контроля герметичности уплотнительного элемента шпиндельного узла шарового крана и устройство для его осуществления
В 2020 году работниками отдела по трубопроводной арматуре Инженерно-технического центра в составе начальника отдела Владимира Попова, заместителя начальника отдела Артема Вавилова, ведущих инженеров отдела Радика Сагидуллина и Егора Лаптева и инженера 1 категории отдела Игоря Олейника был разработан и реализован способ контроля герметичности уплотнительного элемента шпиндельного узла шарового крана и устройство для его осуществления.
Способ контроля герметичности нижнего уплотнительного элемента шпиндельного узла шарового крана осуществляется следующим образом.
Фото соавторского коллектива
Устройство (1) контроля герметичности нижнего уплотнительного элемента шпиндельного узла шарового крана закрепляют на торце фитинга подачи смазки (2) через резьбовое соединение (3) или накидной штуцер (4). Вращая рукоятку (5) шток (6) перемещают и надавливают на запорный элемент (7), тем самым открывают затвор фитинга подачи смазки (2). В случае негерметичности нижнего уплотнительного элемента (8) шпиндельного узла газ из газопровода (9) последовательно поступает в зашаровую полость шарового крана (10), проникает в зазоры между шпинделем (11), корпусом шарового крана (12) и фланцем шарового крана (13), после чего через негерметичный нижний уплотнительный элемент (8) в канал (14) между нижним (8) и верхним (15) уплотнительным элементом и по каналу подачи смазки (16) через открытый затвор фитинга подачи смазки (2) поступает в устройство (1) контроля герметичности. Смазка, выдавливаемая из канала (14) и канала (16), поступает в емкость (17), а давление фиксируют манометром (18). При показании манометра, равном фактическому давлению в газопроводе, делают вывод о негерметичности нижнего уплотнительного элемента (8) и производят его замену при выполнении ремонта шарового крана.

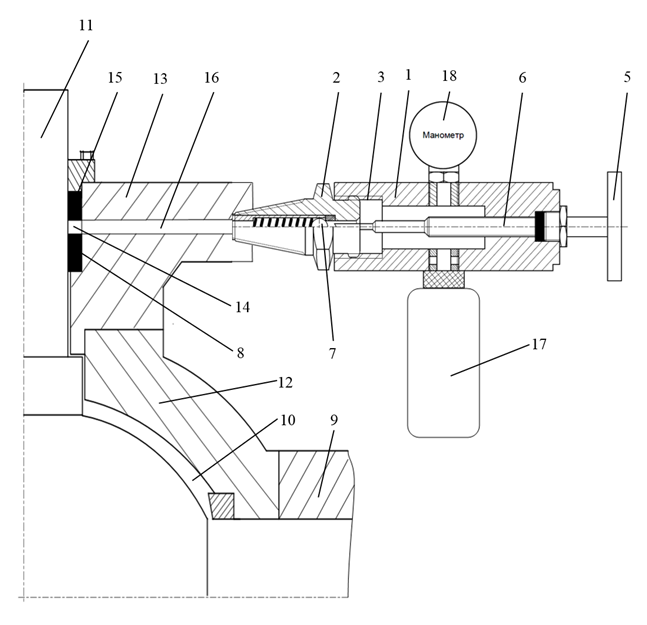

Эскиз 1. Общий вид шарового крана с установленным устройством для контроля герметичности нижнего уплотнительного элемента шпиндельного узла
Устройство (1) состоит из корпуса (19) и штока (6), который присоединён к корпусу (19) резьбовым соединением (20). Уплотнение штока (6) и корпуса (19) осуществляется сальниковой набивкой (21), которая зафиксирована и затянута гайкой (22). Управление штоком (6) осуществляется рукояткой (5). В корпусе (19) выполнено отверстие (23) c резьбой для присоединения штуцера (24) под манометр (18) и отверстие (25) с резьбой для присоединения емкости (17) для сбора смазки. При отсутствии резьбы (3) на фитинге подачи смазки (2) соединение корпуса (19) с фитингом подачи смазки (2) осуществляется через накидной штуцер (4) который прикручивается к резьбе (3).

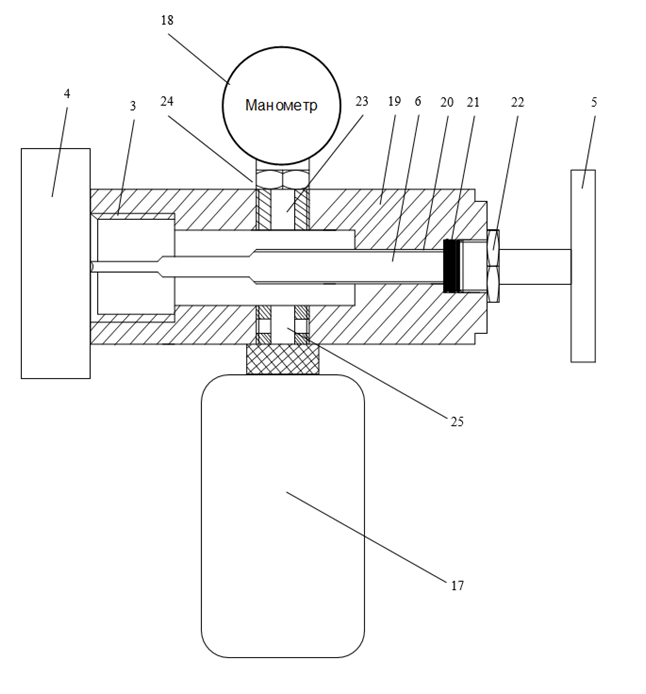

Эскиз 2. Устройство для контроля герметичности нижнего уплотнительного элемента шпиндельного узла шарового крана
Внедрение изобретения позволяет проводить диагностику уплотнительных элементов шпиндельного узла трубопроводной арматуры и заблаговременно предотвращать потенциальные утечки газа в атмосферу.
В 2021 году способ был успешно внедрен на объектах Сосногорского ЛПУМГ и в дальнейшем предполагается к использованию на объектах других ЛПУМГ.

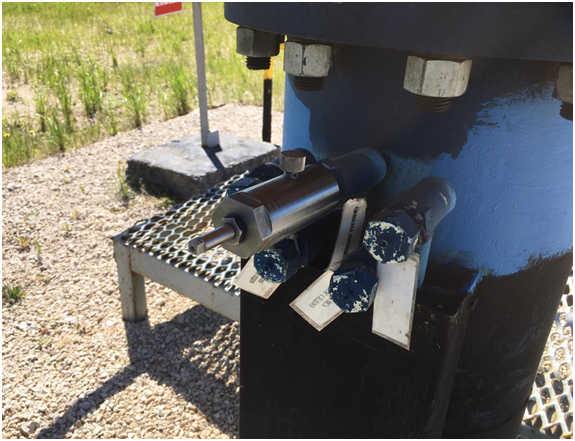

Фото полезной модели
На изобретение был получен патент РФ № 2743024, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
