Способ определения наличия жидкости в колонне шарового крана подземного исполнения и устройство для его осуществления

08 июня 2023 года Обществом был получен патент группу изобретений «Способ определения наличия жидкости в колонне шарового крана подземного исполнения и устройство для его осуществления». Его авторами стали работники предприятия «Газпром трансгаз Ухта» — ведущий инженер службы АСУ, А и ТМ Грязовецкого ЛПУМГ Александр Копылов и инженер службы АСУ, А и ТМ Сазонов А.А.

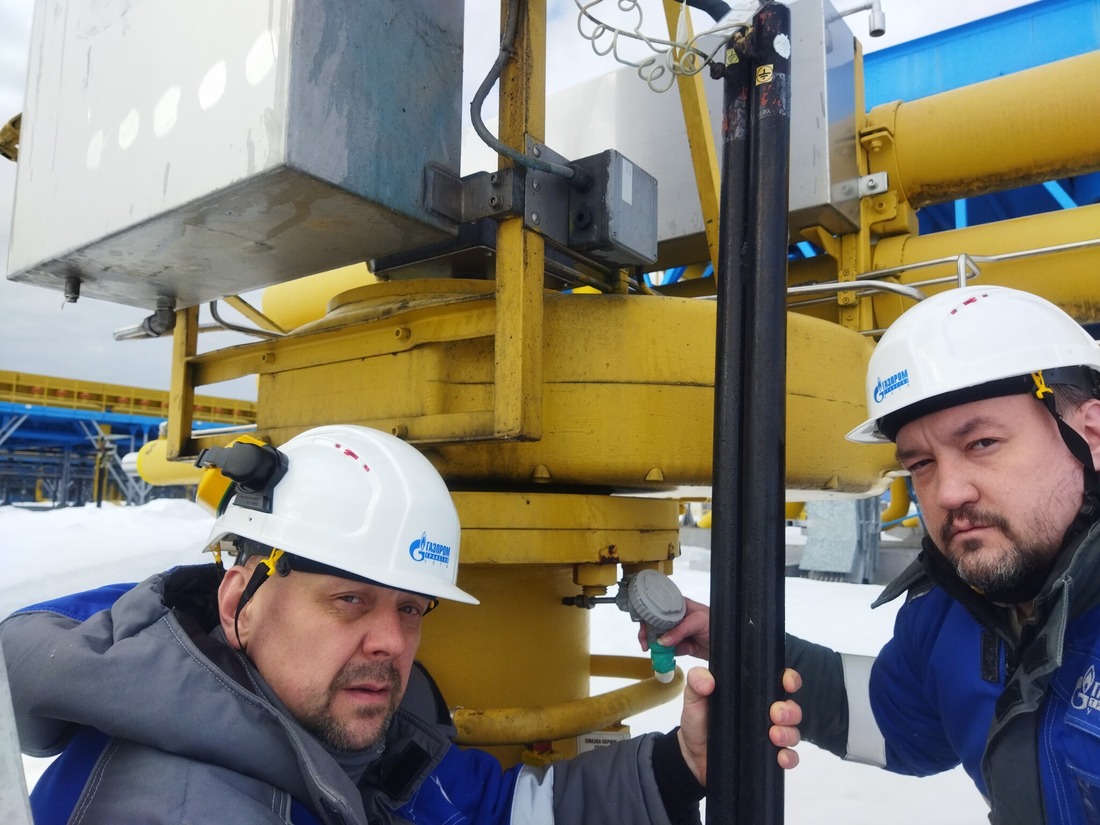

Устройство, предназначенное для определения наличия жидкости в колонне шарового крана подземного исполнения, стационарно крепится на колонне крана с помощью магнита и позволяет производить определение наличия жидкости в полости колонны крана путем оптической дальнометрии, сигнализируя о наличии жидкости в кране морганием красного светодиода, а о своей нормальной работе морганием зелёного светодиода. Устройство представляет собой микроконтроллер с программным обеспечением, реализующим установленный алгоритм работы, к которому присоединен посредством SPI лазерный модуль измерения расстояния, расположенный на выносном зонде диаметром менее 10 мм.
Применение полезной модели позволяет осуществлять определение наличия жидкости в колонне шаровых кранов подземного исполнения, не прибегая при этом: к трудозатратным и менее оперативным способам, к дооснащению колонн кранов стационарными датчиками уровня жидкости, что потребует значительного изменения конструкции колонн.

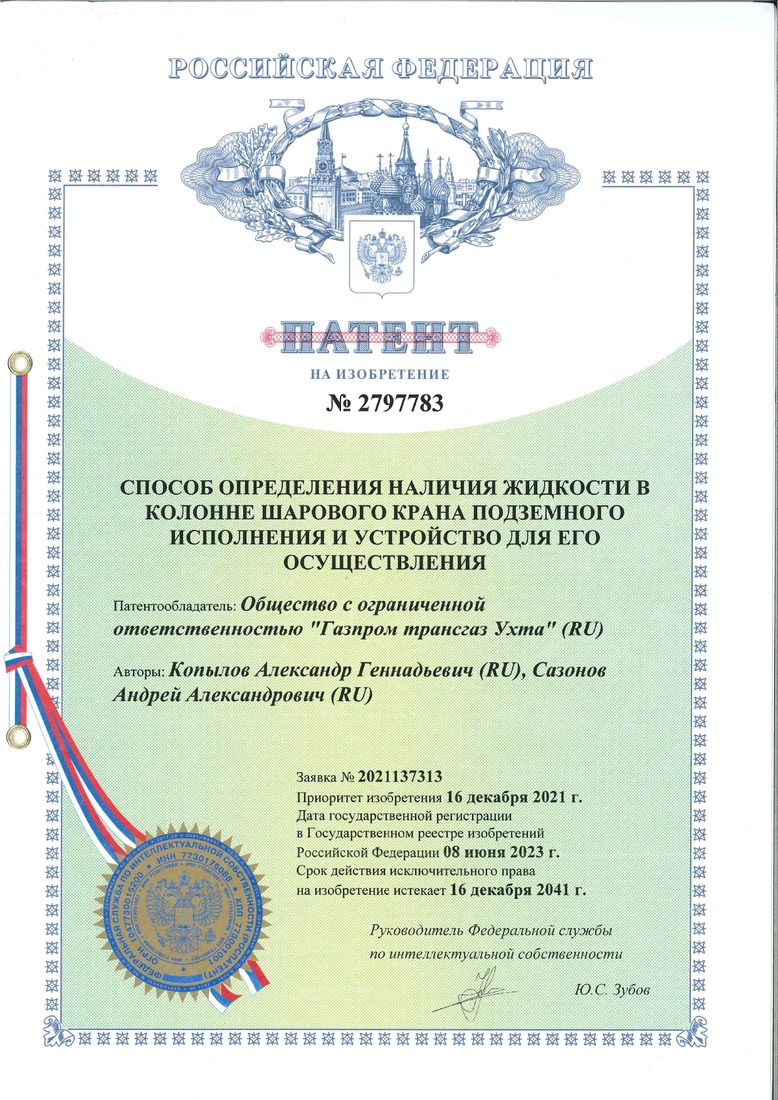

На изобретение был получен патент РФ № 2797783, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
