Способ перестановки шаровых кранов с пневматическим приводом и устройство для его осуществления

В 2017 году инженером по ремонту ГКС Синдорского ЛПУМГ Вячеславом Носовым была завершена разработка способа для перестановки шаровых кранов с пневматическим приводом и устройства для его осуществления.

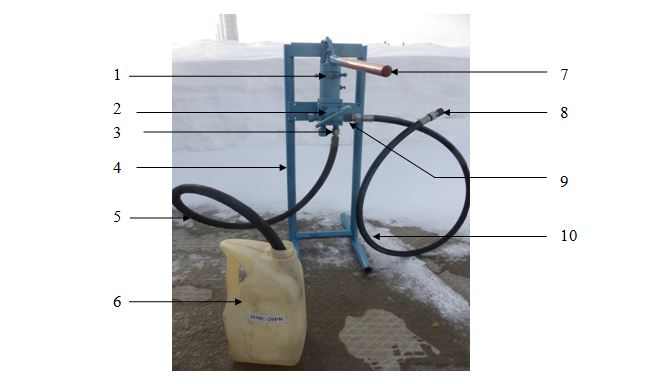

Фото 1. Устройство в сборе (аварийный комплект) 1 Насос гидравлический 2 Ручка конечного положения золотника 3 Шпилька крепления всасывающего рукава 4 Несущая рама 5 Всасывающий рукав 6 Переносная емкость с гидравлической жидкостью 7 Ручка насоса 8 Переходник к гидросистеме привода 9 Шпилька крепления рукава высокого давления 10 Рукав высокого давления

Способ заключается в перестановке шарового крана воздействием на цилиндр его привода давлением гидравлической жидкости при помощи переносного устройства, состоящего из шланга высокого давления для подсоединения к приводу шарового крана, несущей рамы с расположенными на ней емкостью с гидравлической жидкостью и ручным гидравлическим насосом, соединенными между собой всасывающим шлангом.

В период с 2017 года по настоящее время способ перестановки шаровых кранов с пневматическим приводом и устройство для его осуществления успешно используются при перестановке шаровых кранов с пневматическим приводом на объектах Сосногорского, Синдорского, Нюксенского и Грязовецкого ЛПУМГ.

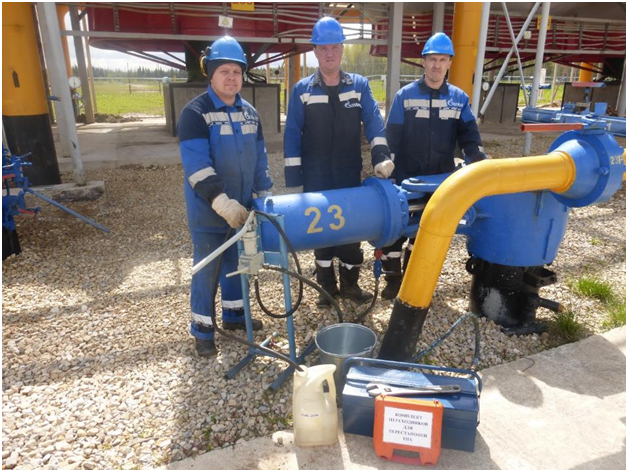

Фото 2. Использование запатентованной разработки работниками Синдорского ЛПУМГ

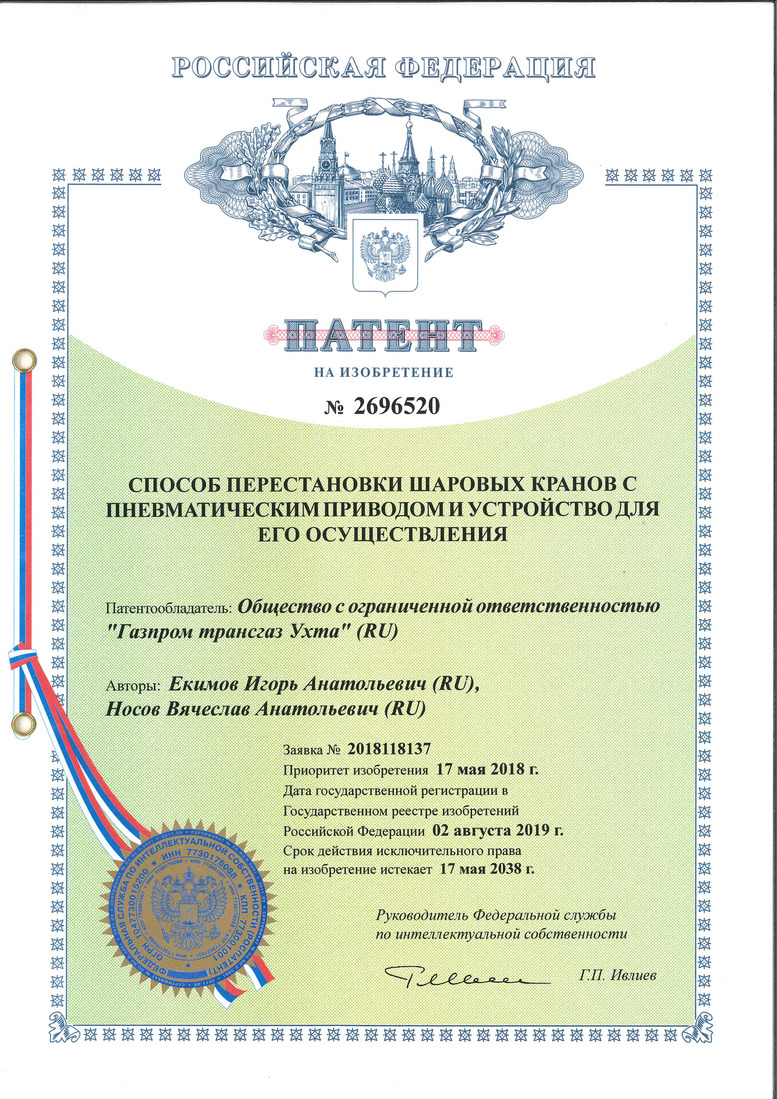

На изобретение был получен патент РФ № 2696520, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
