Способ подъёма проводов на траверсу линий электропередач и устройство для его осуществления
В 2017 году электромонтёром по ремонту воздушных линий электропередач службы защиты от коррозии Вуктыльского ЛПУМГ Владимиром Дубинкиным была завершена реализация опытного образца устройства подъёма проводов на траверсу линий электропередач, а также разработан способ его применения на производстве.
Устройство для подъема проводов на траверсу линий электропередач (далее — ЛЭП) представляет собой конструкцию, состоящую из рамы, в нижней части которой установлен шток с пружиной, который обеспечивает автоматическую фиксацию рамы на траверсе опоры. Подъёмный механизм представляет собой трубу-рычаг с зацепом и проушиной. Вращение рычага обеспечивается с помощью радиального шарикоподшипника, установленного в раму с помощью болтового соединения. Данная конструкция подъёмного механизма позволяет прилагать небольшие усилия электромонтера в процессе производства работ, связанных с подъёмом проводов на траверсу ЛЭП.

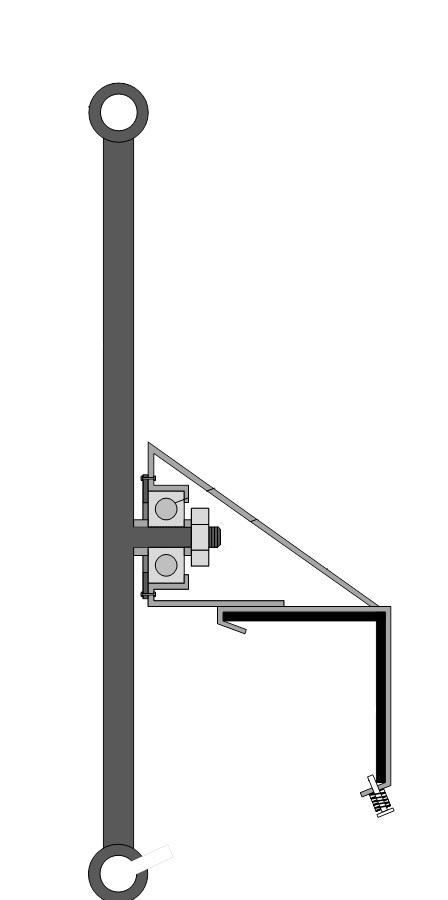

Эскиз устройства
Способ подъёма проводов на траверсу осуществляется следующим образом. Поднявшись на опору, электромонтёр устанавливает на траверсу устройство для подъема проводов. Спустившись до места провисания провода, работник подтягивает его до высоты трубы-рычага устройства и продевает провод в зацеп, после чего начинает тянуть трубу-рычаг устройства за проушину. Труба-рычаг прокручивается вокруг своей оси, зацеп с проводом поднимается, и в верхней точке провод высвобождается и опускается на траверсу. При необходимости проведения работ с земли, электромонтёр, продев провод в зацеп и спустившись на землю, осуществляет натяжение трубы-рычага канатом¸ закреплённым заранее за проушину трубы-рычага устройства.
В 2017 году устройство было успешно опробовано при текущем ремонте ВЛ-6кВ № 1 Вуктыльского ЛПУМГ и в дальнейшем предполагается к использованию в службах защиты от коррозии всех ЛПУМГ.

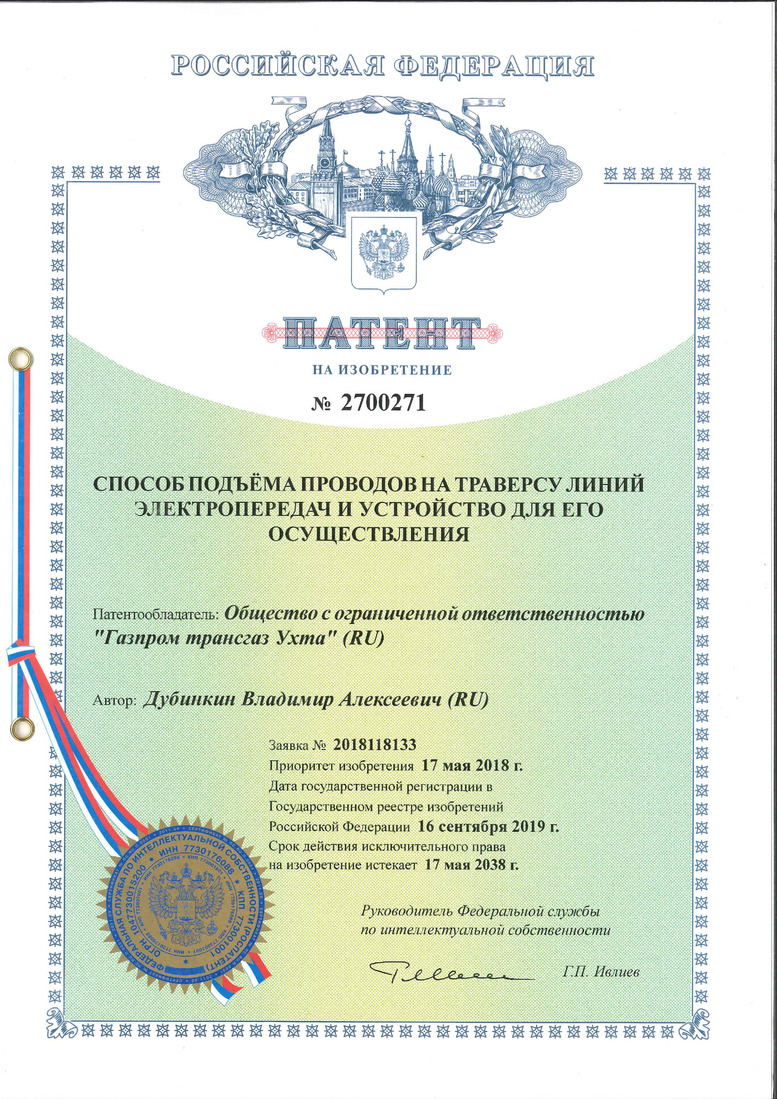

На изобретение был получен патент РФ № 2700271, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).

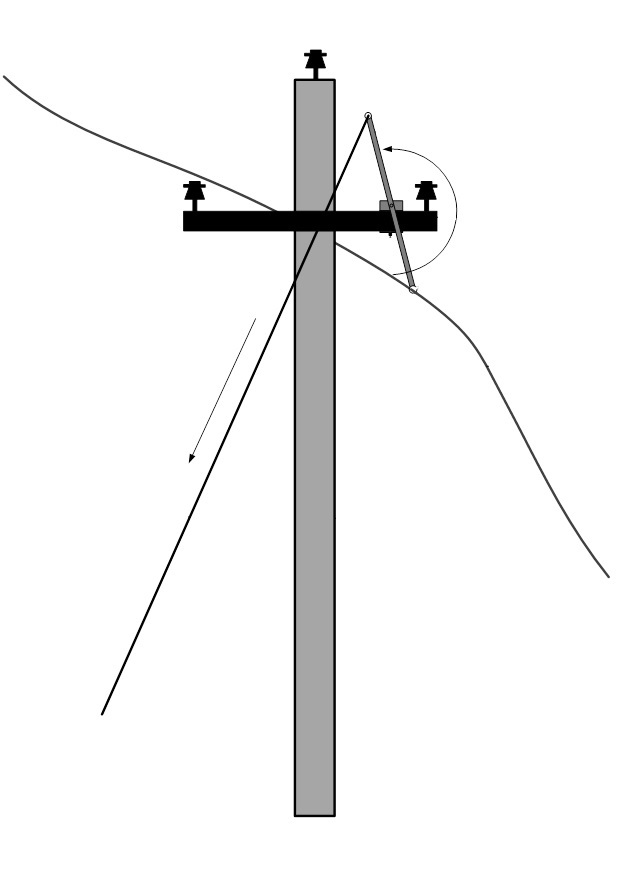

Способ применения устройства
Владимир Дубинкин, автор патента
Контактные данные автора текста для связи:
Галиахметов Даниль Мударисович, начальник службы защиты от коррозии
Телефон: 63204
Электронная почта: dgaliahmetov@sgp.gazprom.ru
