Способ повышения надежности пневмосистемы управления входного направляющего аппарата газотурбинных двигателей ДУ80Л1 и ДН80Л1 в составе газоперекачивающих агрегатов типа ГПА-Ц-25СД/100-1,35М
В 2019 начальником цеха КС «Новоурдомская» Евгением Цывцыным и инженером по ЭОГО (сменным) 2 категории Урдомского ЛПУМГ Артемом Сарановым была завершена разработка способа повышения надежности пневмосистемы управления входного направляющего аппарата газотурбинных двигателей (ГТД) ДУ80Л1 и ДН80Л1 в составе газоперекачивающих агрегатов (ГПА) типа ГПА-Ц-25СД/100-1,35М.
Начальник цеха КС «Новоурдомская» Евгений Цывцын и инженер по ЭОГО (сменным) 2 категории Урдомского ЛПУМГ Артем Саранов

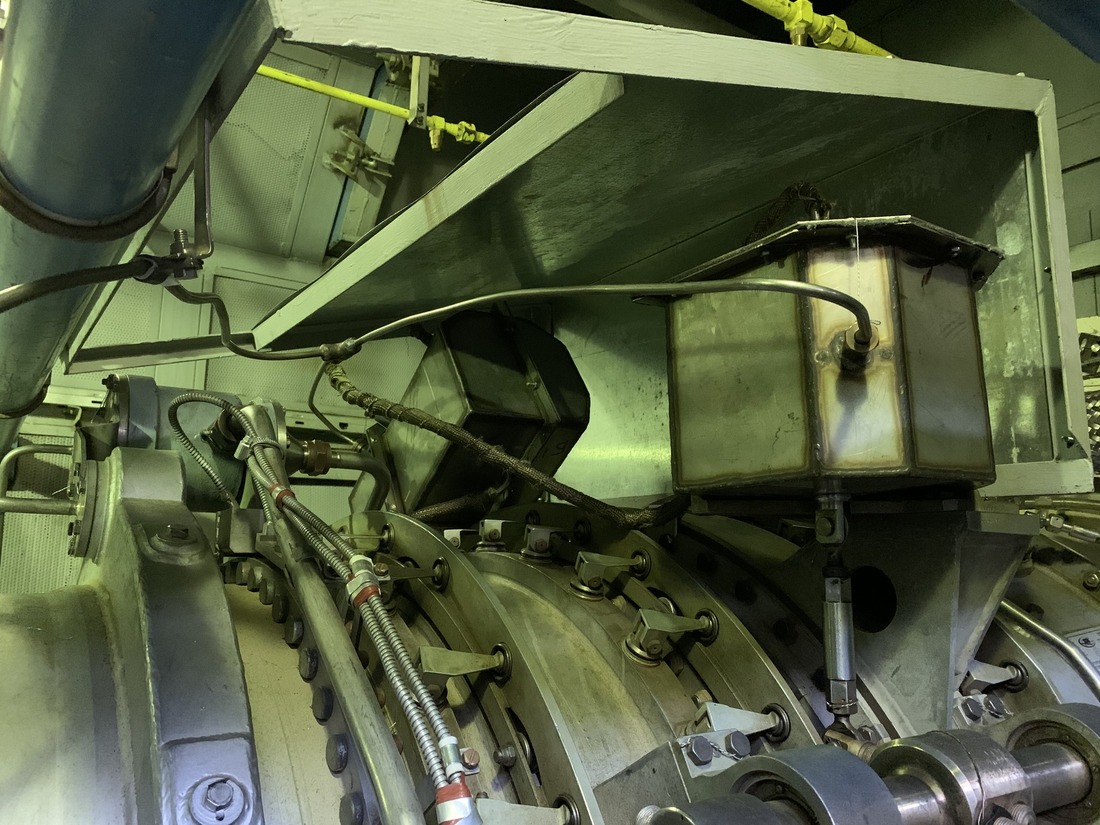

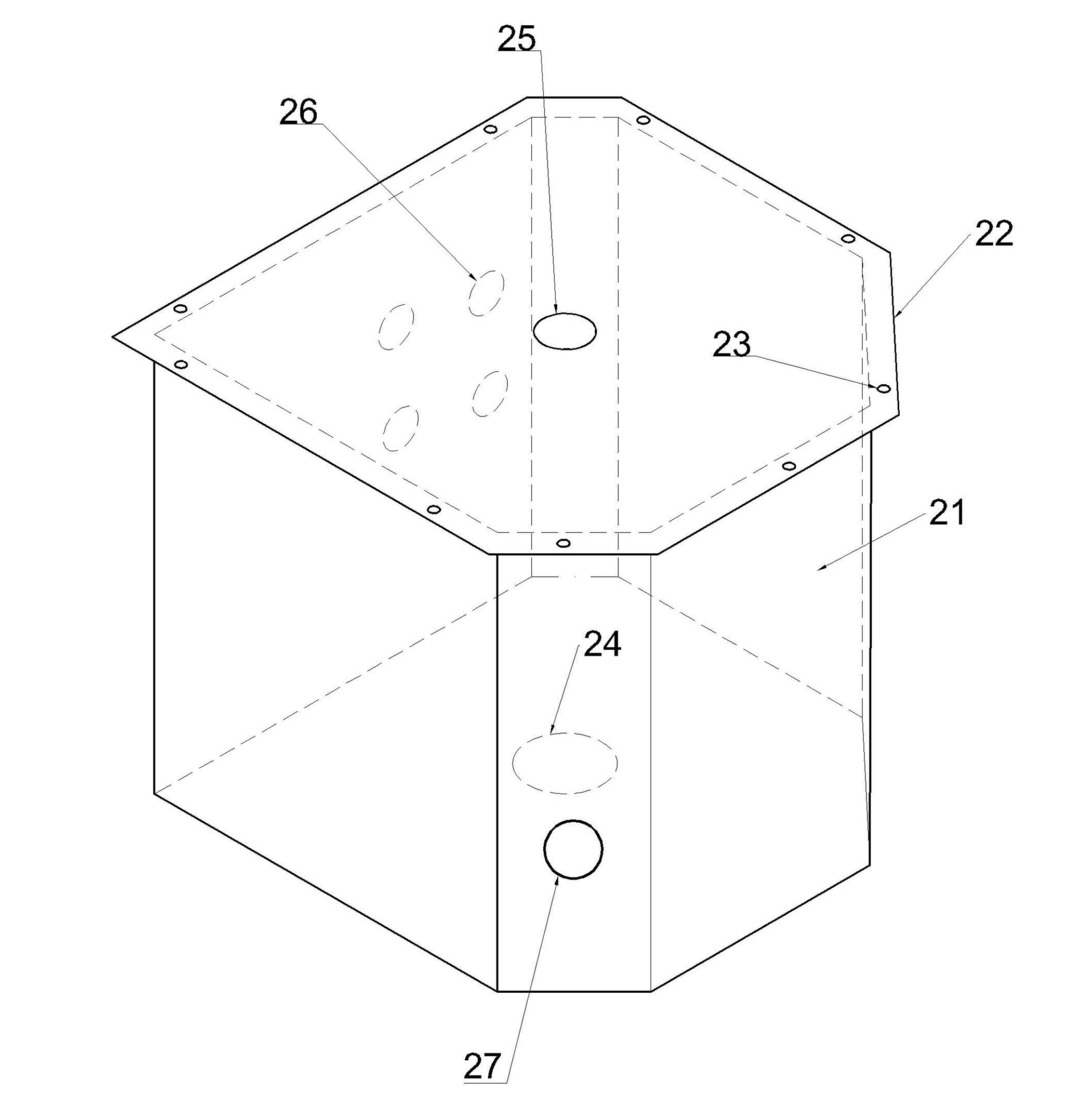

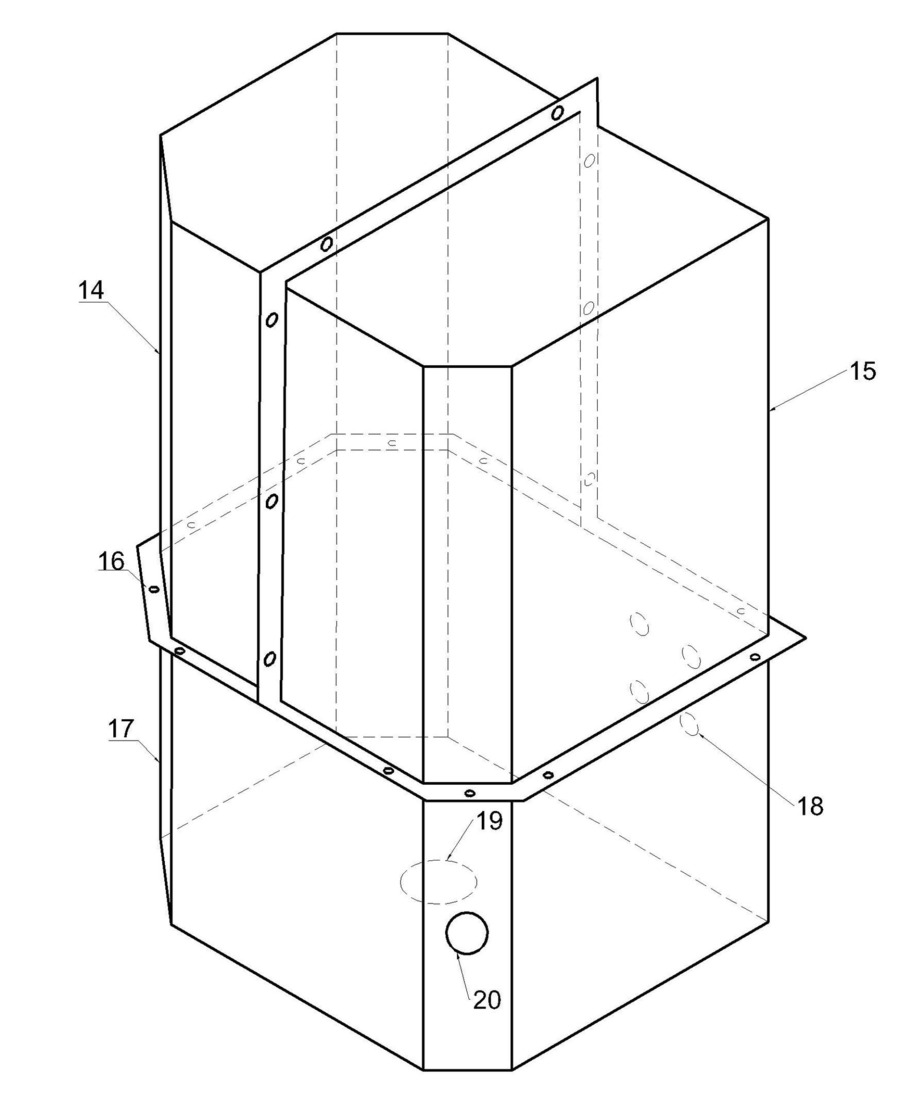

Способ заключается в том, что на основной и вспомогательный пневмоцилиндры устанавливают изолирующие кожухи и обеспечивают подачу в полости между ними и пневмоцилиндрами горячего воздуха путём монтажа воздушной магистрали от места отбора на переходной части ГТД до кожухов пневмоцилиндров.
Внедрение изобретения повышает надежность работы ГПА при их эксплуатации в осенне-зимний период времени за счет исключения аварийных остановов, возникающих по причине отказа системы пневмоуправления входным направляющим аппаратом.
В 2020 году способ был успешно внедрён на четырёх ГПА
КС «Новоурдомская» КЦ № 6 Урдомского ЛПУМГ и в дальнейшем предполагается к внедрению на всех агрегатах подобного типа всех ЛПУМГ.

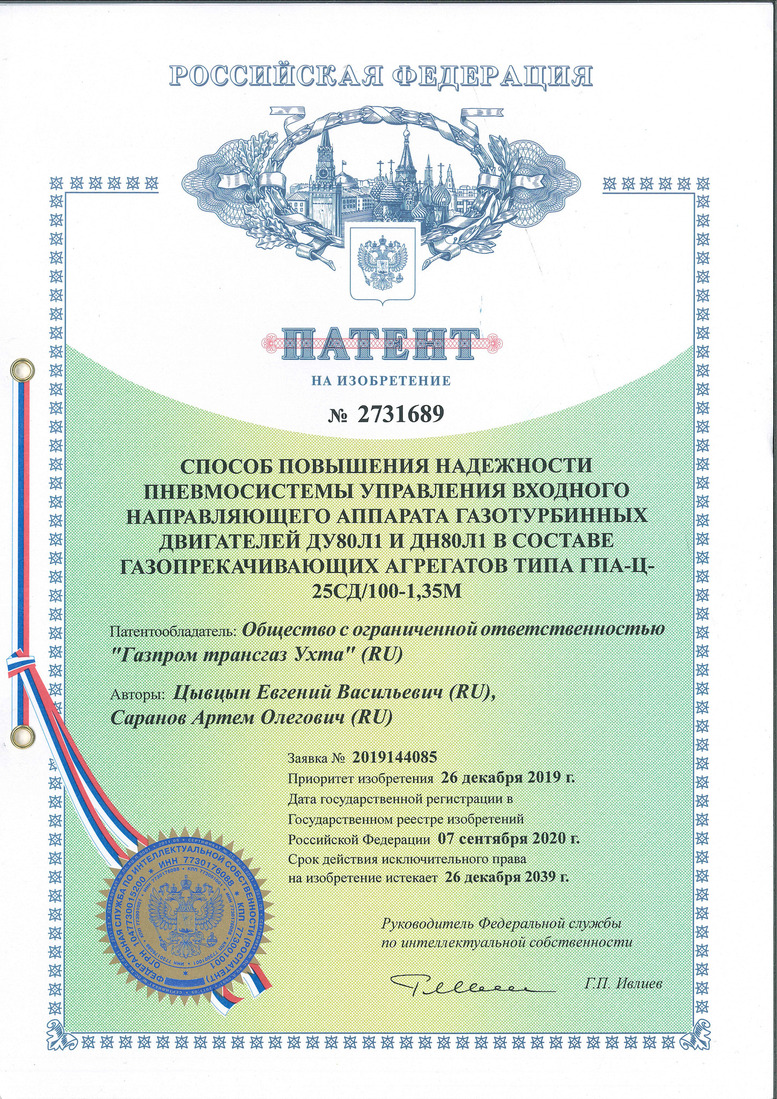

На изобретение получен патент РФ № 2731689. Подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www.fips.ru).
Схема принципиальная подачи горячего воздуха от газотурбинного двигателя в полости между кожухами и пневмоцилиндрами (основным и вспомогательным)
.jpg)
.jpg)
