Способ промывки форсунок газотурбинного двигателя ДГ-90Л2.1 и установка для его осуществления
В 2017 году начальником КЦ №5 Приводинского ЛПУМГ Олегом Кучиным и инженером по эксплуатации КЦ №5 Иваном Калининым в целях повышения эффективности планово-предупредительных ремонтов газотурбинных двигателей ДГ-90Л2.1 была завершена разработка и реализация способа промывки форсунок газотурбинного двигателя ДГ90Л2.1.
Олег Кучин, автор изобретения, лучший изобретатель ООО «Газпром трансгаз Ухта» по итогам 2019 года
Способ заключается в промывке форсунок под давлением в течение длительного времени на специально разработанной установке, предусматривающей впрыск моющего раствора в расходные каналы форсунок. Сама установка состоит из расходного бака, на боковых стенках которого установлены крепежные планки с вырезами для установки форсунок, надежная фиксация которых обеспечивается специальными стержнями, закрепленными на верхних поверхностях планок. Для организации циркуляции жидкости, заливаемой в бак, в установке предусмотрен циркуляционный насос с всасывающим и нагнетающим трубопроводами. Из нагнетающего трубопровода жидкость попадает в нагнетающий коллектор, в верхней части которого имеются штуцеры для подключения гибких шлангов, через которые жидкость подается к форсункам. На нагнетающем коллекторе установлен отсечной кран, позволяющий подавать раствор только на одну секцию коллектора, для промывки неполного комплекта форсунок, в которой в случае необходимости для предотвращения попадания на вход циркуляционного насоса вымываемых из форсунки отложений предусмотрена фильтрующая перегородка. Все части установки размещены на общей раме.

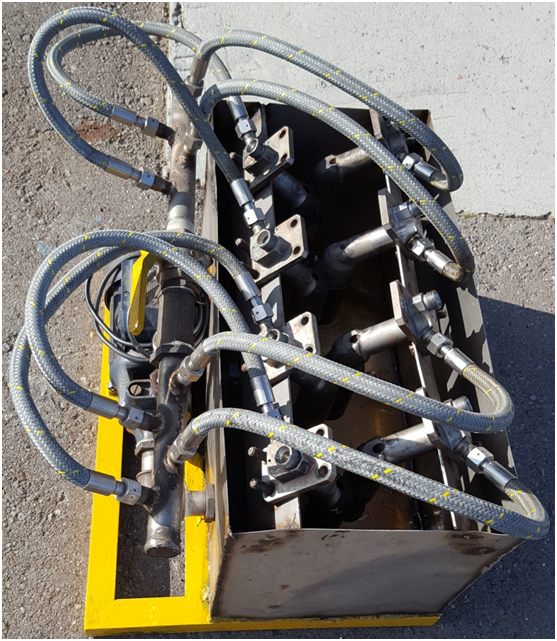

Фото установки для промывки форсунок газотурбинного двигателя ДГ90Л2.1
В качестве моющего раствора используется промывочная жидкость, которая вымывает отложения и выводит их из каналов форсунок. По окончании промывки из расходного бака сливается моющий раствор и заливается дистиллированная вода. В течение нескольких минут форсунки промываются дистиллированной водой с последующей просушкой сжатым воздухом.

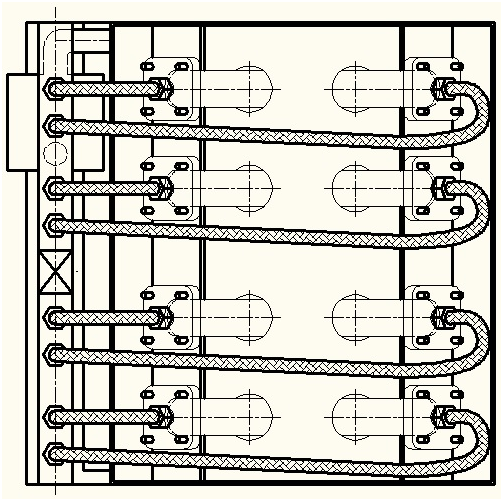

Эскиз установки для промывки форсунок газотурбинного двигателя ДГ90Л2.1
Эскиз установки для промывки форсунок газотурбинного двигателя ДГ90Л2.1
В 2019 году способ промывки форсунок газотурбинного двигателя ДГ90Л2.1 был успешно применён при проведении технического обслуживания ГПА №54 Приводинского ЛПУМГ и ГПА № 53 Мышкинского ЛПУМГ. В 2020 году техническое решение также было внедрено на КЦ №5 Урдомского ЛПУМГ.
Иван Калинин, автор изобретения
В результате использования изобретения в 2019 году был достигнут экономический эффект, который составил 5 миллионов 467 тысяч рублей, а в 2020 — 5 миллионов 366 тысяч рублей.

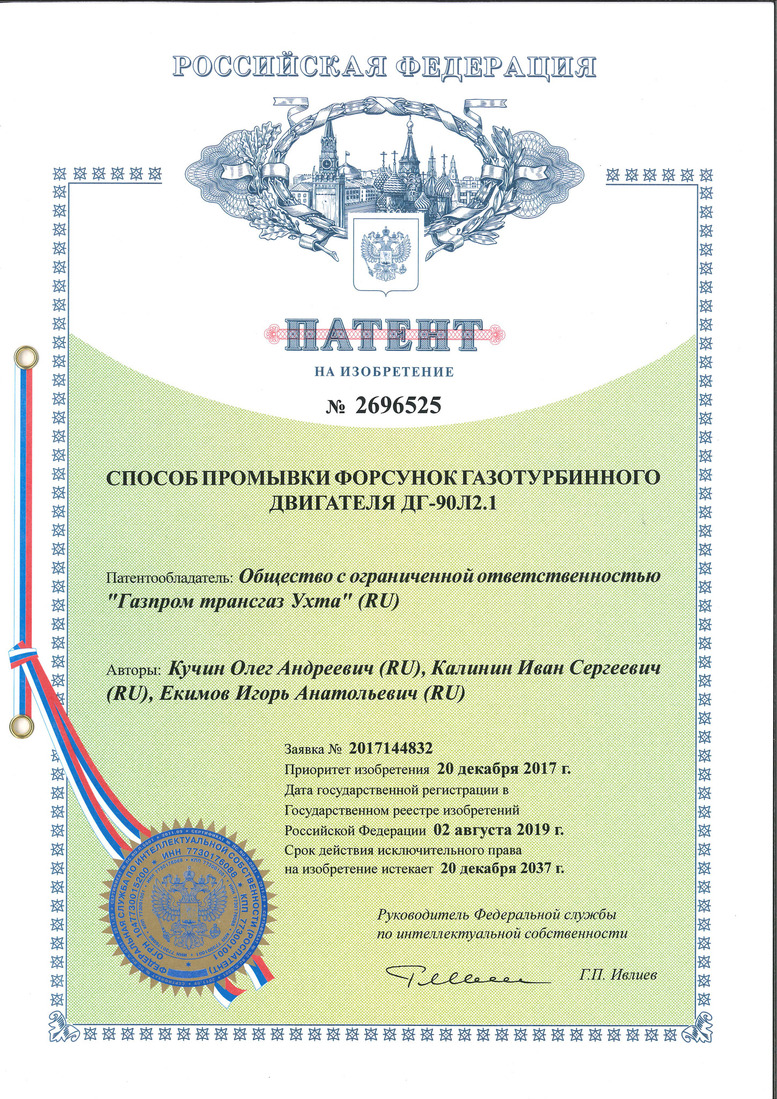

На изобретение был получен патент РФ № 269525, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
