Способ протаскивания трубопровода
В 2024 году специалистами Службы строительного контроля ООО «Газпром трансгаз Ухта» (Король С.Я, Шигапов Р.О.) совместно с специалистами филиала ООО «Газпром ВНИИГАЗ» в г. Ухта (Шишкин И.В., Кузьбожев П.А., Казакова Т.И.) получен патент на изобретение «Способ протаскивания трубопровода».
Способ протаскивания трубопровода относится к трубопроводному транспорту и может быть использовано при бестраншейной прокладке трубопроводов через естественные и искусственные препятствия, в частности методом «труба в трубе».
Техническим результатом способа протаскивания трубопровода является повышение степени закрепленности проектного положения опорно-центрирующих колец (спейсеров) и их осевого позиционирования в процессе протаскивания трубопровода через защитные футляры.
Данный способ протаскивания трубопровода повышает надежность проведения строительных работ при прокладке трубопроводов через естественные и искусственные препятствия.
Способ протаскивания трубопровода, включающий размещение на трубопроводе опорно-центрирующих колец на подкладных фрикционных ковриках, опускание плети трубопровода в траншею на технологические опоры, приварку направляющей заглушки к концу плети трубопровода, протаскивание стального троса в защитный футляр и закрепление его на направляющей заглушке плети трубопровода, присоединение другого конца троса к тяговой технике, подъем плети трубопровода и ввод ее в защитный футляр с соблюдением их полной соосности, протаскивание плети трубопровода в защитный футляр, заделку концов защитного футляра, засыпку котлована, отличающийся тем, что нечетные пары опорно-центрирующих колец, считая с направляющей заглушки, закрепляют между собой упругими металлическими или полимерными тросами в количестве не менее 2 единиц, четные пары опорно-центрирующих колец, считая с направляющей заглушки, закрепляют между собой упруго-изгибаемыми металлическими или полимерными стержнями в количестве не менее 2 единиц, направляющую заглушку и первое опорно-центрирующее кольцо, расположенное сразу после нее, закрепляют между собой упругими металлическими или полимерными тросами в количестве не менее 2 единиц.

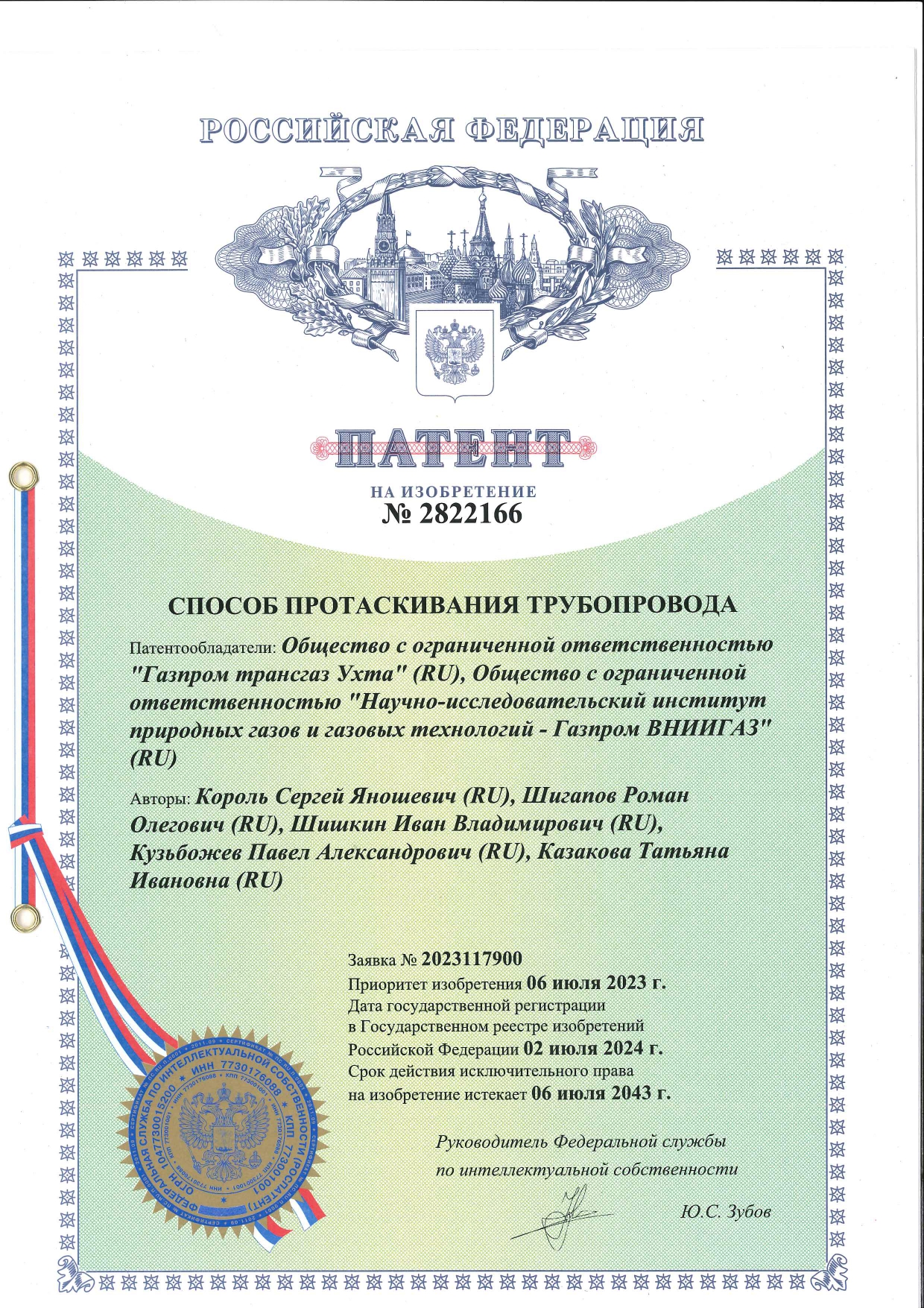

На полезную модель был получен патент РФ № 2822166, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
Контактные данные автора текста для связи:
Король Сергей Яношевич, начальник службы строительного контроля
Телефон: 73785
Электронная почта: skorol@sgp.gazprom.ru
Шигапов Роман Олегович, инженер 1 категории службы строительного контроля
Телефон: 73763
Электронная почта: rshigapov@sgp.gazprom.ru
Способ протаскивания трубопровода относится к трубопроводному транспорту и может быть использовано при бестраншейной прокладке трубопроводов через естественные и искусственные препятствия, в частности методом «труба в трубе».
Техническим результатом способа протаскивания трубопровода является повышение степени закрепленности проектного положения опорно-центрирующих колец (спейсеров) и их осевого позиционирования в процессе протаскивания трубопровода через защитные футляры.
Данный способ протаскивания трубопровода повышает надежность проведения строительных работ при прокладке трубопроводов через естественные и искусственные препятствия.
Способ протаскивания трубопровода, включающий размещение на трубопроводе опорно-центрирующих колец на подкладных фрикционных ковриках, опускание плети трубопровода в траншею на технологические опоры, приварку направляющей заглушки к концу плети трубопровода, протаскивание стального троса в защитный футляр и закрепление его на направляющей заглушке плети трубопровода, присоединение другого конца троса к тяговой технике, подъем плети трубопровода и ввод ее в защитный футляр с соблюдением их полной соосности, протаскивание плети трубопровода в защитный футляр, заделку концов защитного футляра, засыпку котлована, отличающийся тем, что нечетные пары опорно-центрирующих колец, считая с направляющей заглушки, закрепляют между собой упругими металлическими или полимерными тросами в количестве не менее 2 единиц, четные пары опорно-центрирующих колец, считая с направляющей заглушки, закрепляют между собой упруго-изгибаемыми металлическими или полимерными стержнями в количестве не менее 2 единиц, направляющую заглушку и первое опорно-центрирующее кольцо, расположенное сразу после нее, закрепляют между собой упругими металлическими или полимерными тросами в количестве не менее 2 единиц.
На полезную модель был получен патент РФ № 2822166, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
