Способ центровки блока датчиков магнитного подвеса

В 2021 году специалисты Печорского ЛПУМГ Гончаров Игорь Олегович, Матюшкин Иван Иванович, Галеев Алексей Владимирович, Бердин Игорь Владимирович и Рубин Михаил Николаевич завершили и реализовали способ центровки блока датчиков магнитного подвеса.

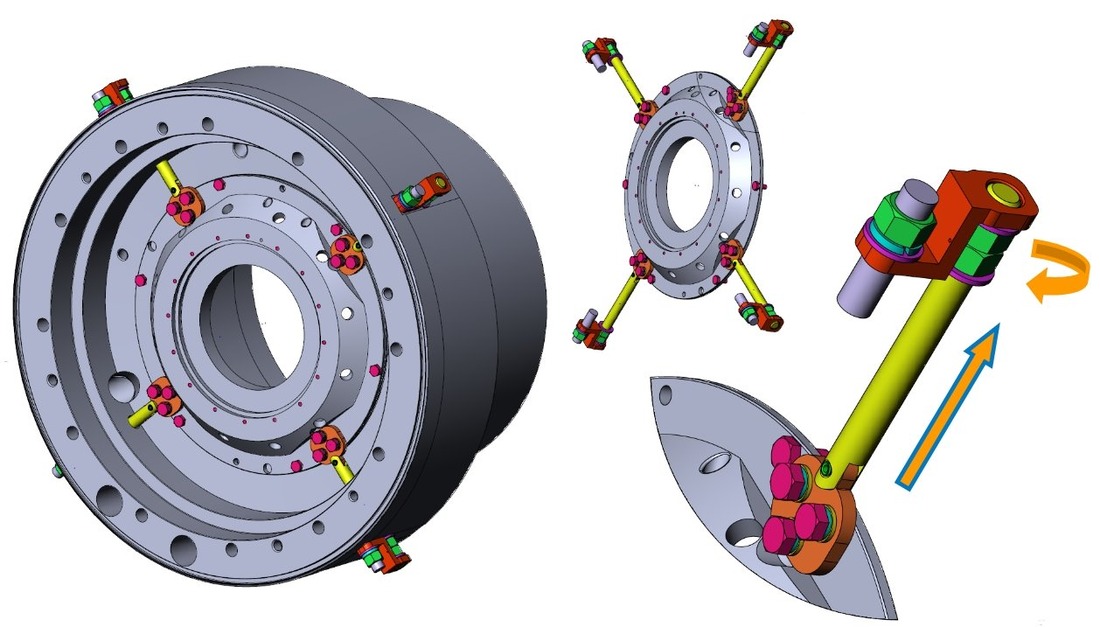

Изобретение относится к области машиностроения и может быть использовано при технологических операциях сборки магнитных подвесов центробежных нагнетателей, их ремонте и иных работах по регулировке положения подвижных элементов вращающихся механизмов относительно неподвижных. Элементы для регулировки положения радиальных блоков датчиков размещаются за пределами корпуса опор. Способ центровки подразумевает монтаж к радиальным блокам датчиков четырех штоков с резьбой на конце. На свободные с резьбой концы накручиваются отжимные гайки, с помощью которых происходит осевое перемещение штоков. Так как штоки жестко связаны с корпусом блоков датчиков, то даже незначительное их смещение приводит к изменению положения корпуса блоков датчиков и, соответственно, радиального блока датчиков.
Техническим результатом является центровка блоков датчиков опор магнитного подвеса без демонтажа элементов опор нагнетателя, обеспечение заданной точности радиальных зазоров, сокращение времени на регулировку зазоров.

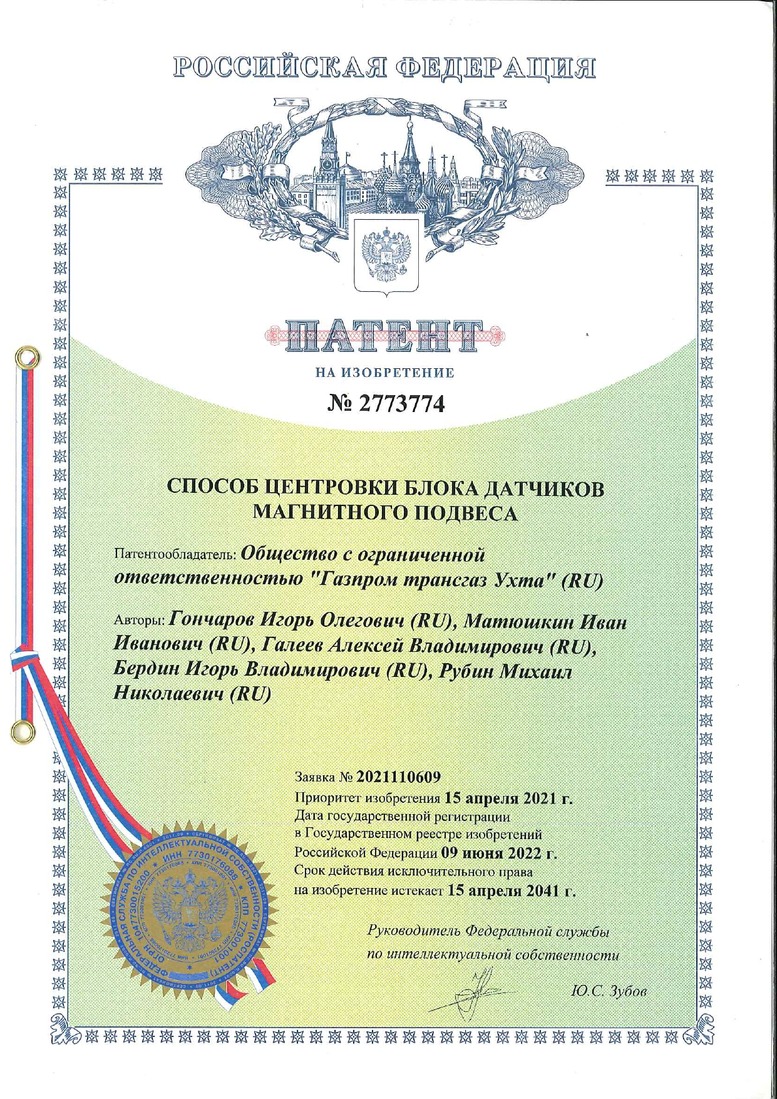

На изобретение был получен патент РФ № 2773774, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).

Контактные данные авторов для связи:
Гончаров Игорь Олегович, заместитель начальника цеха 1,2 КС «Усинская»
Электронная почта: igoncharov@sgp.gazprom.ru
