Способ удаления отложений из дренажных трубопроводов запорной арматуры и устройство для его осуществления
В 2020 году ведущим инженером по ремонту ГКС Юбилейного ЛПУМГ Сергеем Дьяковым была завершена разработка и реализация опытного образца устройства и способа для удаления отложений из дренажных трубопроводов в целях разделения и последующего удаления отложений из дренажных трубопроводов запорной арматуры при техническом обслуживании (обследовании) трубопроводной арматуры, а также ее ремонте на объектах транспорта газа, без нанесения вреда окружающей среде.

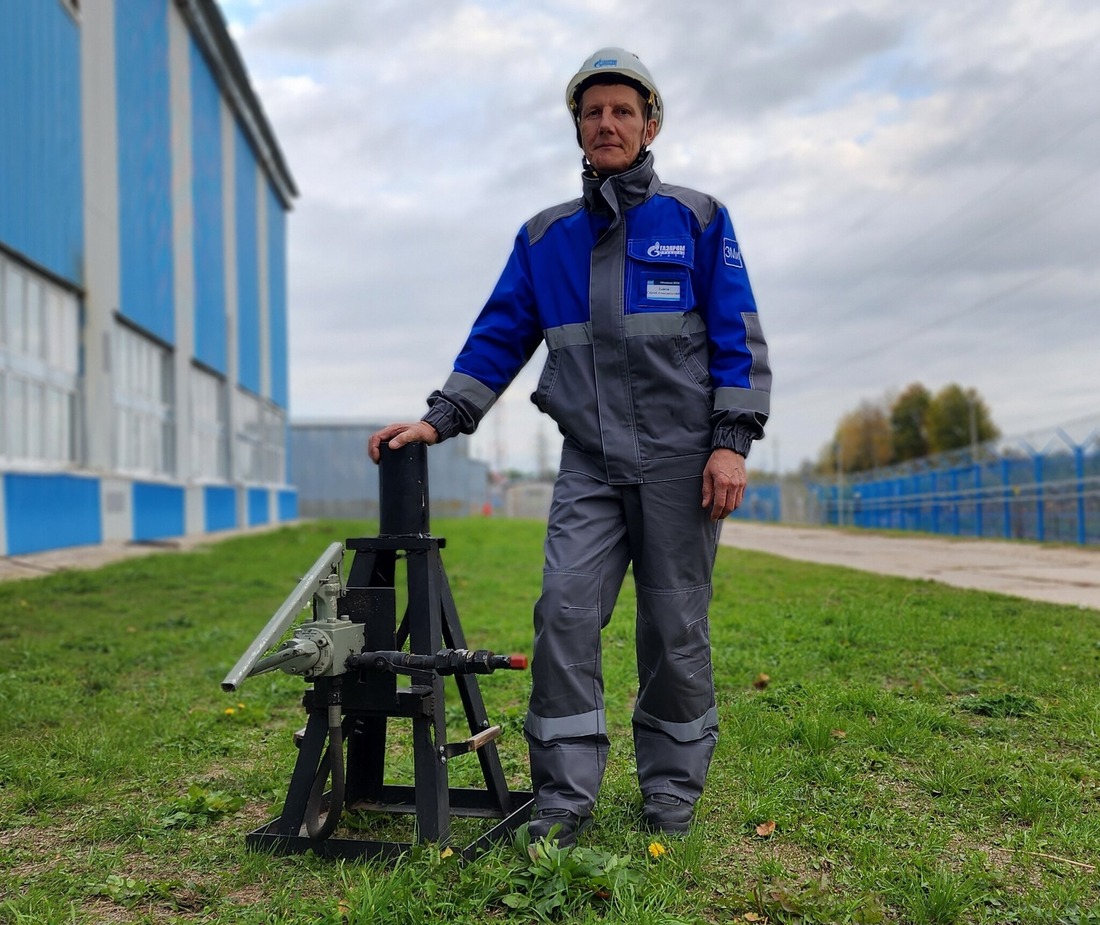

Устройство состоит из ручного гидравлического насоса с баком для промывочной жидкости, установленных на раме. Для присоединения бака к ручному гидравлическому насосу использовано резьбовое присоединение рукава высокого давления. На линии нагнетания устройства последовательно установлен обратный клапан осевого потока для автоматического предотвращения потока отложений при прохождении их по дренажному трубопроводу в ручной насос и шаровый кран, который в случае потери герметичности обратного клапана позволит исключить воздействие давления отложений при их прохождению по дренажному трубопроводу на ручной насос, при этом шаровой кран переводится в закрытое положение. В качестве промывочной жидкости применяется керосин.
Изобретение позволяет обеспечивать проведение регламента по продувке конденсата и влаги до выхода чистого газа, путем предварительного разделения отложений до мелких фракций, c их последующим сбором с сопутствующим газоконденсатом для дальнейшей утилизации.
В 2020 году изобретение было успешно опробовано на шаровых кранах узлов подключения КЦ №1,2 Юбилейного ЛПУМГ и применяется при наличии выше указанных дефектов.
На изобретение был получен патент РФ № 2801862, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
Контактные данные авторов для связи:
Дьяков Сергей Александрович, ведущий инженер по ремонту ГКС
Телефон: 46329
Электронная почта: sdiakov@sgp.gazprom.ru
Устройство состоит из ручного гидравлического насоса с баком для промывочной жидкости, установленных на раме. Для присоединения бака к ручному гидравлическому насосу использовано резьбовое присоединение рукава высокого давления. На линии нагнетания устройства последовательно установлен обратный клапан осевого потока для автоматического предотвращения потока отложений при прохождении их по дренажному трубопроводу в ручной насос и шаровый кран, который в случае потери герметичности обратного клапана позволит исключить воздействие давления отложений при их прохождению по дренажному трубопроводу на ручной насос, при этом шаровой кран переводится в закрытое положение. В качестве промывочной жидкости применяется керосин.
Изобретение позволяет обеспечивать проведение регламента по продувке конденсата и влаги до выхода чистого газа, путем предварительного разделения отложений до мелких фракций, c их последующим сбором с сопутствующим газоконденсатом для дальнейшей утилизации.
В 2020 году изобретение было успешно опробовано на шаровых кранах узлов подключения КЦ №1,2 Юбилейного ЛПУМГ и применяется при наличии выше указанных дефектов.
На изобретение был получен патент РФ № 2801862, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
