Способ выполнения импульсной обвязки трубопроводной арматуры на крановых узлах, расположенных в условиях заболоченной местности и подвижного грунта
В 2018 году инженером службы АСУ, А и ТМ Печорского ЛПУМГ Александром Чекушиным разработан способ выполнения импульсной обвязки трубопроводной арматуры в целях повышения экологической и промышленной безопасности за счет предотвращения утечек газа на импульсных линиях трубопроводной арматуры, расположенной в условиях подвижного грунта и подверженной механической деформации.
Александр Чекушин, автор изобретения
В процессе строительства МГ «Бованенково-Ухта» в местах его прохождения через неустойчивые (заболоченные) участки местности строительные и эксплуатирующая организации столкнулись с проблемой проседания отдельных участков трубопровода от проектных высотных отметок. Вследствие проседания участков происходило существенное отклонение как самих участков трубопровода, так и трубопроводной арматуры с последующим образованием утечек газа по стыковым (сварным, резьбовым) соединениям и изломом стальных импульсных трубопроводов.

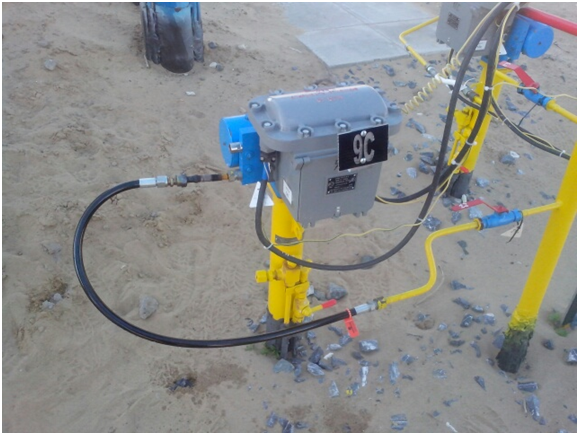

Фото импульсной линии после внедрения предлагаемого способа
Обвязка трубопроводной арматуры на крановых узлах выполняется посредством применения гибкого рукава высокого давления, изготовленного из многослойного термопластикого рукава, и монтируется с учетом присутствия дополнительного запаса по длине (провиса) для требуемого свободного хода в трех направлениях.
Внедрение изобретения позволило предотвратить утечки на импульсных обвязках трубопроводной арматуры и сократить количество газоопасных и огневых работ на ЛЧМГ и объектах КС.

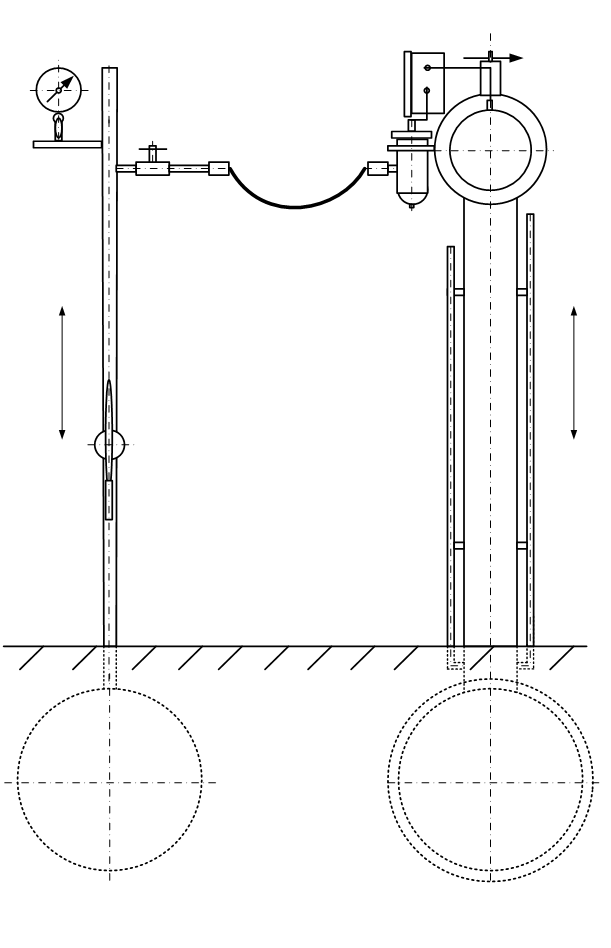

Эскиз импульсной обвязки
В 2019 году данный способ был успешно опробован и внедрен на объектах Печорского ЛПУМГ и в дальнейшем предполагается к использованию на объектах других ЛПУМГ.

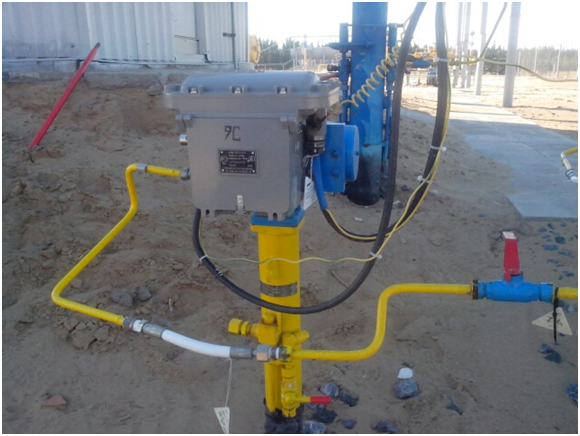

Фото импульсной линии до внедрения предлагаемого способа
На полезную модель был получен патент РФ № 2693956, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
