Стенд для поверки датчиков загазованности
В 2022 прибористом 6 разряда Распоповым Юрием Анатольевичем и прибористом 6 разряда Шуриевым Сериком Шамилевичем службы АСУ, А и ТМ Воркутинского ЛПУМГ ООО «Газпром трансгаз Ухта» была завершена разработка и реализация опытного образца стенда поверки датчиков загазованности в целях упрощения технического обслуживания сигнализаторов загазованности, проведения контроля исправности работы оптоэлектронных реле сигнализаторов серии СТГ-3-ХХХХ, настройки их чувствительности срабатывания, сокращения времени на сборку и отладку стенда, а также вывод контролируемых параметров на лицевую панель управления.

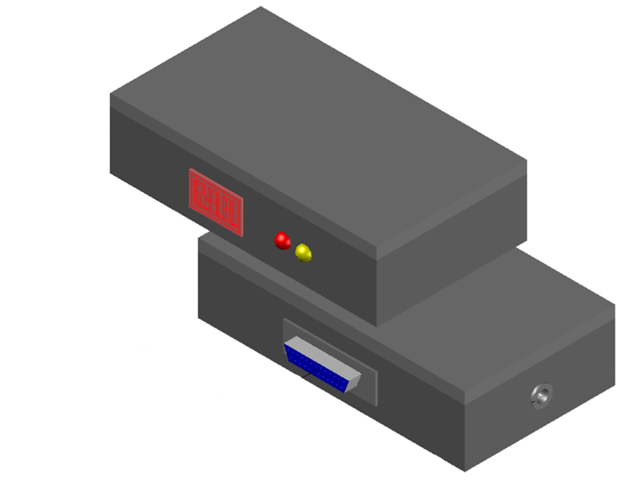

Полезная модель (стенд) собирается по упрощенной схеме относительно общеизвестной схеме, и состоит из монтажной платы, цифрового вольтметра с дисплеем, светодиодной индикации срабатывания порогов, токоограничивающего сопротивления, разъемов подключения, штекерного разъема питания стенда.
Испытание стенда для проверки и настройки сигнализаторов газа шлейфовых СТГ-3-CH4 проведено на объекте линейной части магистрального газопровода «Бованенково-Ухта» БКЭС ПРРС-13 346,6 км.
При проведении плановой проверки автоматизированной системы контроля загазованности был собран образец поверочного стенда, включающий в себя баллон с поверочной газовой смесью, вентиль точной регулировки, ротаметр, колпачок поверочный, соединительные провода и трубки.
После проведения всех проверок согласно Руководству по эксплуатации, сигнализатор газа шлейфовый СТГ-3-CH4 подключался к проверочному стенду. Питание стенда было обеспечено подключением сетевого адаптера в штекерный разъем. Произошло включение световой индикации и дисплея вольтметра, что свидетельствует о готовности устройства к работе. Далее, в течение 3 минут, осуществлялся прогрев сигнализатора, после которого произошел переход в режим работы, об инициализации которого свидетельствует появление выходного постоянного напряжения 0,4 В на цифровом дисплее устройства.
Далее осуществлялась подача на сигнализатор поверочной газовой смеси CH4 с концентрацией для первого порога (10%). По мере повышения концентрации контролируемого вещества, происходило соответствующее повышение выходного постоянного напряжения, величина которого отображалась на цифровом дисплее устройства. При достижении величины 0,7 В погас красный светодиодный индикатор предупредительной сигнализации, что свидетельствует о срабатывании первого порога сигнализатора, а именно о размыкании нормально замкнутого оптоэлектронного реле первого порога.

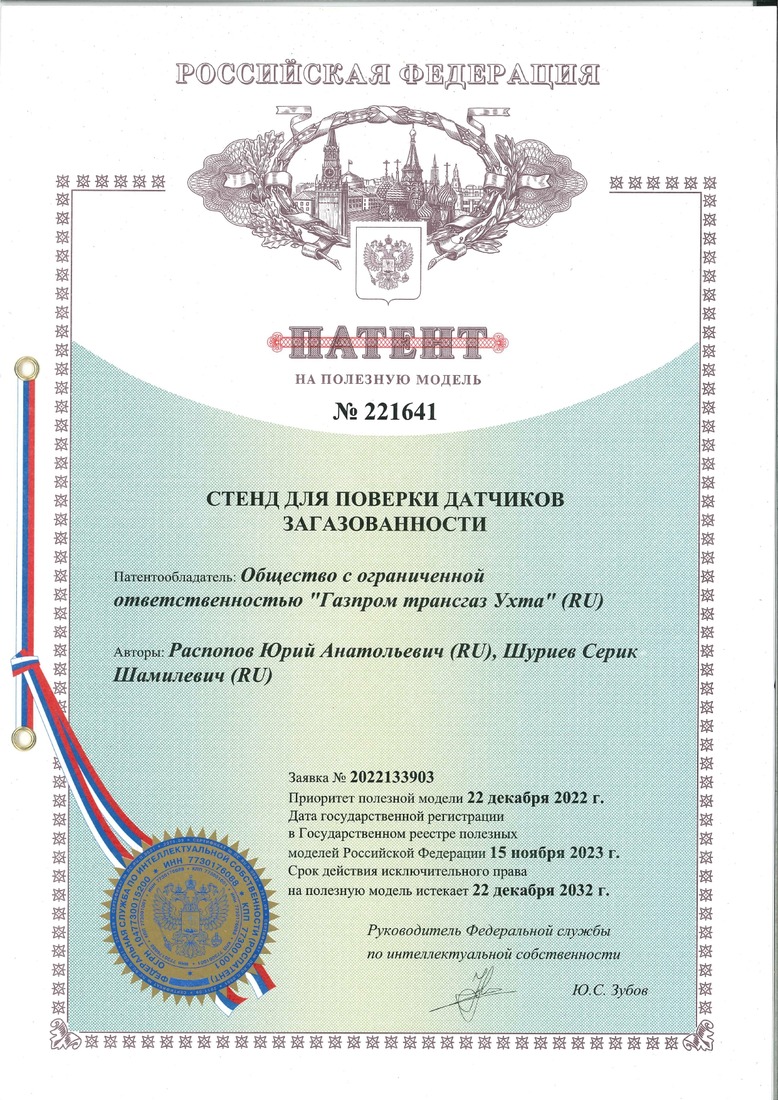

На изобретение (полезную модель) был получен патент РФ № 221641, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
Контактные данные авторов для связи:
Распопов Юрий Анатольевич, приборист 6 разряда
Телефон: 23–550
Электронная почта: iuraspopov@sgp.gazprom.ru.
Шуриев Серик Шамилевич, приборист 6 разряда
Телефон: 23550
Полезная модель (стенд) собирается по упрощенной схеме относительно общеизвестной схеме, и состоит из монтажной платы, цифрового вольтметра с дисплеем, светодиодной индикации срабатывания порогов, токоограничивающего сопротивления, разъемов подключения, штекерного разъема питания стенда.
Испытание стенда для проверки и настройки сигнализаторов газа шлейфовых СТГ-3-CH4 проведено на объекте линейной части магистрального газопровода «Бованенково-Ухта» БКЭС ПРРС-13 346,6 км.
При проведении плановой проверки автоматизированной системы контроля загазованности был собран образец поверочного стенда, включающий в себя баллон с поверочной газовой смесью, вентиль точной регулировки, ротаметр, колпачок поверочный, соединительные провода и трубки.
После проведения всех проверок согласно Руководству по эксплуатации, сигнализатор газа шлейфовый СТГ-3-CH4 подключался к проверочному стенду. Питание стенда было обеспечено подключением сетевого адаптера в штекерный разъем. Произошло включение световой индикации и дисплея вольтметра, что свидетельствует о готовности устройства к работе. Далее, в течение 3 минут, осуществлялся прогрев сигнализатора, после которого произошел переход в режим работы, об инициализации которого свидетельствует появление выходного постоянного напряжения 0,4 В на цифровом дисплее устройства.
Далее осуществлялась подача на сигнализатор поверочной газовой смеси CH4 с концентрацией для первого порога (10%). По мере повышения концентрации контролируемого вещества, происходило соответствующее повышение выходного постоянного напряжения, величина которого отображалась на цифровом дисплее устройства. При достижении величины 0,7 В погас красный светодиодный индикатор предупредительной сигнализации, что свидетельствует о срабатывании первого порога сигнализатора, а именно о размыкании нормально замкнутого оптоэлектронного реле первого порога.
На изобретение (полезную модель) был получен патент РФ № 221641, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
Контактные данные авторов для связи:
Распопов Юрий Анатольевич, приборист 6 разряда
Телефон: 23–550
Электронная почта: iuraspopov@sgp.gazprom.ru.
Шуриев Серик Шамилевич, приборист 6 разряда
Телефон: 23550
