Универсальный лабораторный блок для ремонта, настройки и диагностики электронного оборудования
В 2018 году инженером 1 категории службы связи Микуньского ЛПУМГ Сергеем Якубовским завершена разработка и реализация опытного образца универсального лабораторного блока для ремонта, настройки и диагностики электронного оборудования в целях повышения эффективности ремонта электронного оборудования.

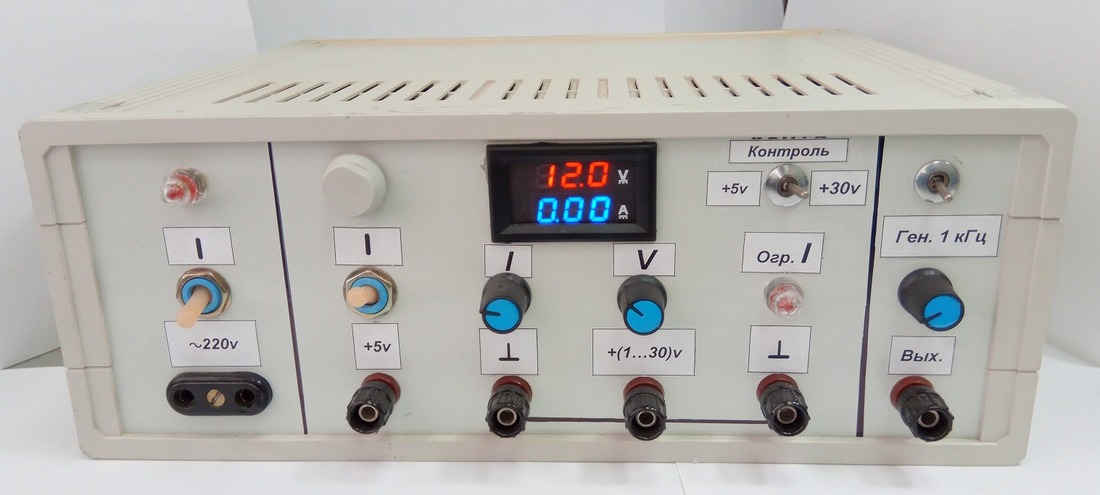

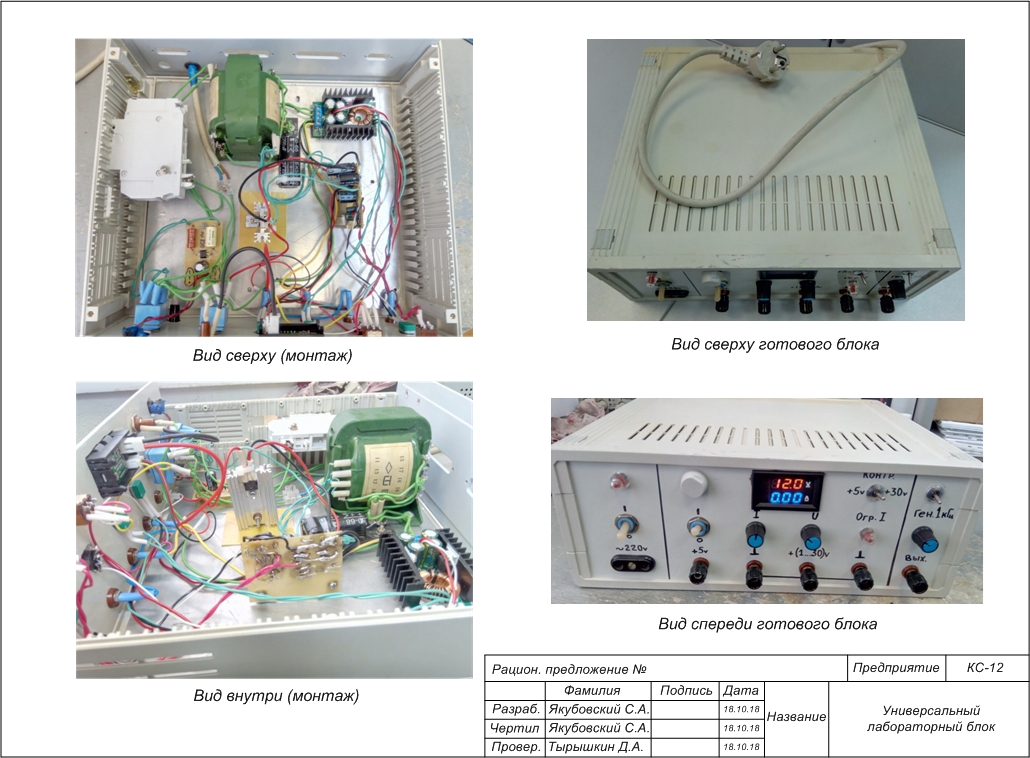

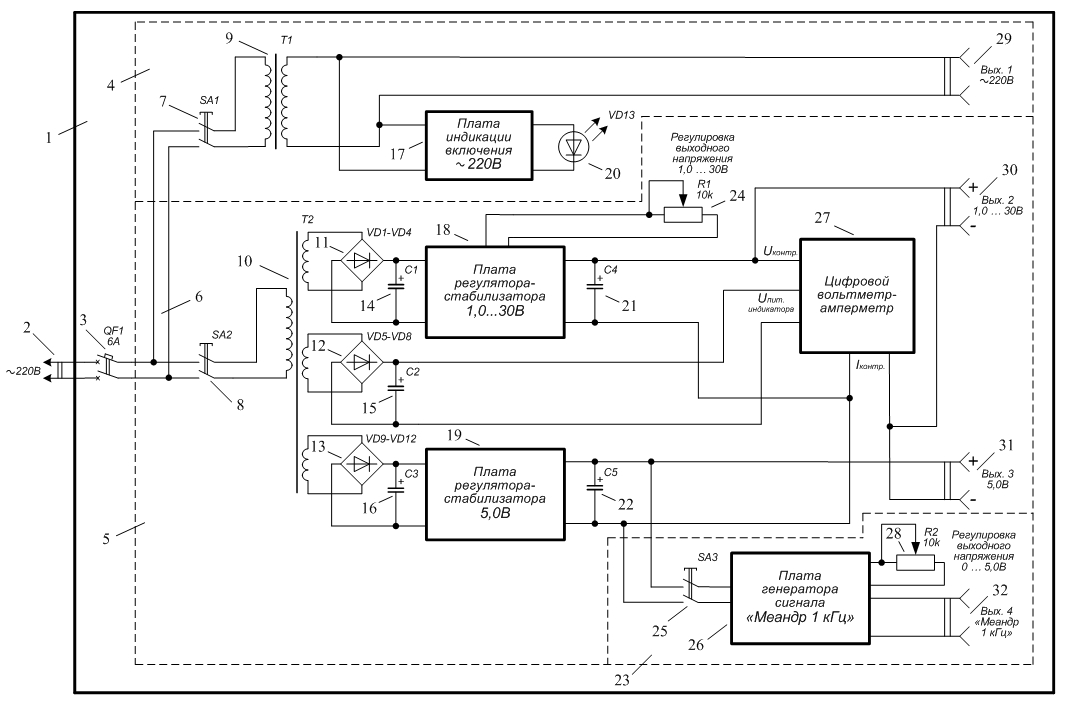

Устройство объединяет в одном корпусе три модуля: защищённый, гальванически развязанный источник переменного тока напряжением 220 вольт, лабораторный блок питания с регулируемым выходным постоянным напряжением 1–30 вольт и генератор звуковой частоты «Меандр 1 кГц» с регулируемым выходным напряжением сигнала. При ремонте, настройке или диагностике электронного оборудования, оно подключается либо к одному модулю, либо, при необходимости, одновременно к двум-трём модулям блока.
Внедрение полезной модели позволяет производить ремонт, настройку и диагностику электронного оборудования, питающегося от сети переменного напряжения 220 вольт и сети постоянного напряжения от 1 до 30 вольт, что значительно расширяет функционал известных аналогов и улучшает существующие условия труда.
В 2018 году устройство опробовано и внедрено в лаборатории службы связи Микуньского ЛПУМГ и в дальнейшем предполагается к использованию на всех ЛПУМГ.

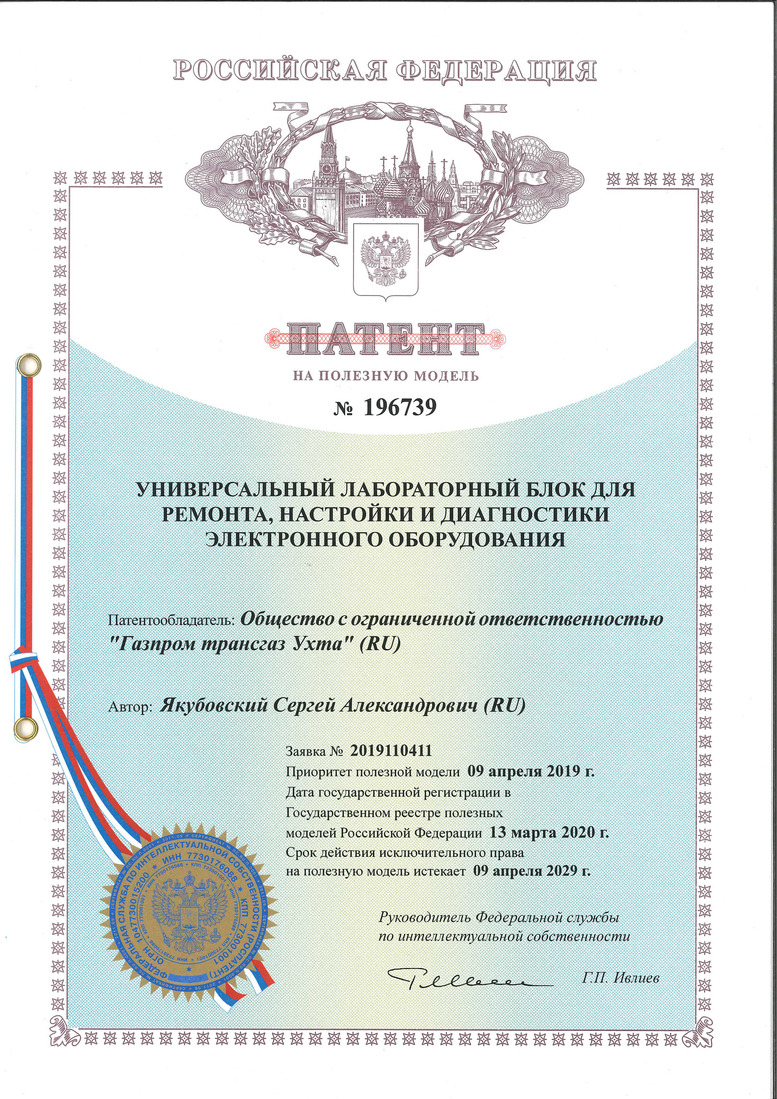

На полезную модель был получен патент РФ № 196739, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
