Установка для накачивания и автоматического поддержания давления в ВГУ
В 2021 году работниками Вуктыльского ЛПУМГ начальником компрессорного цеха № 3 А.Д. Маниным, инженером по ЭОГО КЦ № 3 Д.А. Филипповым при проведении работ по демонтажу дублирующих кранов DN1000 на шлейфах компрессорного цеха было разработана и применена установка для накачивания и автоматического поддержания давления в ВГУ.
Установка для накачивания и автоматического поддержания давления в ВГУ состоит из стойки, на которой произведен монтаж устройства, штуцера для присоединения шланга избыточного давления воздуха, крана шарового, манометр давления воздуха на входе в установку, электромагнитного клапана (ЭМК); предохранительного клапана; линии стравливания воздуха; электроконтактного манометра (ЭКМ), крана шарового, штуцера для присоединения шланга от временного герметизирующего устройства, цветового индикатора давления, телескопической опоры.
Работа установки для накачивания и автоматического поддержания давления в ВГУ осуществляется следующим образом:
Шланг от источника избыточного давления (компрессор, баллон сжатого воздуха и т.д.) подключается к штуцеру. Работа ЭКМ и ЭМК производится от источника питания напряжением 12 В и электрической схемы, выполненной во взрывозащищенном исполнении и смонтированной на стойке установки. При открытии шарового крана на входе в установку, воздух через открытый ЭМК поступит к штуцеру на выходе установки и начнется накачивание ВГУ. Как только давление в ВГУ достигнет заданного значения, выставленного на ЭКМ, произойдет закрытие ЭМК что в свою очередь перекроет поступление избыточного воздуха в установку. Если произойдет снижение давления в ВГУ ниже заданного на ЭКМ, то пройдет сигнал на открытие ЭМК и алгоритм повторится.
Таким образом установка способна производить автоматическую подкачку ВГУ по мере снижения давления в самом ВГУ, а предохранительный клапан позволит предотвратить перекачивание ВГУ.
Данная полезная модель впервые была применена для автоматического поддержания давления в ВГУ при проведении работ по демонтажу дублирующих кранов DN1000 на шлейфах компрессорного цеха №3.
Экономический эффект от внедрения отсутствует.

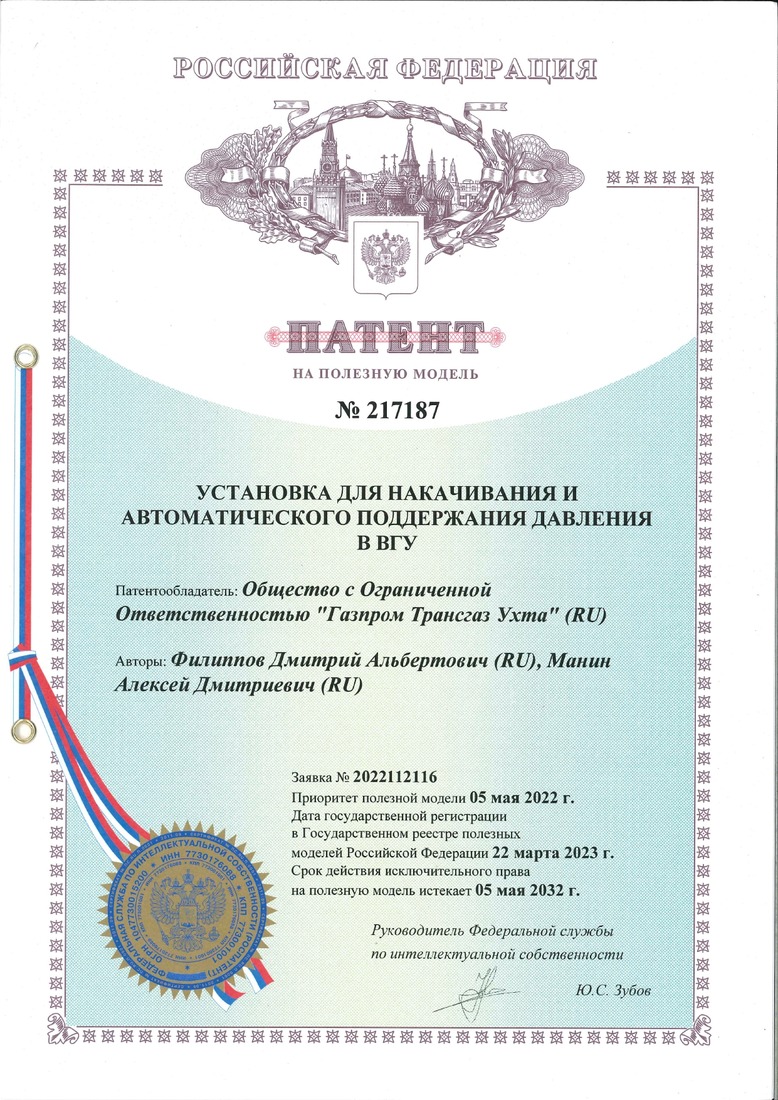

На полезную модель был получен патент РФ № 217187, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
Контактные данные авторов для связи:
Манин Алексей Дмитриевич, начальник диспетчерской службы Вуктыльского ЛПУМГ
Телефон: 63214
Электронная почта: amanin@sgp.gazprom.ru
