Устройство автоматизированного сбора и хранения данных о состоянии электрохимической защиты
В 2021 году инженером службы защиты от коррозии Приводинского ЛПУМГ Александром Вондокурцевым была завершена разработка и реализация устройства автоматизированного сбора и хранения данных о состоянии электрохимической защиты в целях интеграции существующих средств электрохимической защиты, неоснащённых техническими средствами сбора и накопления данных о их состоянии, в общую систему коррозионного мониторинга.

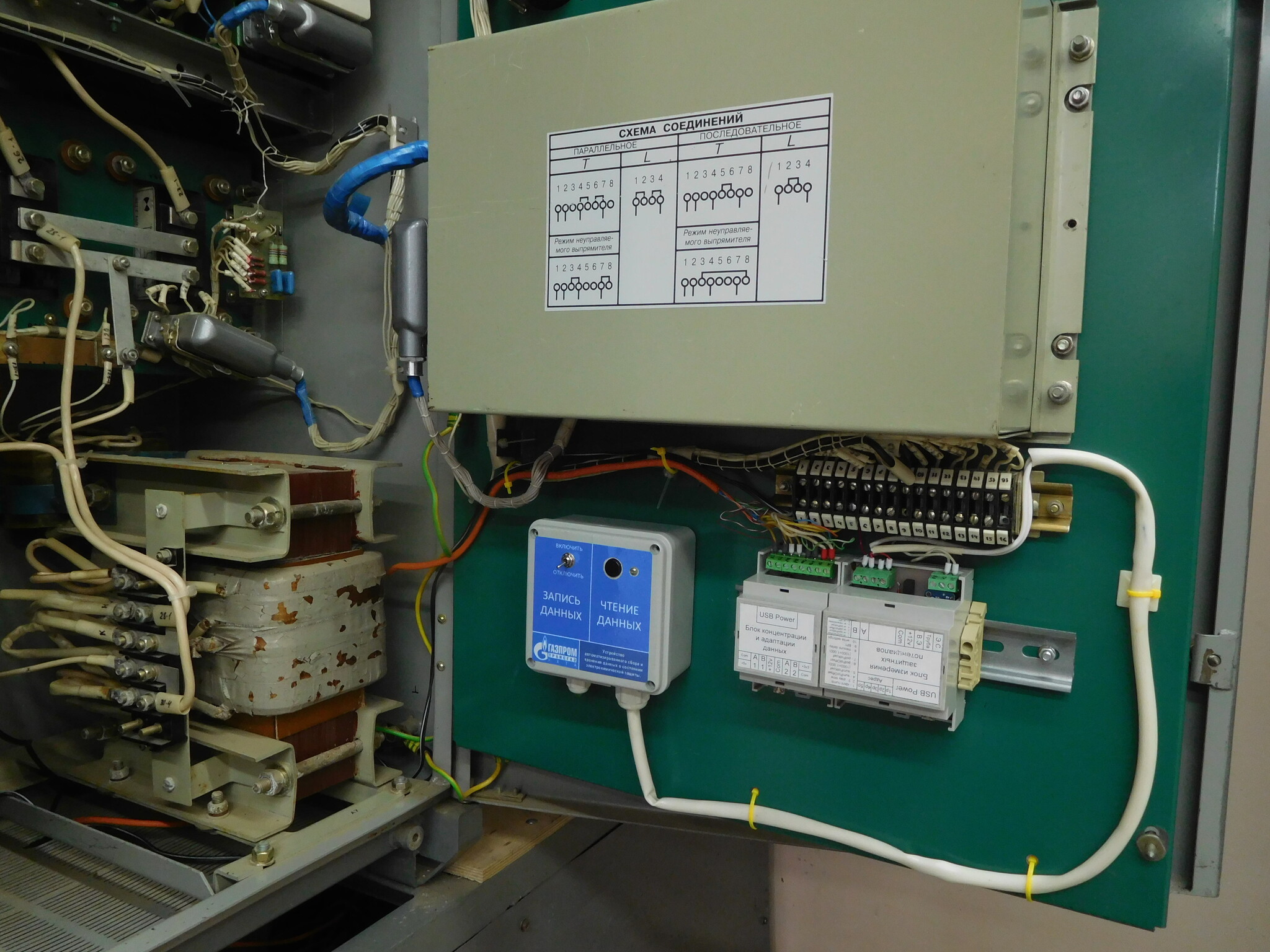

Устройство устанавливается стационарно на установке катодной, дренажной или протекторной защиты. В процессе работы устройство осуществляет опрос датчиков, измеряющих параметры установки, и записывает полученные данные на карту памяти. Данные можно считать напрямую с карты памяти или посредством беспроводной связи (Bluetooth) в том числе при помощи смартфона.

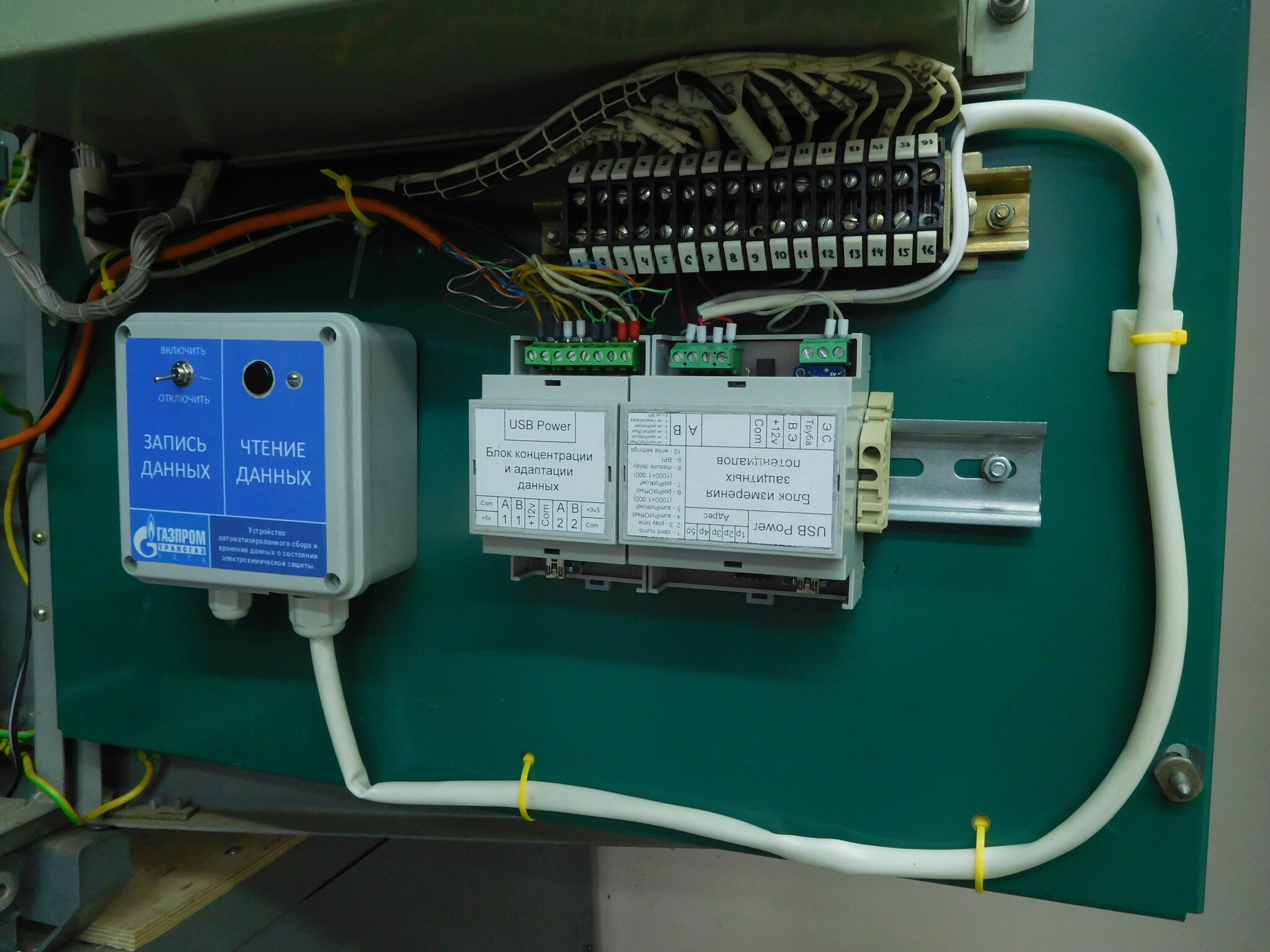

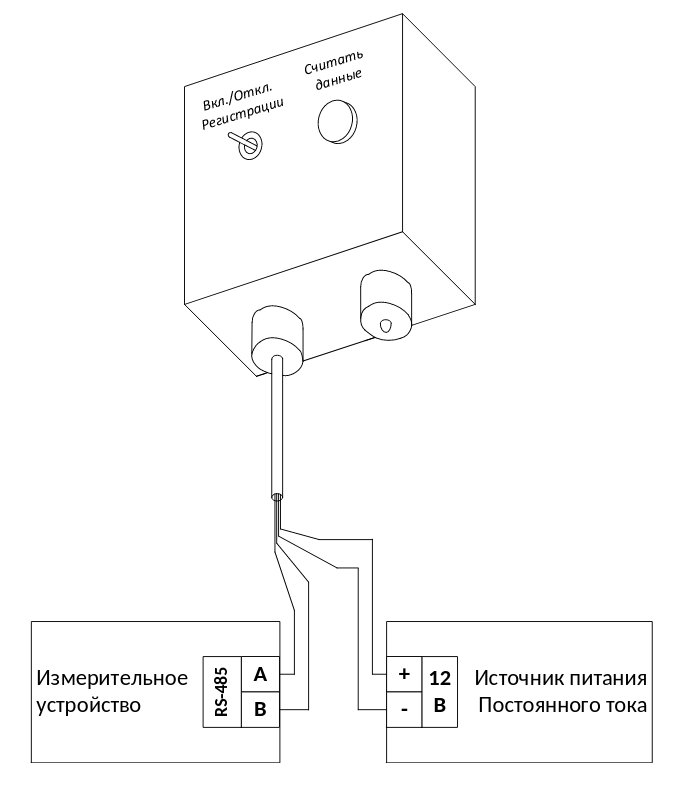

Устройство выполнено в виде прибора, все электронные компоненты которого заключены в корпусе. Корпус имеет форму параллелепипеда с размерами 110 х 110 х 60 мм. На передней панели корпуса находится тумблер включения записи и кнопка считывания данных. Из нижней части корпуса выходит четырёхжильный провод для присоединения измерительных устройств и источника питания постоянного тока напряжением 12В, а также светодиодный индикатор обмена данными с картой памяти.
В качестве управляющего электронно-вычислительного блока предлагаемого устройства используется микроконтроллер «Atmega328p». Для соединения микроконтроллера с измерительными устройствами по интерфейсу RS-485 используется преобразователь интерфейса UART TTL/RS-485 «MAX485».
Полезная модель позволяет проводить детальный ретроспективный анализ работы средств электрохимической защиты и интегрировать их в общую систему коррозионного мониторинга.
В 2021 году устройство было установлено на УКЗ №2 км 26 газопровода-отвода «Великий Устюг» Приводинского ЛПУМГ ООО «Газпром трансгаз Ухта». В течение года устройство успешно опробовано и в дальнейшем предполагается к использованию на других УКЗ, неоснащённых техническими средствами сбора и накопления данных Приводинского ЛПУМГ.

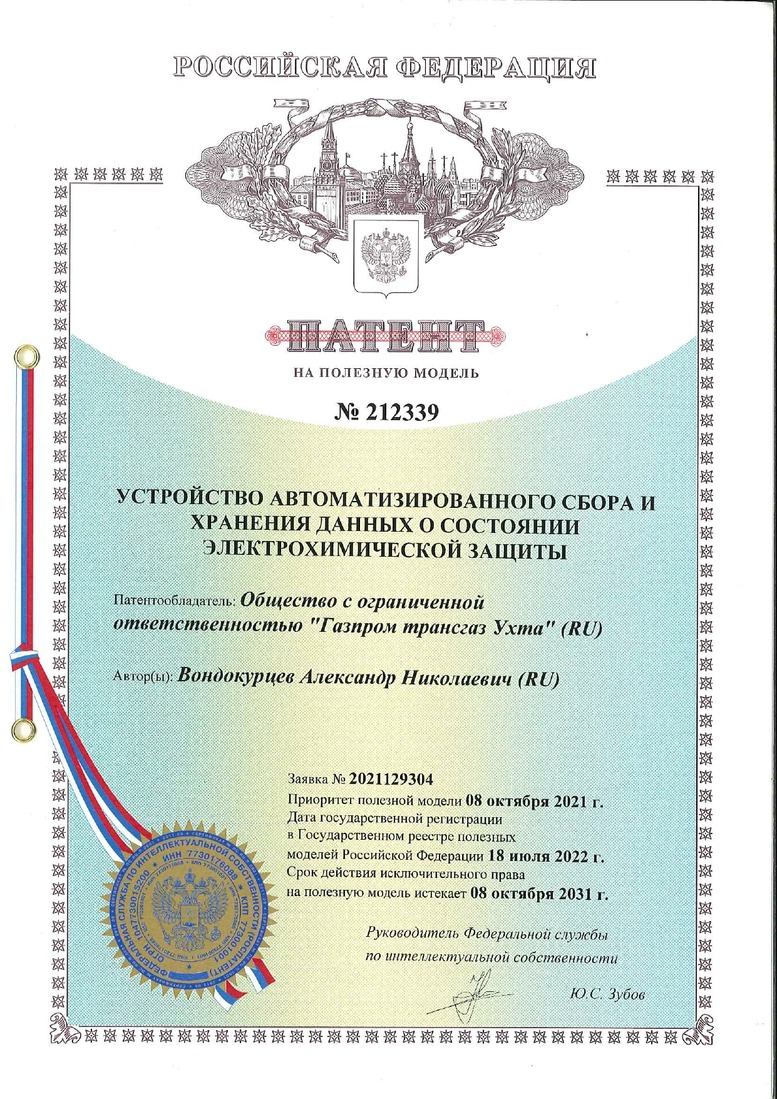

На полезную модель был получен патент РФ № 212339, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
Контактные данные авторов для связи:
Вондокурцев Александр Николаевич, инженер 2 категории службы ЗК Приводинского ЛПУМГ
Телефон: 44-3-18
Электронная почта: avondokurcev@sgp.gazprom.ru
Устройство устанавливается стационарно на установке катодной, дренажной или протекторной защиты. В процессе работы устройство осуществляет опрос датчиков, измеряющих параметры установки, и записывает полученные данные на карту памяти. Данные можно считать напрямую с карты памяти или посредством беспроводной связи (Bluetooth) в том числе при помощи смартфона.
Устройство выполнено в виде прибора, все электронные компоненты которого заключены в корпусе. Корпус имеет форму параллелепипеда с размерами 110 х 110 х 60 мм. На передней панели корпуса находится тумблер включения записи и кнопка считывания данных. Из нижней части корпуса выходит четырёхжильный провод для присоединения измерительных устройств и источника питания постоянного тока напряжением 12В, а также светодиодный индикатор обмена данными с картой памяти.
В качестве управляющего электронно-вычислительного блока предлагаемого устройства используется микроконтроллер «Atmega328p». Для соединения микроконтроллера с измерительными устройствами по интерфейсу RS-485 используется преобразователь интерфейса UART TTL/RS-485 «MAX485».
Полезная модель позволяет проводить детальный ретроспективный анализ работы средств электрохимической защиты и интегрировать их в общую систему коррозионного мониторинга.
В 2021 году устройство было установлено на УКЗ №2 км 26 газопровода-отвода «Великий Устюг» Приводинского ЛПУМГ ООО «Газпром трансгаз Ухта». В течение года устройство успешно опробовано и в дальнейшем предполагается к использованию на других УКЗ, неоснащённых техническими средствами сбора и накопления данных Приводинского ЛПУМГ.
На полезную модель был получен патент РФ № 212339, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
