Устройство для адаптивной фильтрации речи в системах аудио-конференц-связи
В 2023 году инженером-электроником службы связи Иваном Климака в целях повышения качества сигнала и снижения обратной акустической связи в системе аудио-конференц-связи Приводинского ЛПУМГ, была завершена разработка и реализация устройства для адаптивной фильтрации речи в системах аудио-конференц-связи.

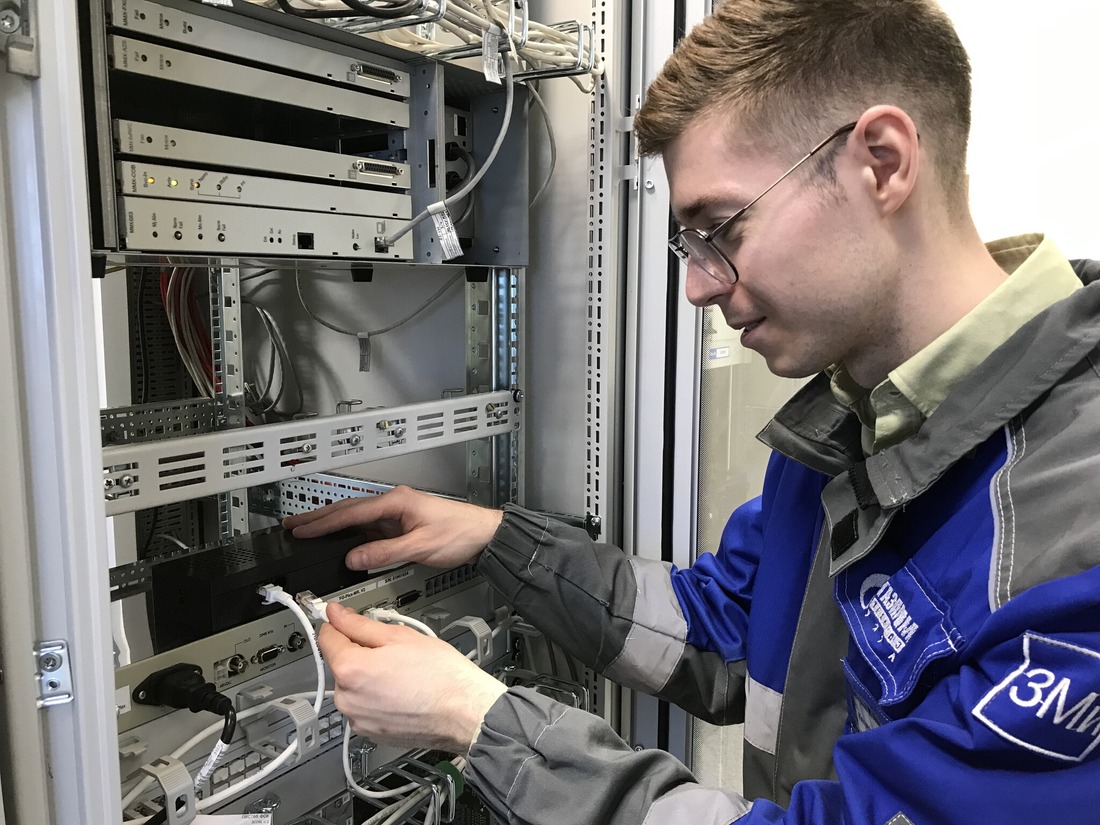

Устройство подключается в разрыв между пультами участников и блоком управления системы аудио-конференц-связи. После включения устройство автоматически производит фильтрацию сигнала с микрофона пульта участника таким образом, чтобы сохранить полезный сигнал и подавить обратную акустическую связь, возникающую в результате приема микрофоном отраженной от стен студии звуковой волны от динамиков совместно с речью выступающего.
Подавление обратной акустической связи устройством осуществляется путем вычитания из входящего от пульта сигнала образа помехи. Помеха представляет собой электрический сигнал, переданный через динамик, отраженный от стен, мебели в студии и принятый микрофоном. На каждом этапе своего пути сигнал помехи претерпевает изменения, зачастую непредсказуемые. Таким образом, прямое вычитание сигнала, переданного на динамик, из сигнала, принятого с микрофона, неизбежно приведет к искажению речи выступающего. Решением является адаптивная фильтрация сигнала. Адаптивный алгоритм пытается подобрать параметры фильтра таким образом, чтобы максимально достоверно сымитировать искажение сигнала в системе динамик-студия-микрофон и получить образ помехи, которую уже можно вычесть из сигнала от микрофона и получить чистый полезный сигнал без заметных искажений.
Основным элементом устройства является цифровой сигнальный процессор, осуществляющий преобразование аналоговых сигналов в цифровые, подбор параметров цифрового фильтра, цифровую фильтрацию сигналов и обратное преобразование результата фильтрации из цифрового вида в аналоговый.
Устройство успешно опробовано и в дальнейшем предполагается к использованию при проведении совещаний в формате аудио-конференц-связи в Приводинском ЛПУМГ.

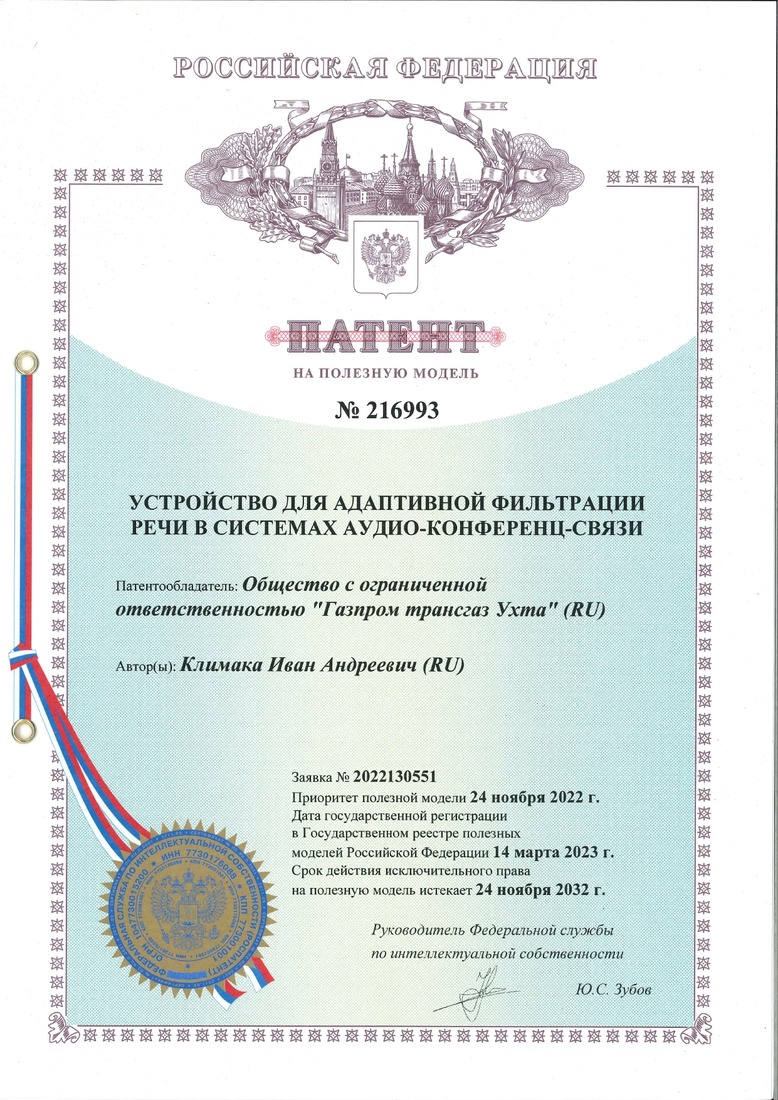

На устройство был получен патент РФ № 216993, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www.fips.ru).
Контактные данные авторов для связи:
Климака Иван Андреевич,
Инженер-электроник службы связи Приводинского ЛПУМГ
Телефон: 44-5-95
Электронная почта: klimaka_ia@sgp.gazprom.ru
