Устройство для монтажа и демонтажа навесного оборудования газотурбинного двигателя

В 2021 году инженером по ремонту компрессорного цеха №6 газокомпрессорной службы Нощенко Алексеем была завершена разработка устройства для монтажа и демонтажа навесного оборудования газотурбинного двигателя.

Полезная модель относится к устройствам, используемым в газовой промышленности, в частности, при замене навесного оборудования (например, электростартера или центрифуги) при текущем ремонте газотурбинного двигателя (далее — ГТД).

Задачей полезной модели является снижение трудозатратности и травмоопасности при осуществлении операций, связанных с монтажом и демонтажом навесного оборудования ГТД.

Технический результат — осуществление возможности угловой регулировки навесного оборудования ГТД в процессе его монтажа в условиях КС.

Поставленная задача решается, а технический результат достигается путем создания и применения устройства, состоящее из ножничного механизма с возможностью осуществления подъёма направляющей с боковым выдвижением встроенной в неё выдвижной консоли с прикрепленными к ней вращательными подшипниками в которые посредством Т-образных шлицов встроены ложементы, позволяющие осуществлять угловое вращение прикрепленного к ним оборудования.

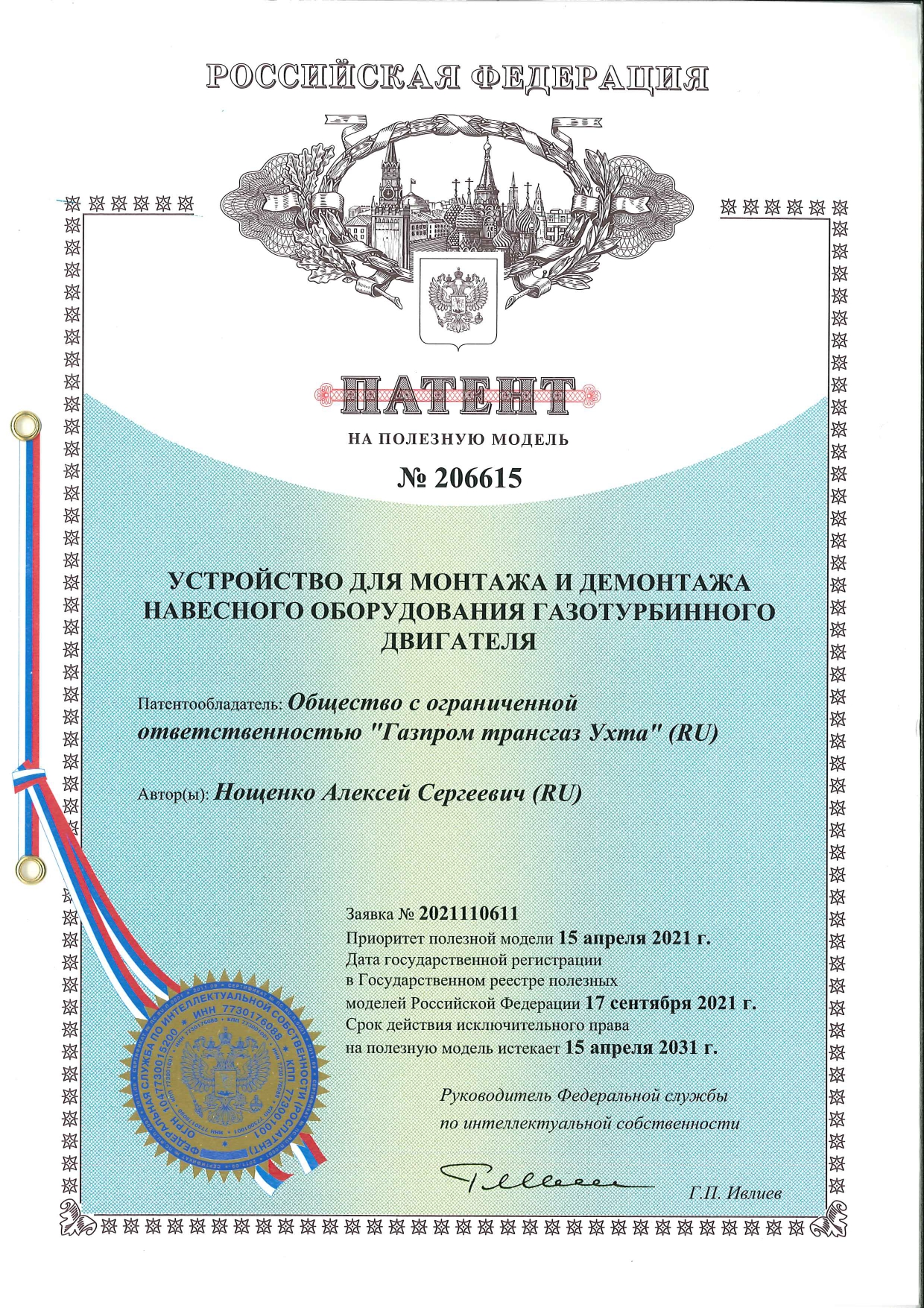

На изобретение был получен патент РФ № 206615, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
