Устройство для перемещения механоакустического блока при проведении ультразвукового неразрушающего контроля сварных соединений

В 2018 году работники предприятия ООО «Газпром трансгаз Ухта»: главный инженер — первый заместитель генерального директора Станислав Адаменко, начальник производственно-технического отдела УАВР Андрей Корнилов, начальник участка контроля качества сварных соединений УАВР Андрей Товстый, ведущий инженер производственно-технического отдела УАВР Ильдар Зиганшин и ведущий инженер технического отдела Администрации Виктор Рочев завершили разработку и реализацию устройства для перемещения механоакустического блока (далее — МАБ).

Фотография 2. Авторы полезной модели

Устройство состоит из основания 1 — металлического швеллера с приваренными к его основанию П-образными металлическими пластинами 2 и 3, соединёнными между собой П-образной металлической пластиной 4. Через отверстия в пластинах 2 и 3 с помощью соединения болт-гайка закреплён опорный подшипник 5. К пластине 4 приварено П-образное крепление 5 с установленной в нём через соединение болт-гайка шпилькой с резьбой 6 с установленными на ней винтами-барашками 7 и 8. К основанию 1 через петлевое соединение 9 приварена подвижная металлическая пластина 10 с приваренным к её основанию металлическим уголком 11, через отверстие в котором с помощью винтов-барашков 7 и 8 регулируется угол её наклона. Также к пластине 10 приварено П-образное крепление 12 на котором закреплена через соединение болт-гайка направляющая 13 с установленным на ней обводным роликом 14, угол наклона которого регулируется резьбовой втулкой 15, установленной на шпильке с резьбой 16, которая установлена на П-образном креплении 17, приваренном к подвижной металлической пластине 10.

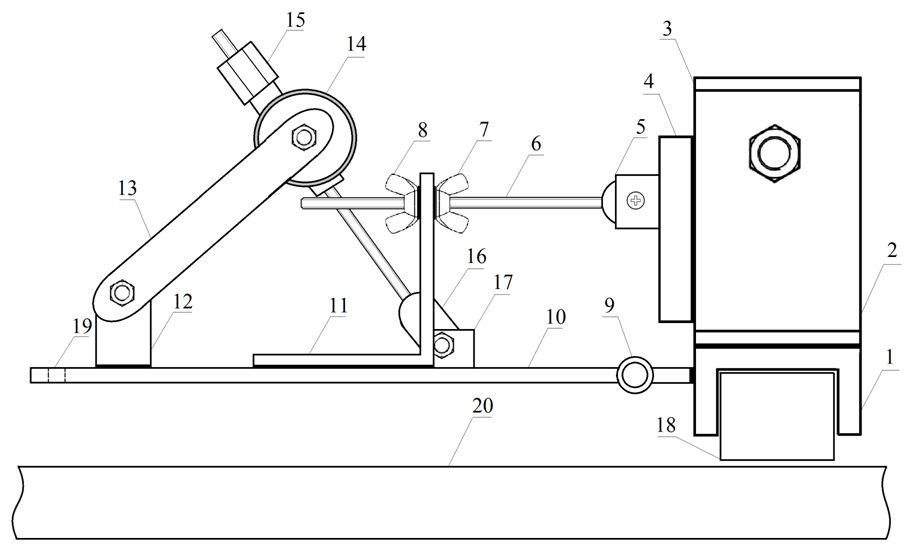

Эскиз 1. Вид устройства спереди

В паз основания 1 устройства устанавливается МАБ 18. В зависимости от величины диаметра трубы выставляется угол наклона подвижной металлической пластины основания 10 с помощью перемещения винтов-барашков 7 и 8 по шпильке с резьбой 6. Через отверстия 19 устройство подключается к приводному механизму машины резки труб МРТ-01. Полученный узел крепится на тело трубы 20 при помощи подогнанной под диаметр трубы цепи, проходящей поверх опорного подшипника 5 под обводным роликом 14, который регулирует её натяжение углом своего наклона, который регулируется гайкой 15, установленной на шпильке с резьбой 16. Движущийся под воздействием электродвигателя шуруповёрта или электрической дрели приводной механизм машины для резки труб МРТ-01 приводит в движение заявленное устройство для перемещения механоакустического блока с МАБ 18, который сканирует под различными углами тело трубы 20 со сварным соединением 21 и выявляет дефекты сварных соединений 22.

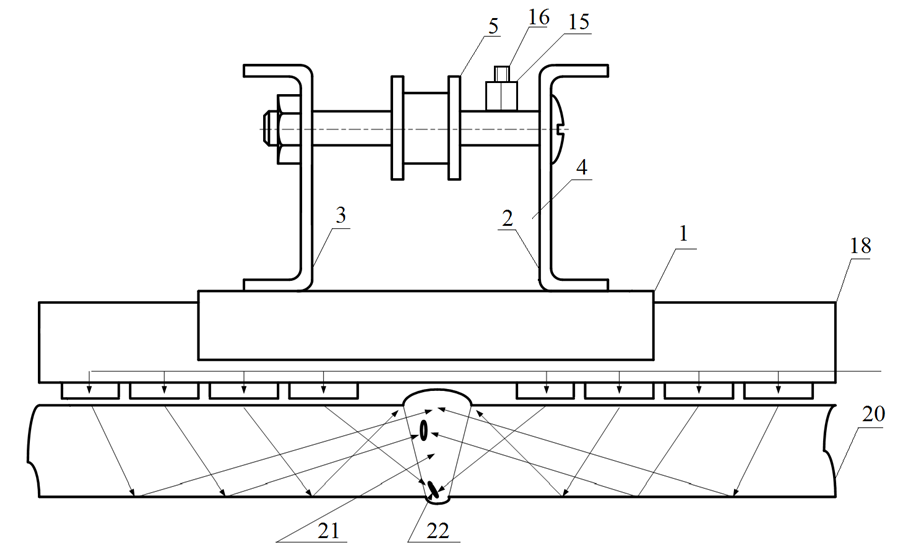

Эскиз 2. Вид устройства сбоку

Полезная модель позволяет перемещать МАБ по поверхности газопровода механизированным способом и тем самым снижает трудоёмкость при проведении ультразвукового неразрушающего контроля сварных соединений и основного металла трубопроводов.

В 2019 и 2020 году устройство успешно опробовано в процессе диагностики трубопроводов Грязовец-Ленинград II, Пунга-Ухта-Грязовец IV и Ухта-Торжок I, II и в дальнейшем предполагается к использованию на других участках ЛЧМГ.

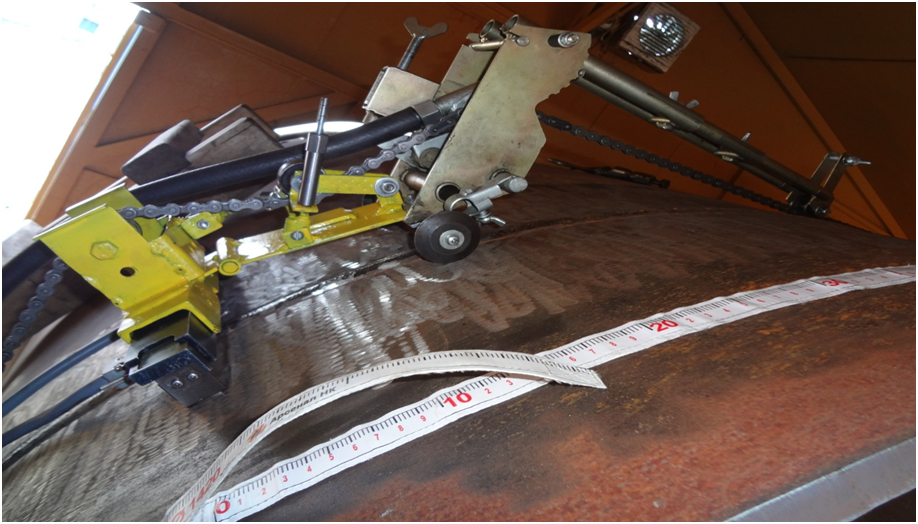

Фотография 1. Применение устройства в процессе диагностики МГ

На полезную модель в 2019 году был получен патент РФ № 194818, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www.fips.ru).
