Устройство для распределения воздушных потоков, отводимых от  шумотеплоизолирующего кожуха газоперекачивающего агрегата

В 2022 году начальником компрессорного цеха №1,2 — Новинским Андреем Александровичем и инженером по ремонту первой категории газокомпрессорной службы — Стрекаловским Андреем Васильевичем была завершена разработка и реализация устройства для распределения воздушных потоков, отводимых от шумотеплоизолирующего кожуха газоперекачивающего агрегата.

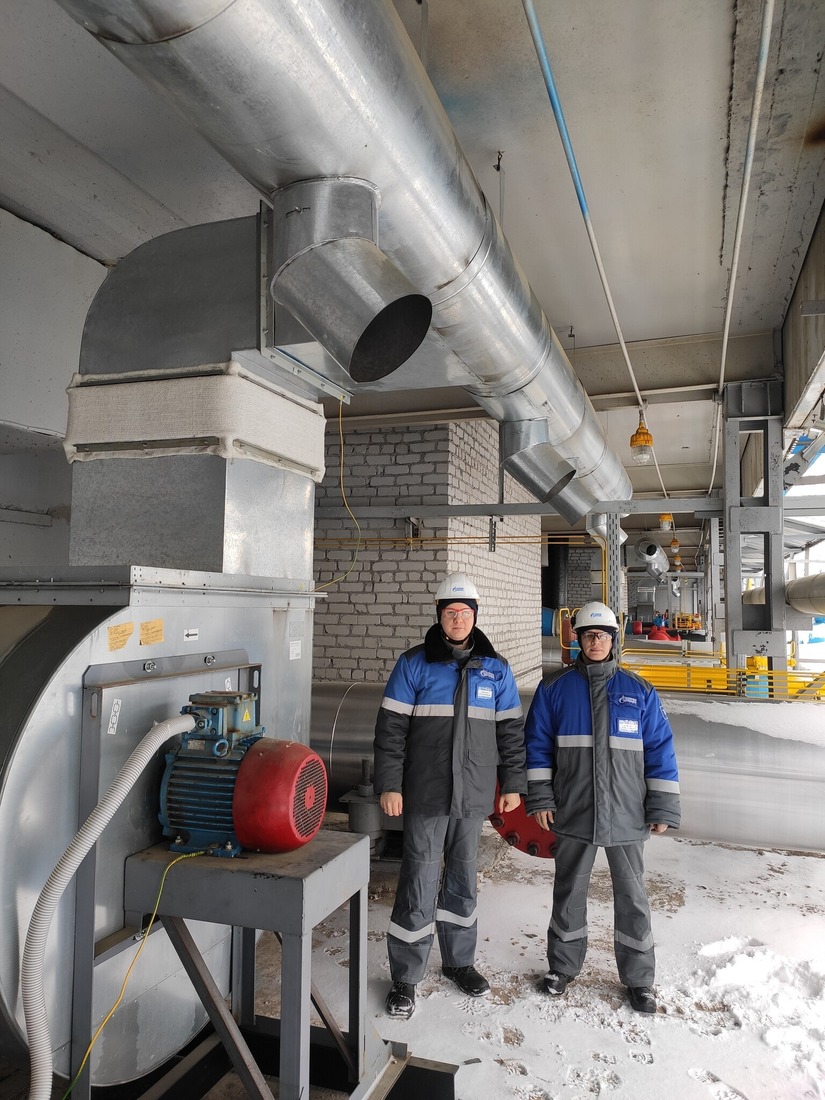

Устройство выполнено из опорной рамы, изготовленной из сваренных между собой продольных и поперечных швеллеров. Вентилятор отсоса ВРАН 6-10-В имеет собственную силовую раму на которой установлен электродвигатель. Крепление силовой рамы вентилятора отсоса ВРАН 6-10-В к опорной раме выполнено при помощи болтовых соединений через резиновые проставки, К входному фланцу вентилятора отсоса ВРАН 6-10-В через конический переход ПК и мягкую вставку подсоединяется всасывающий воздуховод от КШТ ГПА. Мягкая вставка закреплена на коническом переходе ПК и всасывающем воздуховоде от КШТ ГПА при помощи хомутов. На выходной фланец вентилятора отсоса ВРАН 6-10-В установлен нагнетательный воздуховод прямоугольного сечения, изготовленный из оцинкованного железа, соединяющий вентилятора отсоса ВРАН 6-10-В с мягкой вставкой. Мягкая вставка закреплена на нагнетательном воздуховоде прямоугольного сечения при помощи болтовых соединений четыре пары уголков. С другой стороны, при помощи болтовых соединений через четыре уголка, мягкая вставка закреплена на отводе П90, изготовленный из оцинкованного железа, направляющий воздушный поток от вентилятора отсоса ВРАН 6-10-В в горизонтальную плоскость. Отвод П90 соединен с воздуховодом прямоугольного сечения, изготовленный из оцинкованного железа, с использованием разъемного болтового соединения, выполненного через две рамки, изготовленные из уголка. Воздуховод прямоугольного сечения врезан в коллектор круглого сечения диаметром 500 мм длиной 8750 мм, изготовленный из оцинкованного железа и закреплен там при помощи саморезов. В коллектор врезаны шесть регулируемых сопел.
В 2022 году Устройство для распределения воздушных потоков, отводимых от шумотеплоизолирующего кожуха газоперекачивающего агрегата было установлено на ГПА ГТК-10-4 КЦ №2 и успешно опробовано.

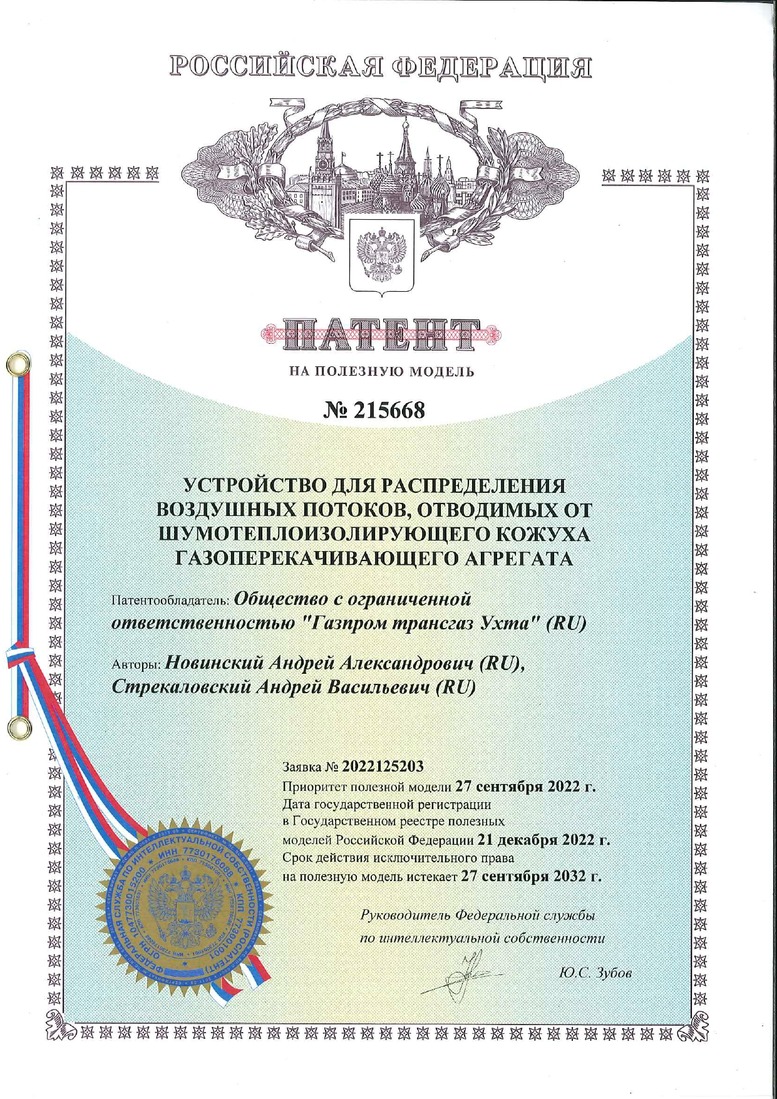

На полезную модель был получен патент РФ № 215668, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
