Устройство для разъединения фланцевых соединений и компенсации их несносности
В 2022 году главным инженером Приводинского ЛПУМГ — Байдиным Владимиром Николаевичем, начальником компрессорного цеха №7 — Пушняковым Александром Сергеевичем, инженером по ремонту 1 категории — Меньшиковым Игорем Николаевичем и инженером по эксплуатации оборудования газовых объектов 2 категории — Багнюком Дмитрием Геннадьевичем в целях выполнения контролируемого механического действия, направленного на разъединение фланцевых соединений, была завершена разработка и реализация устройства для разъединения фланцевых соединений и компенсации их несносности.
Устройство для разъединения фланцевых соединений и компенсации их несносности состоит из «П» — образной сварной рамы, выполненной из металлического проката ст. 20, шириной между боковыми гранями 30 см. Для увеличения жесткости «П» — образной сварной рамы, в местах максимального напряжения приварены четыре ребра жесткости, позволяющие выдерживать усилия, достаточные для разъединения фланцев. Для установки устройства на фланцевом соединении через металлический штифт, на боковых гранях «П» — образной сварной рамы сделаны технологические отверстия, диаметром 31 мм. К верхней грани «П» — образной сварной рамы приварена гайка М36 для обеспечения силового воздействия от устройства на фланцевое соединение через винт посредством винтовой передачи. В свободный конец винта запрессован металлический шар диаметром 20 мм. Противоположный конец винта оснащен шестигранной головкой. Клин выполнен с ответным шарообразным вырезом, диаметром 28 мм под запрессованный металлический шар в свободном конце винта. Клин соединен с винтом при помощи шарового соединения, которое обеспечивает компенсацию несоосности между винтом и фланцевым соединением, путем изменения угла расположения клина по отношению к оси винта. Угол раскрытия клина составляет 600, для обеспечения возможности входа в межфланцевое расстояние. Толщина острия клина составляет 3 мм, высота клина составляет 7 см.
В 2022 году при замене антипомпажного клапана на компрессорном цехе №7 устройство для разъединения фланцевых соединений и компенсации их несносности было успешно опробовано.

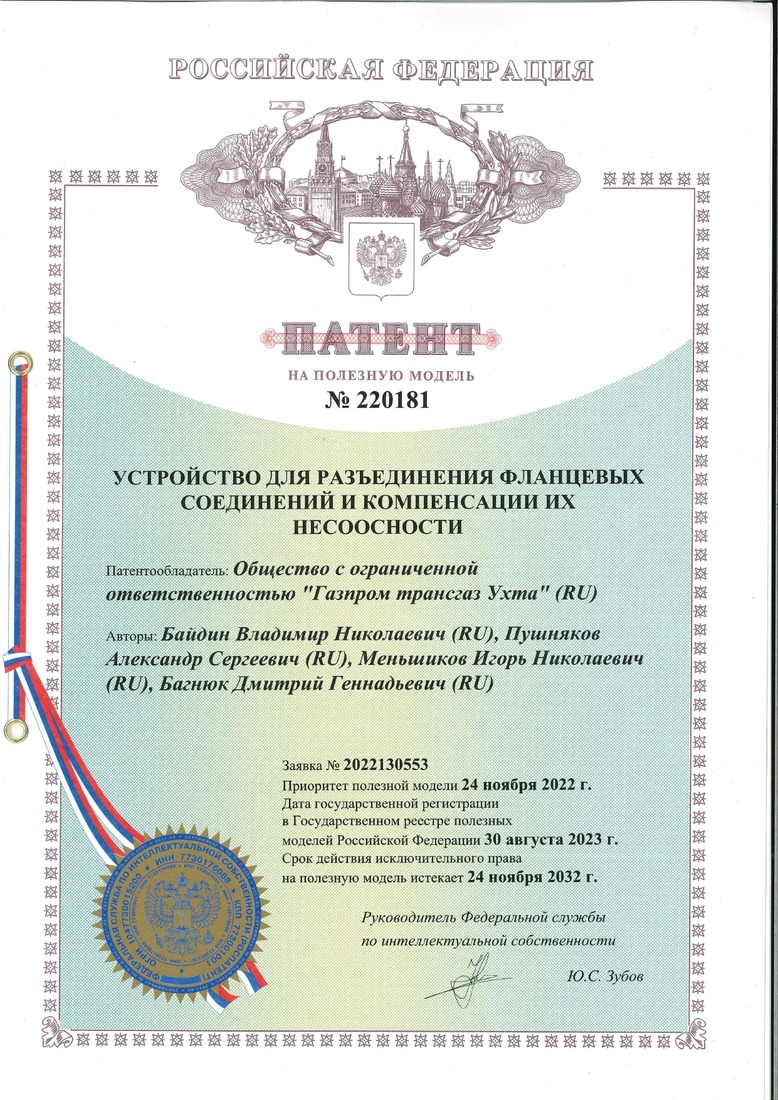

На изобретение был получен патент РФ № 220181, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
