Устройство для ревизии вентилей

7 апреля 2023 года ООО «Газпром трансгаз Ухта» был получен патент на полезную модель «Устройство для ревизии вентилей». Его авторам стал инженер 1-й категории службы автоматизированных систем управления, автоматики и телемеханики Нюксенского ЛПУМГ Филинский Евгений Николаевич.

Полезная модель относится к устройствам, используемым в автоматизации процесса транспортировки газа, в частности при ремонте, ревизии шаровых и игольчатых вентилей на крановых узлах магистральных газопроводов.

Основная задача данной модели — обеспечение надежной фиксации таких вентилей во время ревизии или перепаковки в условиях трассы, а также обеспечение более эффективного устранения возможных утечек газа.

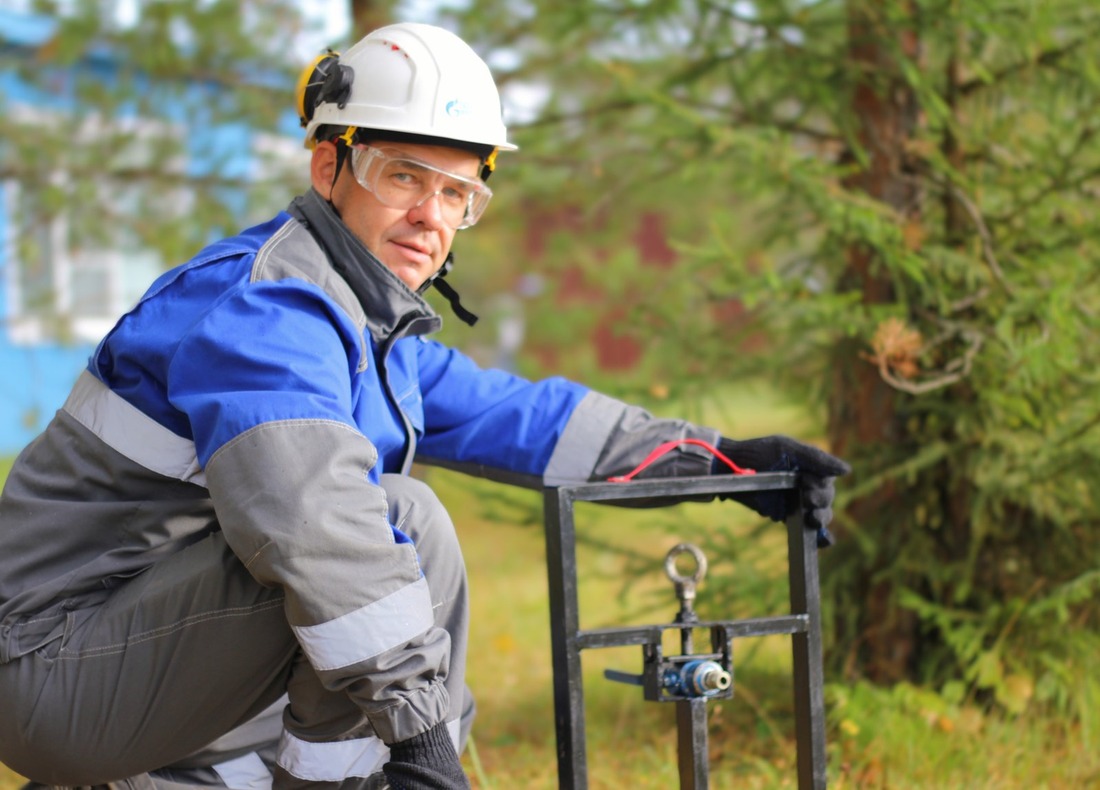

Устройство представляет собой корпус из профильной трубы с двумя штырями для устойчивости и двумя подножками для дополнительной фиксации. В данную конструкцию вварено прижимное устройство, состоящее из корпуса, прижимной планки, прижимного болта и металлического кольа для удобного закручивания. Прижимная планка перемещается вертикально в корпусе прижимного устройства благодаря прорезам, что позволяет произвести ревизию вентиля разной конструкции и размера поперечного сечения.
Данное устройство особенно актуально для работников службы АСУ, А и ТМ, обслуживающих крановые узлы на линейной части магистральных газопроводов.

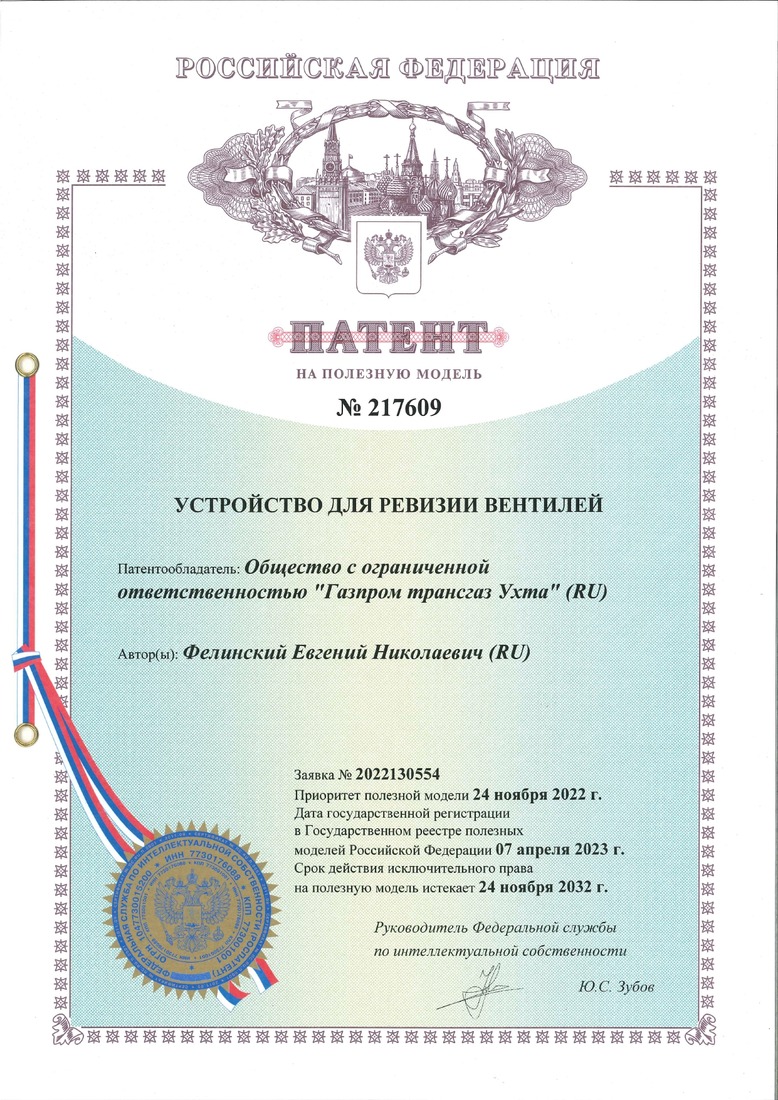

На полезную модель был получен патент РФ №217609, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности.
