Устройство для защиты полости колонны трубопроводной арматуры подземного тип
В сентябре 2023 года работником линейно-эксплуатационной службы Воркутинского ЛПУМГ ООО «Газпром трансгаз Ухта» Кузьминым Е.А. получен патент РФ № 220165 на полезную модель «Устройство для защиты полости колонны трубопроводной арматуры подземного типа».
Трубопроводная арматура служит запорным устройством на промысловых газосборных и газоперерабатывающих пунктах, на линейной части магистральных газопроводов, технологических обвязках компрессорных станций и обеспечивает их безопасную эксплуатацию. Работы по демонтажу пневмогидропривода, осуществляются на действующем оборудовании. При демонтаже пневмогидропривода, существует вероятность падения незафиксированной шпонки удлинителя и других посторонних предметов в полость удлинительной колонны (при подземной установке). Для примера, падение шпонки в полость удлинительной колонны приведёт к заклиниванию подвижных механизмов и выходу крана из стоя. Для извлечения шпонки — демонтируется удлинитель крана длинной 4 метра, производятся земляные работы с привлечением дорожно-строительной техники.
Автором было предложено решение — полезная модель, позволяющая проводить восстановление работоспособности оборудования, исключая попадание посторонних предметов в полость удлинительной колонны трубопроводной арматуры при выполнении ремонтных работ.
Конструкция полезной модели устройства представляет собой форму двух полукругов из листового металла, соединяемых между собой болтом и гайкой, а также замком фиксатором. В двух половинах устройства сделаны пазы для полного их смыкания. Для плотного и надежного соединения двух частей конструкции полезной модели в ней выполняются вырезы под удлинитель крана и вырезы под два штифта.

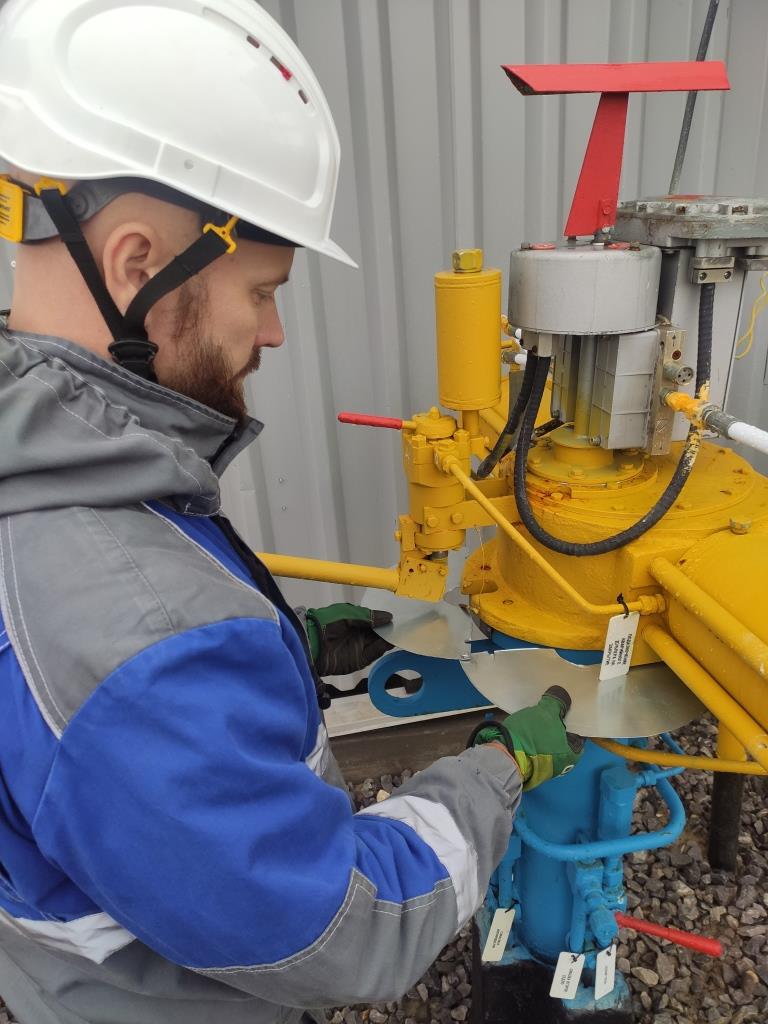

После демонтажа пневмогидропривода, свободное пространство между удлинителем и удлинительной колонной крана полностью перекрывается полезной моделью, и тем самым предотвращается попадание посторонних предметов в полость удлинительной колонны трубопроводной арматуры.
Предложенная полезная модель позволяет производить полное восстановление работоспособности трубопроводной арматуры после проведения ТО и Р, надежно защитить полость удлинительной колонны трубопроводной арматуры от попадания в нее посторонних предметов.

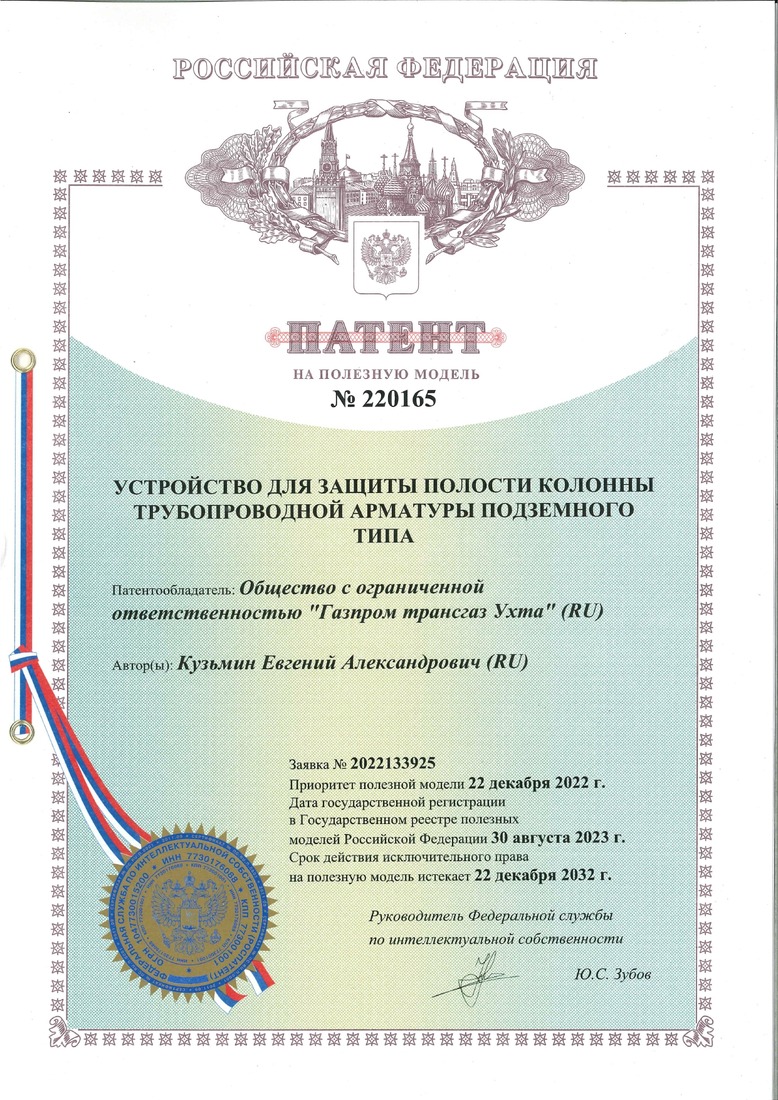

На полезную модель был получен патент РФ № 220165, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
Контактные данные авторов для связи:
Кузьмин Евгений Александрович, трубопроводчик линейный 5 разряда
Телефон: 24221
Электронная почта:
