Устройство дополнительной очистки газа перед подачей на центральное горелочное устройство камеры сгорания
В 2023 году на ГПА компрессорного цеха № 4 Вуктыльского ЛПУМГ проведена опытная эксплуатация устройства дополнительной очистки газа перед подачей на центральное горелочное устройство камеры сгорания ГПА
ГТК-10-4.

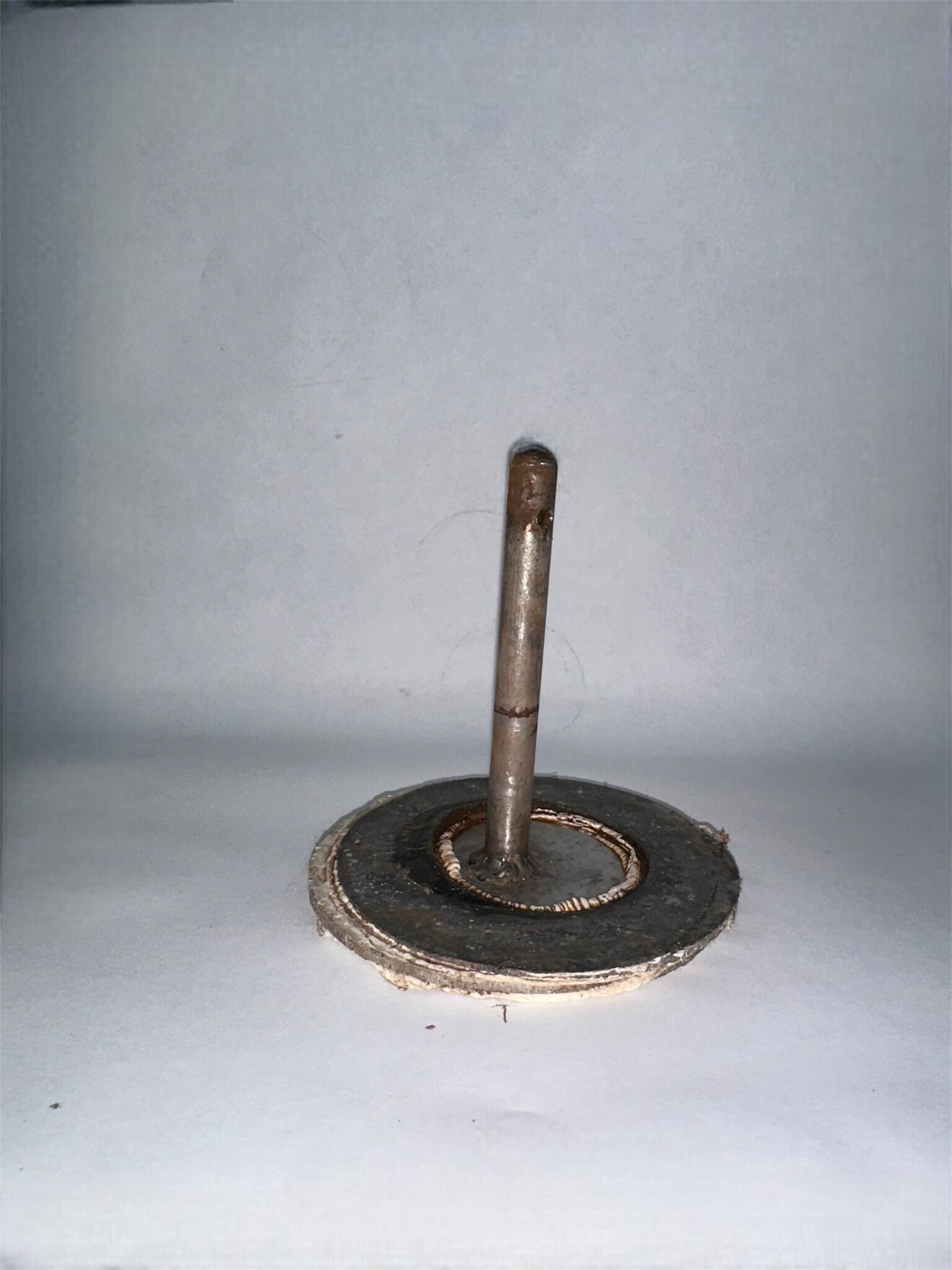

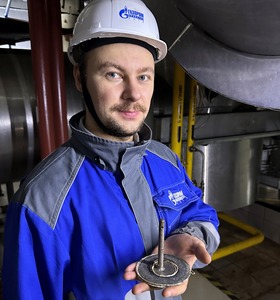

Устройство представляет собой дроссель с герметично присоединенной металлической трубкой длиной 200–250 мм, которая заглушена с одной стороны и имеет отверстия Ø 8 мм в заглушенной части трубки. Жидкая фракция конденсата под действием силы тяжести выпадает на герметичное основание дросселя, где скапливается, не попадая на форсунки ЦГУ, при выводе ГПА в резерв производится слив конденсата.
Работа заявленной полезной модели заключается в следующем:
Газ, идущий на горелку, свободно проходит через отверстия в трубке, а жидкая фракция конденсата в виду того, что жидкая фракция имеет большую плотность, под действием силы тяжести выпадает на герметичное основание, где скапливается, не попадая на форсунки ЦГУ. Диаметр отверстий в трубке больше чем в дросселе, поэтому влияние конструктивного изменения на работу ЦГУ сведено к минимуму.

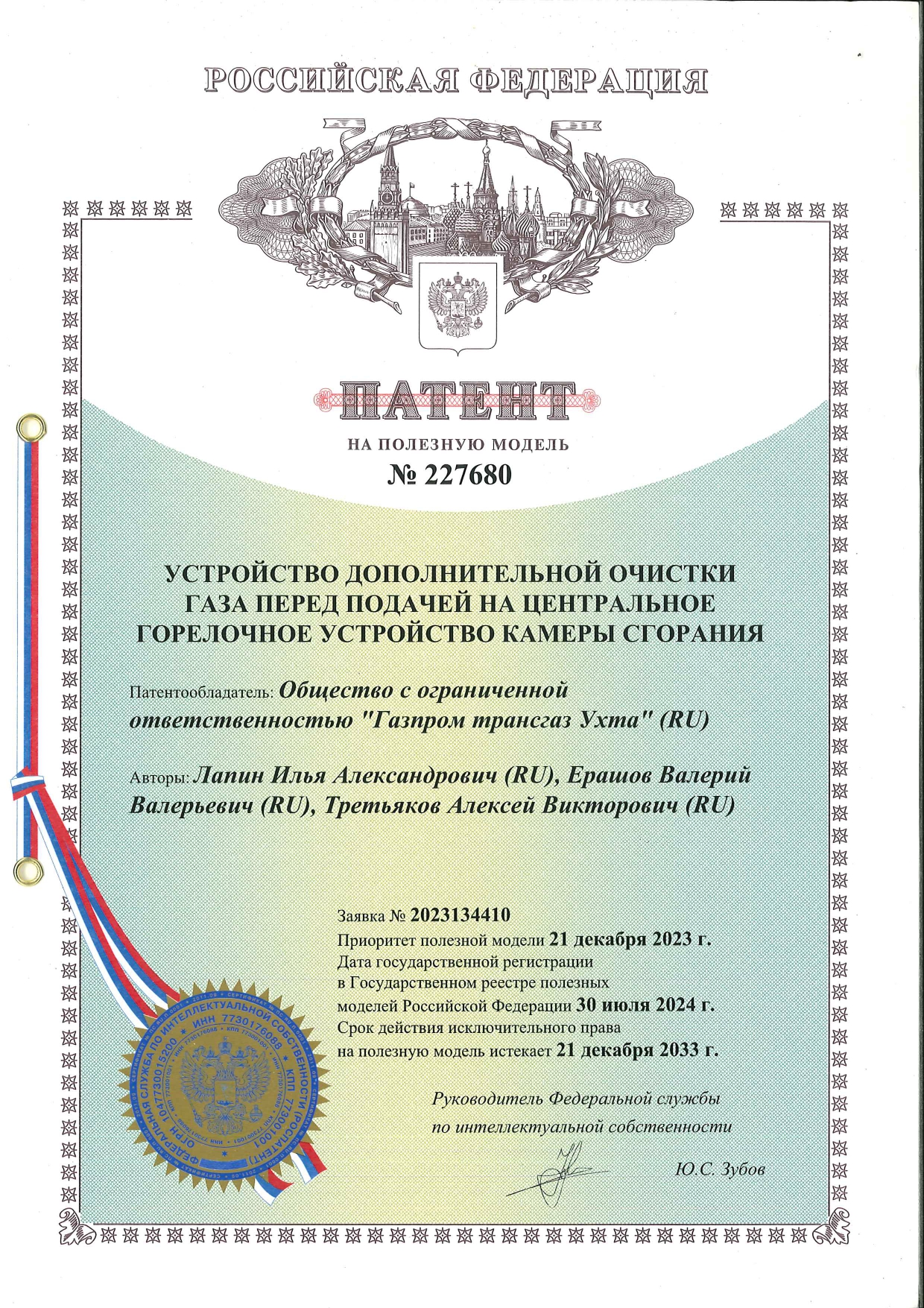

На полезную модель был получен патент РФ № 227680, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
Контактные данные автора текста для связи:
Третьяков Алексей Викторович, начальник смены Диспетчерской службы
Телефон: 63215
Электронная почта: atretiakov@sgp.gazprom.ru
