Устройство герметизации каналов
В 2023 году специалистами Ухтинского цеха технологической связи Управления связи инженером 2 категории Германом Антоном Владимировичем, инженером 1 категории Ивановым Василием Николаевичем и инженером Вареник Артемом Сергеевичем была завершена разработка и реализация опытного образца устройства герметизации каналов с целью обеспечения герметизации внутренней полости трубопровода каналов кабельной канализации для предотвращения возможности проникновения воды и горючих (взрывоопасных) газов и применяется для герметизации каналов в кабельных колодцах и вводно-кабельных шахтах. Может использоваться как
при строительстве, так и при эксплуатации кабельной канализации.
Устройство герметизации каналов кабельной канализации состоит
из основания выполненное за одно целое со шпильками, составных опорных пластин, прижимной пластины, гаек служащих для фиксации прижимной пластины и контргаек, исключающих ослабление резьбового соединения, эластичных уплотнительных элементов в форме диска, которые после завинчивания гаек на шпильках уплотняются, заполняя при этом объём
между элементами устройства и внутренней поверхностью канала, а также между кабелями и кромками отверстий, и надежно адгезирует с поверхностями.
В канал кабельной канализации устанавливается основание устройства. На основание устанавливается составная опорная пластина, затем эластичные уплотнительные элементы, после чего в отверстия заводятся кабели. Поверх уплотнительного элемента устанавливаются составная опорная пластина и прижимная пластина, которые затягиваются гайками торцевым ключом. Ослабление резьбового соединения исключено за счет контргаек. Герметизация достигается тем, что после установки герметизирующего устройства в канале и завинчивания гаек на шпильках уплотнительный элемент, сжимаемый прижимными элементами устройства, уплотняется, заполняя при этом объём между элементами устройства и внутренней поверхностью канала, а также между кабелями и кромками отверстий, и надежно адгезирует с поверхностями.
В 2023 устройство герметизации каналов было успешно опробовано
в кабельной канализации филиала ООО «Газпром трансгаз Ухта».

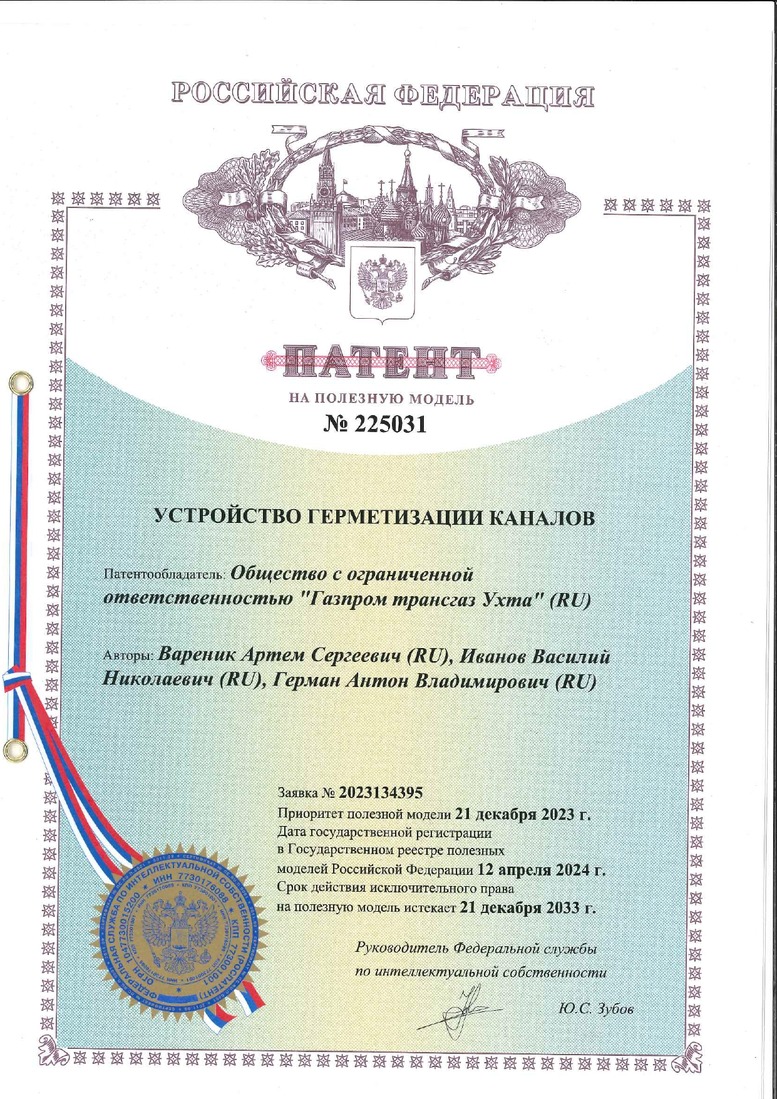

На полезную модель был получен патент РФ № 225031, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www1.fips.ru).
Контактные данные авторов текста для связи:
Герман Антон Владимирович, инженер 2 категории ГОЛКС УЦТС
Телефон: 74087
Электронная почта: german_av@sgp.gazprom.ru
Иванов Василий Николаевич, инженер 1 категории ГОЛКС УЦТС
Телефон: 72352
Электронная почта: vnivanov@sgp.gazprom.ru
Вареник Артем Сергеевич, инженер ГОЛКС УЦТС
Телефон: 74088
Электронная почта:
