Устройство сигнализации вращения вентилятора блока питания персонального компьютера
В 2020 году инженеры-электроники 1 категории службы АСУ, А и ТМ Сосногорского ЛПУМГ Василий Колпаков и Григорий Плетенёв завершили разработку и реализацию опытного образца устройства сигнализации вращения вентилятора блока питания персонального компьютера в целях обеспечения надежной эксплуатации электронно-вычислительных машин.
В блоках питания персональных компьютеров (далее — ПК) отсутствует контроль за скоростью вращения вентилятора принудительного охлаждения. При эксплуатации ПК происходит постепенная выработка смазки в подшипниках вентилятора блока питания, что приводит к замедлению вращения лопастей вентилятора и, в конечном итоге, к его остановке. Остановка вентилятора ведет к перегреву элементов блока питания и неконтролируемому росту выходных напряжений, что зачастую приводит к выходу из строя материнской платы ПК.
Инженеры-электроники 1 категории службы АСУ, АиТМ Сосногорского ЛПУМГ Василий Колпаков и Григорий Плетенёв
Устройство состоит из электронной схемы, обеспечивающей контроль за вращением вентилятора в блоке питания ПК и формирующей сигнал для включения звукового генератора, информирующего о неисправности вентилятора.
Применение полезной модели повышает надежность работы блока питания ПК и продлевает срок его дальнейшей эксплуатации.

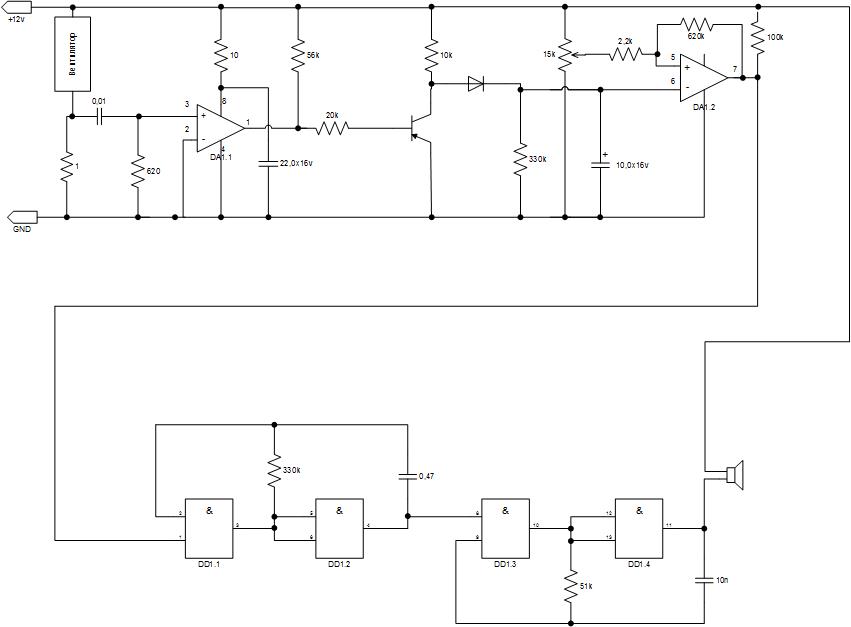

Схема сигнализации вентилятора
В 2020 году устройство было применено на двух ПК Сосногорского ЛПУМГ и в дальнейшем предполагается к внедрению во всех ЛПУМГ.
На полезную модель был получен патент РФ № 201467, более подробную информацию о данном патенте можно получить на официальном сайте Федерального института промышленной собственности (www.fips.ru).
